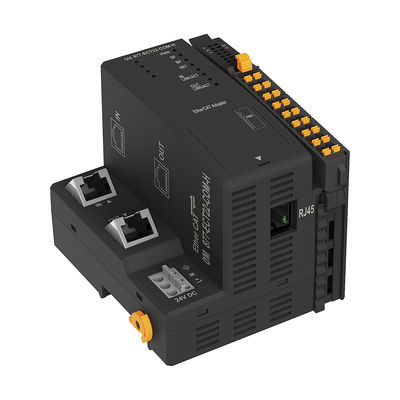

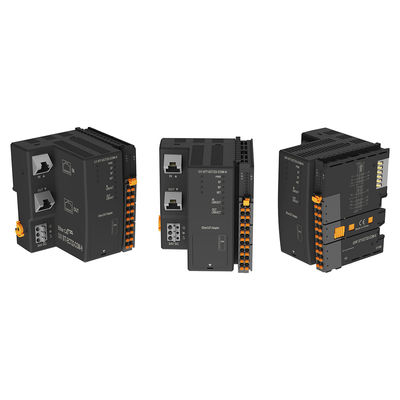

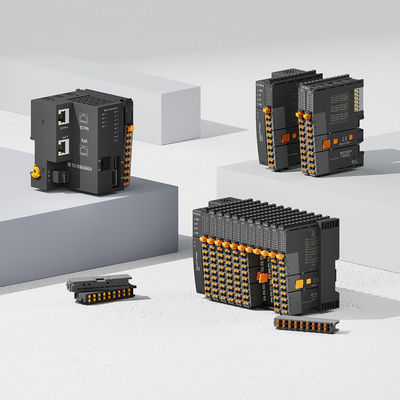

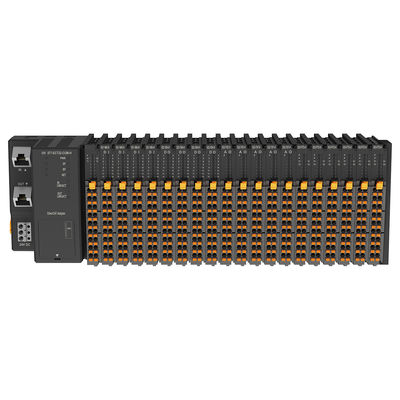

PLC IO Modülü SM877H seri iletişim EtherCAT bus coupler IO modülü 32 modüle kadar genişletilebilir

Model

SM877H EtherCAT seri iletişim kuplörü

SM877H Profinet-RT seri iletişim kuplörü

Ürün Açıklaması

3 RJ45 arayüzü, 24VDC güç kaynağı, kararlı performans ve güçlü parazit önleme performansı

Teknik Özellikler

Ürün No.

OM 877-ECT22-COM-H

OM 877-PNT22-COM-H

Elektriksel Arayüz

RJ45

I/O Gücü

24VDC(nominal), çıkış akımı＜10A

Akım Tüketimi

96mA

Kablo uzunluğu (korumalı bükümlü çift)

1000m(Kullanılan gerçek baud hızına göre belirlenir)

Bus +5VDC Akım Kapasitesi

<2A (Genişleme modüllerinin sayısı 16'yı aşarsa, bir SM898-24D05-H güç röle modülü eklediğinizden emin olun)

Protokol

EtherCAT Slave İstasyonu

Profinet-RT Slave İstasyonu

Slave İstasyonu Ayarları

Adres Ayarları

DIP anahtarı ile yapılandırılır veya ana istasyon tarafından atanır

Programlama yazılımı ile yapılandırılır veya ana istasyon tarafından atanır

Segment Başına Maksimum İstasyon Sayısı

255

İzolasyon

Kanal ve Bus Arasında

Evet

Busa Güç

Evet

Ontolojinin beraberinde getirdiği I/O sayısı

Hayır

Ekran Göstergesi

Güç +24V yeşil ışık, BF kırmızı ışık, SF kırmızı ışık, NET kırmızı ışık

Sistem Güç Teşhisi ve Uyarıları

Destek

Çalışma Ortamı

Çalışma sıcaklığı: -20～60℃, bağıl nem: %5～%90 (yoğuşma yokn-yoğuşma)

Boyutlar (U× G× Y)

84*103*82

Özellikler

Ürün No.

SM877H seri iletişim kuplörü, EtherCAT bus, 3 RJ45 portu, WellBUS arka panel bus, 32 modüle kadar genişletilebilir, 24VDC güç kaynağı, istasyon kimliği adresini ayarlamak için 6 haneli çevirme kodu ile, 2 RS485 veya RS232 arayüzü, Modbus RTU ve serbest port protokollerini destekler, terminaller takılabilir

OM 877-ECT22-COM-H

SM877H seri iletişim kuplörü, Profinet-RT bus, 3 RJ45 portu, WellBUS arka panel bus, 32 modüle kadar genişletilebilir, 24VDC güç kaynağı, 2 RS485 veya RS232 arayüzü, Modbus RTU ve serbest port protokollerini destekler, terminaller takılabilir

OM 877-PNT22-COM-H
