Model

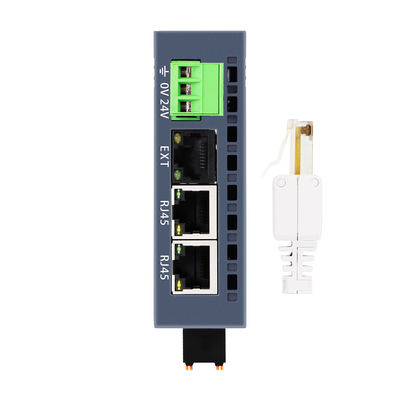

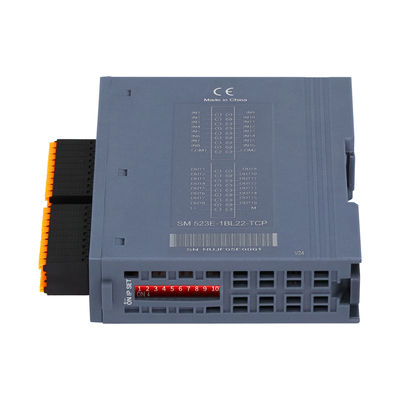

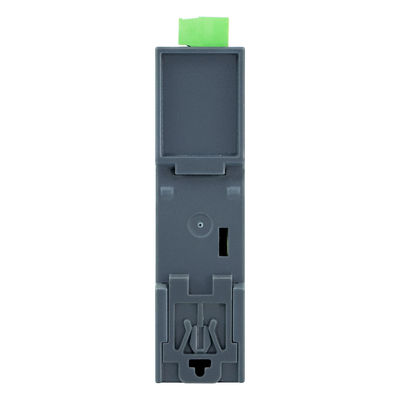

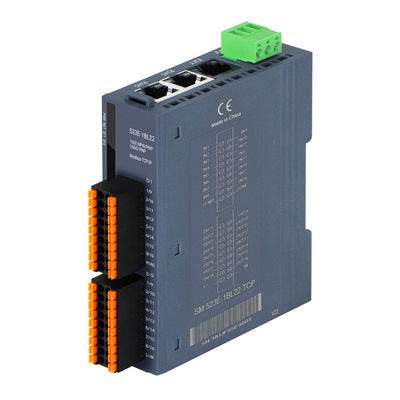

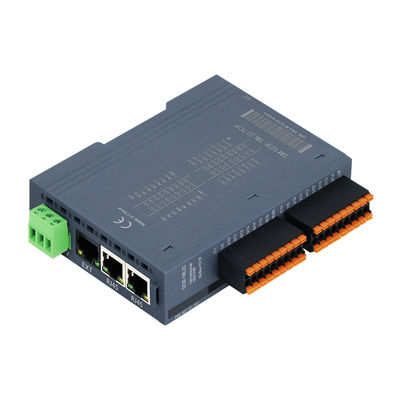

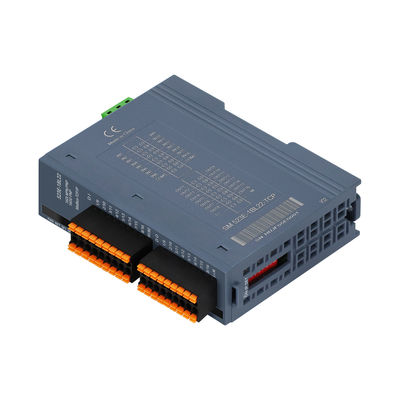

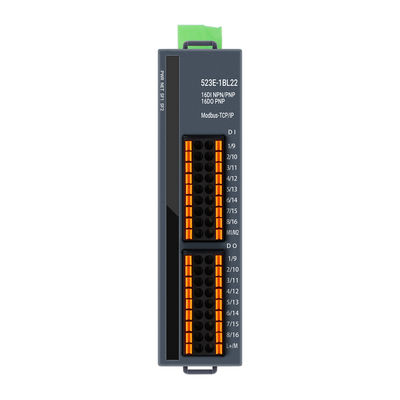

OM523E dağıtılmış ölçeklenebilir kuplör

Teknik Özellikler

Çalışma Gerilimi

24VDC (18VDC~28VDC)

Çalışma Akım Tüketimi

Farklı ürün modelleri değişiklik gösterir, ayrıntılar için lütfen ürün kılavuzuna bakın.

Güç Koruması

Ters bağlantı koruması, aşırı gerilim emilimi

İletişim Arayüzü

2*RJ45

Genişletme Modülü arayüzü

1*RJ45

Güç Terminal Tipi

Takılabilir konnektörler, vidalı terminaller

Sinyal Terminal Tipi

Takılabilir konnektör, doğrudan takmalı PUSH-IN bağlantı noktası

Ekran Talimatları

Güç gösterge ışığı, NET yeşil gösterge ışığı, SF kırmızı gösterge ışığı,G/Ç sinyali yeşil gösterge ışığı

Protokol

Modbus-TCP/IP

Ana-Köle Kategorisi

Bağımsız köle cihazı

 Ontoloji G/Ç Noktası

Evet, ayrıntılar için sipariş verilerine bakın

Aşırı akım koruma Eşiği

1.5A,5ms

G/Ç Yanıt Süresi

Minimum 5ms

Genişletme Yetenekleri

16 adet EM500E-EM modülünün genişletilmesini destekler

Kablo Uzunluğu (kalkanlı)

Maksimum 500m

Kablo Uzunluğu (Kalkanlanmamış)

En uzun giriş noktası 300m, en uzun çıkış noktası 150m

Köle Ayarları

IP Ayarları

DIP anahtarı veya web sayfası ile ayarlanır

Segment Başına Maksimum İstasyon Sayısı

255 (Desteklenen istasyonların belirli sayısı ana istasyona bağlıdır)

Çalışma Ortamı

Çalışma Sıcaklığı

-20~60℃

Çalışma Nemi

5%~90% (yoğuşmasız)

Koruma Seviyesi

IP20

Boyutlar (U*G*Y)

27mm*104mm*114mm

Şartname

Ürün No.

OM521E dikey dahili veri yolu dağıtılmış genişletilebilir kuplör, Modbus-TCP veri yolu, 3 RJ45 portu, WellAUBUS arka panel veri yolu (siyah RJ45 port ağ kablosu kaskadı, Kategori 5e ağ kablosu modül uzunluğu (20 metre ile sınırlı), toplam uzatma kablosu toplamı (150 metre ile sınırlı) ve 16 modül genişletilebilir.24VDC güç kaynağı, 8 bitlik anahtar ayarlı istasyon IP adresi ile, gövde 32DI (ortak katot/ortak anot girişi) ile birlikte gelir, IP20 Koruma seviyesi, DN35 ray montajını destekler

OM521E-1BL22-TCP

OM522E dikey dahili veri yolu dağıtılmış ölçeklenebilir kuplör, Modbus-TCP veri yolu, 3 RJ45 portu, WellAUBUS arka panel veri yolu (siyah RJ45 port ağ kablosu kaskadı, Kategori 5e ağ kablosu modül uzunluğu (20 metre ile sınırlı), toplam uzatma kablosu toplamı (150 metre ile sınırlı) ve 16 modüle genişletilebilir.24VDC güç kaynağı, istasyon IP adresini ayarlamak için 8 haneli çevirmeli kod ile, gövde 32DO (PNP çıkışı) ile birlikte gelir, IP20 Koruma seviyesi, DN35 ray montajını destekler

OM522E-1BL22-TCP

OM523E dikey dahili veri yolu dağıtılmış genişletilebilir kuplör, Modbus-TCP veri yolu, 3 RJ45 portu, WellAUBUS arka panel veri yolu (siyah RJ45 port ağ kablosu kaskadı, Kategori 5e ağ kablosu modül uzunluğu arasındaki uzunluk (20 metre ile sınırlı), toplam uzatma kablosu toplamı (150 metre ile sınırlı) ve 16 modül genişletilebilir.24VDC güç kaynağı, 8 bitlik anahtar ayarlı istasyon IP adresi ile, gövde 16DI (ortak katot/ortak anot girişi), 16DO (PNP çıkışı) ile birlikte gelir, IP20 koruma seviyesi, DN35 ray montajını destekler

OM523E-1BL22-TCP
