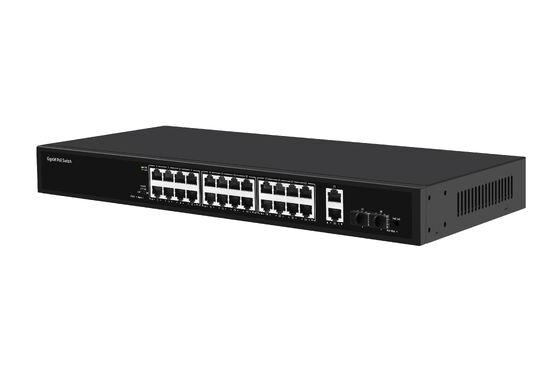

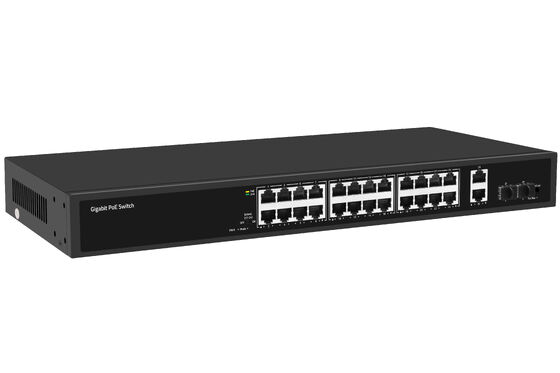

Olycom 24 Port Gigabit CCTV PoE Switch
Temel Özellikler
- 24*10/100/1000M PoE Portları + 2*Gigabit Ethernet Uplink + 2*1000M SFP Portları
- IEEE 802'ye uygun.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af/at standartları
- Ethernet portu 10/100/1000M uyarlayıcı ve PoE işlevlerini destekler
- PoE önceliği desteklenmektedir, port 1'den port 24'e, bu da varsayılan olarak etkinleştirilmiştir.
- AI modu otomatik olarak etkinleştirilmiştir 10M hız Portlar için 17~24 Genişletme modunda
- Akış kontrol modu: tam-duplex IEEE 802.3x standardını benimser, yarı-duplex geri basınç standardını benimser
- Destekli bağlantı noktasının otomatik olarak açılması (Auto MDI/MDIX)
- Adaptatif cihazlara otomatik olarak verilir
- Panel göstergesi izleme durumu ve yardım arıza analizi
- VLAN modunu, OFF modunu ve Genişlet modunu destekle
- Destek PoE Watchdog
- Destek limanı şimşek dalgası: ortak mod 4KV, diferansiyel mod 2KV; Elektrostatik ESD: hava 8KV, temas 6KV
- 1U Rack montajı
Spesifikasyon
|
Ürün Adı
|
28 Port 10/100/1000Mbps Rack Tipi Ethernet PoE Switch
|
|
Liman
|
24 Port 10/100/1000M PoE + 2 Gigabit Ethernet Uplink + 2 Gigabit SFP
|
|
Değiştirme Kapasitesi
|
56 Gbps
|
|
Devamı
|
41.644Mpps
|
|
Paket tamponu
|
6M
|
|
MAC Adresi
|
8K
|
|
Jumbo Çerçeve
|
9216Kbyte
|
|
Aktarım Kipi
|
Depolama ve iletme
|
|
MTBF
|
100000 saat
|
|
Ağ protokolü
|
IEEE 802.3: Ethernet Media Access Control (MAC) protokolü
IEEE 802.3i:10BASE-T Ethernet
IEEE 802.3u:100BASE-TX Hızlı Ethernet
IEEE 802.3ab:1000BASE-T Gigabit Ethernet
IEEE 802.3z:1000BASE-X Gigabit Ethernet (Optik Fiber)
IEEE 802.3x: Akış Kontrolü
|
|
PoE Protokolü
|
IEEE802.3af ((15.4W)
IEEE802.3at ((30W)
|
|
PoE Kablolama
|
1/2 ((+), 3/6 ((-)
|
|
PoE Bütçesi
|
400W
|
|
Endüstri Standartı
|
EMI: FCC Part 15 CISPR (EN55032) sınıf A
EMS: EN61000-4-2 (ESD)
EN61000-4-5 (Süren)
|
|
Ağ Ortalaması
|
10Base-T: Kat 3,4,5 veya daha yüksek UTP ((≤ 100m)
100Base-TX: Cat5 veya üstü UTP ((≤100m)
1000Base-TX: Cat5 veya daha yüksek UTP ((≤100m)
|
|
Optik medya
|
Çok modlu fiber: 50/125, 62.5/125, 100/140μm
Tek mod lif: 8/125, 8.7/125, 9/125, 10/125μm
|
|
Sertifikasyon
|
CE/FCC/RoHS
|
|
Çalışma ortamı
|
Çalışma sıcaklığı: -10°C~50°C
Depolama sıcaklığı: -40°C ~ 70°C
Çalışma Nemliği: 10% ~ 90%, yoğunlaşmayan
Depolama sıcaklığı: 5% ~ 95%, yoğunlaşmayan
|
|

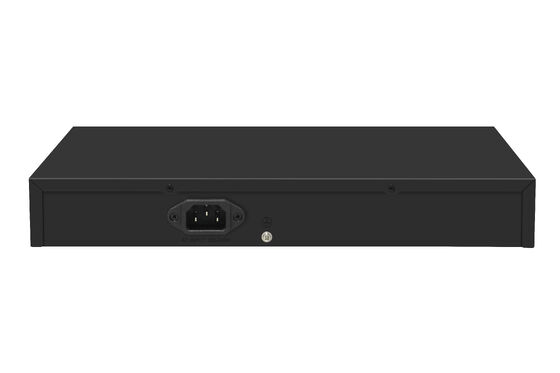

Güç
|
Güç Giriş Voltajı: AC100-240V
İç AC-DC dönüştürücü: 52V7.69A
|
|
LED göstergeler
|
PWR (( Güç göstergesi)
Açık: güç açık
Kapalı: güç yok
1-28 ACT ((Link&Data)
Açık: Bağlantılı
Kapalı: Bağlantı koptu
Parlama: Veri iletme
1-24 1000M ((Sarı ışık)
Açık: PoE güç kaynağı normal
Kapalı: PoE çalışmıyor.
PoE Max PoE güç lambası
Kapalı: PoE güç tüketimi % 90'dan az
Yanıp sönen: PoE enerji tüketimi %90≤ P≤ %95
Açık: PoE gücü % 95 kullanılıyor.
Mod DIP Değiştirici ışığı
Açık: uzatma
Kapalı: Kapalı
PoE LED Anahtar
Çift renkli ışık seçimi
Varsayılan yeşil (bağlantı verileri), Altyazı sarı ışık (PoE)
|
|
DIP Değiştiricisini Geniştir
|
OFF: Normal mod, tüm arayüzler birbirleriyle iletişim kurabilir
İletişim mesafesi 100 metreden azdır, iletim hızı 10/100/1000M uyumludur; Port AI modu devre dışı bırakılmıştır
ON: Bağlantı uzatma modu, 17-24 port gücü 10M, bağlantı 250M (PoE gözetleyici etkinleştirilmiştir), Port AI modu etkinleştirilmiştir
|
Tanıtım
Yüksek kaliteli ve yüksek hızlı ağ akıllı ve PoE çipi benimsiyor
Bu PoE anahtarının 24 portu var. 10/100/1000M PoE + 2 Gigabit Ethernet Uplink + 2 Gigabit SFP.
- 10/100/1000M Ethernet için kesintisiz bağlantı
- üç çalışma modu
- Tek tuşlu akıllı basit anahtarlama çalışma modu
- Yönetilmesi ve bakımı kolay
- 802.3af ve her PoE portu için standart olarak 802.3at
- Güçlü cihazların akıllı tespiti
IEEE802.3af veya IEEE802.3at standartlarına uygun cihazları güçlendirmek
Sadece verileri PoE olmayan cihazlara aktarır.
Basit ve uygun kurulum, bakım yöntemleri ve zengin iş özellikleri ile kullanıcıların güvenli ve güvenilir bir yüksek performanslı ağ oluşturmasına yardımcı olur
Genellikle endüstriyel parklar, binalar, fabrikalar ve madenler, devlet kurumları ve konut geniş bantı gibi kullanıcı ağlarının çekirdek veya yakınlaşma katmanında bulunur.
Küçük ve orta ölçekli işletmeler, internet kafeleri, oteller ve okullar gibi Ethernet erişim senaryolarında yaygın olarak kullanılabilir
Boyut
Paket Bilgisi
- 1pc düğme (tarafsız cihaz)
- 1pc güç kablosu (standartlar ülkeye göre değişir)
- 1pc kullanıcı kılavuzu (QIG bilgileri dahil)
- 1 Çift montaj destekleri (rak montajlı)
Nakliye kutusu bilgileri ((Aşağıdaki bilgiler yaklaşık olarak doğrudur)
Ürün boyutu: 440*205*44mm
İç kutu boyutu: 500*290*85mm
Ürün ağırlığı: 2.86Kg
Paket ağırlığı: 3.39Kg
Ana kutu boyutu: 520*445*310mm
Paketleme miktarı: 5pcs
Paket ağırlığı: 17.95Kg
Not:
Aksesuarlar ((optik modül, yama kablosu vb.) ambalaj kutusuna dahil değildir.
Lütfen kendiniz hazırlayın ya da bizden bir set alın.
Güç adaptörü hem paketleme kutusuna hem de birim fiyatlarına dahil.
KS Çerçeve
1. Standartlar: ISO9001, CE, FCC, RoHS, IEEE, ITU-T'ye uygun; müşteri özellikleri ve performans ölçütleriyle uyumludur.
2Süreç: IQC → üretim kontrolü → işlevsel test → çevresel test → yanma → son denetim.
3Anahtar Testler: Etkinlik, VLAN/QoS, PoE, dalga boyu doğruluğu, OSNR, güç istikrarı, dayanıklılık (-40 ~ 75 °C).
4Araçlar: OSA, trafik jeneratörü, protokol analizatörü, çevresel odalar.
5Yönetim: Tam izlenebilirlik, QC kayıtları, RCA ve geri bildirim yoluyla sürekli iyileştirme.
