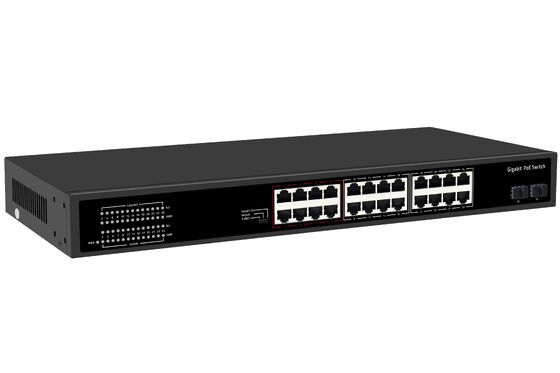

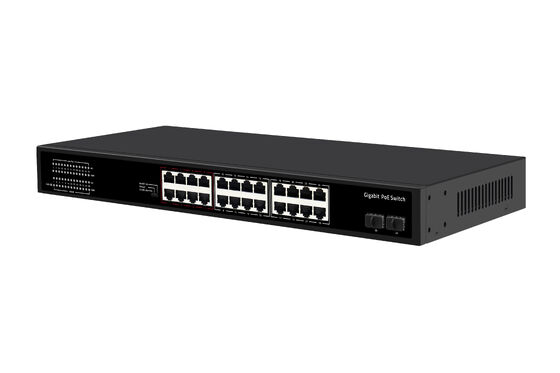

Olycom 24 Port CCTV PoE Fiber Ağ Anahtarı
Giriş
28-Port Gigabit PoE Anahtarı, 10/100/1000M Ethernet'e sorunsuz bağlantılar için tasarlanmış gelişmiş bir ağ çözümüdür.
Bu cihaz, veri iletimini ve Ethernet kabloları üzerinden güç kaynağını birleştirerek IP telefonlar, kablosuz erişim noktaları ve ağ kameraları gibi cihazların kolay kurulumunu sağlar. IEEE802.3af/at standartlarını destekleyerek, PoE Anahtarı uyumlu cihazları otomatik olarak algılayabilir ve güç sağlayabilir, bu da ağ kurulumlarını daha verimli hale getirir.
Özellikler
|
G/Ç Arayüzü
|
|
Güç
|
AC100-240V 50/60Hz
|
|
Ethernet
|
24*Gigabit PoE Bağlantı Noktası
2*Yükseltme bağlantı noktası
2*Gigabit SFP Bağlantı Noktası
|
|
Yonga Seti Çözümü
|
EN8850DH,RTL8238B
|
|
Performans
|
|
Bant Genişliği
|
56Gbps
|
|
Paket iletim hızı
|
41.644Mpps
|
|
Bellek önbelleği
|
3Mbit
|
|
MAC adresi
|
8K
|
|
Jumbo Çerçeve
|
9.6Kbyte
|
|
Aktarım modu
|
Sakla ve ilet
|
|
MTBF
|
100000 saat
|
|
Standart
|
|
Ağ Protokolü
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (Akış kontrolü)
|
|
PoE Protokolü
|
IEEE802.3af(15.4W)
IEEE802.3at(30W)
|
|
Ağ Ortamı
|
10Base-T : Cat3, 4, 5 veya üstü UTP(≤100m)
100Base-TX : Cat5 veya üstü UTP(≤100m)
1000Base-TX : Cat5 veya üstü UTP(≤100m)
|
|
Sertifika
|
|
Güvenlik Sertifikası
|
CE, FCC, RoHS
|
|
Çevre Standardı
|
|
Çalışma Ortamı
|
Çalışma Sıcaklığı: -10~50°C
Depolama Sıcaklığı: -40~70°C
Çalışma Nemi: %10~90, yoğuşmasız
Depolama Nemi: %5~95, yoğuşmasız
|
|
Fonksiyon Göstergesi
|
|
Gösterge
|
PWR(Güç),1-28 Yeşil Işık(Bağlantı&Veri),1-24(Sarı Işık),POE LED Anahtarı
|
|
PWR
|
Açık: Güç açık
Kapalı: Güç kapalı
|
|
1-28 Yeşil Işık (Bağlantı&Veri)
|
Açık: Bağlantı normal
Kapalı: Bağlantı engellendi
Yanıp sönüyor: Veri iletiliyor
|
|
PoE Maksimum PoE Güç Işığı
|
Kapalı: PoE güç kullanımının %90'dan az olduğunu gösterir
Yanıp sönüyor: PoE güç kullanımının %90 ≤ P ≤ %95 olduğunu gösterir
Açık: PoE gücünün %95 kullanıldığını gösterir
|
|
Mod DIP Anahtarı Işığı
|
Açık: Genişletme açık
Kapalı: Genişletme kapalı
|
|
1-24 (Sarı Işık)
|
Açık: PoE güç kaynağı normal
Kapalı: PoE güç verilmiyor
|
|
PoE LED Anahtarı
|
Çift renkli ışık seçimi: varsayılan yeşil (bağlantı verisi), sarı ışık (PoE) anahtarı
|
|
Genişletme DIP Anahtarı
|
KAPALI: normal mod, tüm arayüzler birbirleriyle iletişim kurabilir, iletim mesafesi 100 metreden azdır, iletim hızı 10/100/1000M uyarlanabilir; Port AI modu devre dışı bırakılmıştır
AÇIK: Bağlantı genişletme modu, 17-24 portlar 10M zorlanır, 250M bağlantı (PoE watchdog etkinleştirilir), Port AI modu etkinleştirilir;
Fiziksel Yapı
Yapı Boyutu
|
|
Ürün Boyutları: 440*280*44mm
|
|
Paket Boyutları: 500*365*85mm
|
Ürün Ağırlığı: 3.565KG
Ürün Brüt Ağırlığı: 4.264KG
Paketleme Bilgileri
Karton Boyutları: 520*445*385mm
|
|
Paketleme Miktarı: 5 adet
|
Paketleme Ağırlığı: 22.3KG
Güç Voltajı

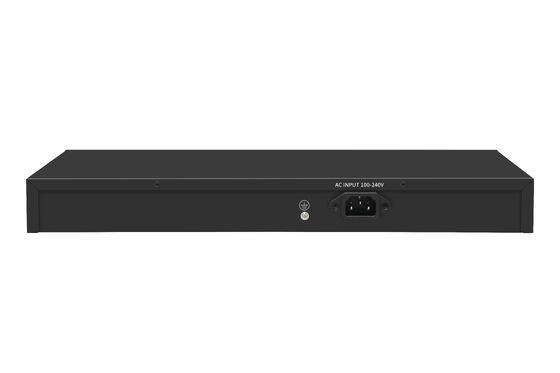

Giriş Voltajı: AC 100-240 V 50-60Hz
|
|
Güç Kaynağı: 52V /7.69A
|
güç
PoE olmayan kart gücü: maksimum 15W
|
|
PoE gücü: maksimum 380W
|
Paket İçeriği
Anahtar 1 ADET, Güç kablosu 1 ADET, Kullanım kılavuzu 1 ADET, Sertifika 1 ADET
|
|
Özellikler
|
Bu PoE anahtarı, 2 adet yükseltme bağlantı noktası ve 2 adet Gigabit SFP bağlantı noktası ile birlikte 24 gigabit PoE bağlantı noktasına sahiptir.
|
Sorunsuz ve yüksek hızlı veri iletimi sağlayan birden fazla Ethernet standardı için güçlü destek sunar.
Cihaz, otomatik güç algılama, sıfır yapılandırma kurulumu ve farklı VLAN modları desteği gibi akıllı özelliklerle birlikte gelir. Ayrıca, çeşitli ortamlarda güvenilirlik sağlayan elektrik dalgalanmalarına ve elektrostatik deşarjlara karşı korumalar içerir.
Uygulamalar
Bu PoE anahtarı, telekomünikasyon, eğitim, kamu ve güvenlik sektörleri gibi yüksek performanslı ağ çözümleri gerektiren endüstriler için mükemmeldir.
Genel ağlardan geniş bant özel ağlara, multimedya iletimine kadar çeşitli uygulamalarda kullanılır ve kontrol sinyallerini, görüntüleri ve verileri aynı anda iletme yeteneği sunar.
Cihazın çok yönlülüğü, gerçek zamanlı izleme ve video konferanslara kadar uzanarak çeşitli ağ ortamlarına sorunsuz entegrasyon sağlar.
OLYCOM Genel Bakış
1. Şirket Profili
2003 yılında kurulan Shenzhen OLYCOM, fiber optik ve ağ çözümlerine odaklanmaktadır
Ar-Ge, üretim ve küresel teslimat yeteneklerini birleştirir
Telekom, endüstri ve kurumsal sektörlerde 120'den fazla ülkedeki müşterilere hizmet vermektedir
2. Temel Ürünler
Endüstriyel Ethernet anahtarları (L2/L3, yönetilen/yönetilmeyen)
PoE anahtarları (IEEE 802.3af/at/bt)
DWDM sistemleri (MUX/DEMUX, OADM, yüksek kapasiteli iletim)
Medya dönüştürücüler (fiber ↔ Ethernet)
SFP modülleri (1G–400G, çok markalı uyumlu)
Fiber cihazlar (video genişleticiler, seri dönüştürücüler, PLC modülleri)
3. Temel Yetenekler
Sert ortamlar için endüstriyel tasarım (sıcaklık, titreşim, nem)
Yedekli güç girişi ve kararlı uzun süreli çalışma
Düşük gecikme süresi ve yüksek bant genişliği verimliliği ile yüksek hızlı iletim
Fiber kullanımını en üst düzeye çıkarmak için ölçeklenebilir optik çözümler
4. Küresel Erişim
Kuzey Amerika, Avrupa, Güneydoğu Asya ve Orta Doğu'da güçlü varlık
Distribütörler, entegratörler ve kurumsal müşterilerle uzun vadeli işbirliği
5. Rekabetçi Güçlü Yönler
Deneyimli mühendislik ekibi ile sürekli Ar-Ge yatırımı
Sıkı kalite kontrolü (ISO9001, CE, FCC, RoHS)
Proje bazlı ihtiyaçlar için OEM/ODM özelleştirmesi
Yüksek değerli çözümler için dengeli maliyet-performans
6. Uygulamalar
Telekomünikasyon ve uzun mesafe iletimi
Gözetim ve güvenlik (IP kameralar için PoE)
Veri merkezleri ve yüksek hızlı ağlar
Endüstriyel otomasyon ve akıllı altyapı
Akıllı şehir ve IoT dağıtımları
7. Vizyon ve Misyon
Vizyon: Güvenilir bir küresel ağ çözümü sağlayıcısı olmak
Misyon: Güvenilir, ölçeklenebilir ve uygun maliyetli bağlantı çözümleri sunmak
8. Özet
Ağ ve fiber optik alanında 20 yılı aşkın deneyim
Kararlılık, performans ve pratik dağıtım değerine odaklanma
Dünya çapında daha hızlı, daha güvenilir ve ölçeklenebilir ağ altyapısı sağlama
QC Çerçevesi (Telekom ve Optik Ürünler)
1. Standartlar
ISO9001, CE, FCC, RoHS, IEEE, ITU-T ile uyumlu
Müşteri spesifikasyonları ve temel performans ölçütleriyle uyumlu
2. Süreç
IQC: Bileşenleri kontrol et (optik, PCB, güç)
Üretim: AOI + montaj doğrulama
Fonksiyonel: Verim, VLAN/QoS, dalga boyu, OSNR
Güvenilirlik: Sıcaklık, nem, titreşim testleri
Yanma: Yük stresi + kararlılık izleme
Son: Muayene + tam fonksiyon kontrolü
3. Araçlar
OSA, trafik üreteci, protokol analizcisi
Çevresel ve titreşim test sistemleri
4. Sistem
Tam izlenebilirlik, test kayıtları, QC yazılımı
5. İyileştirme
Kök neden analizi + müşteri geri bildirim döngüsü
