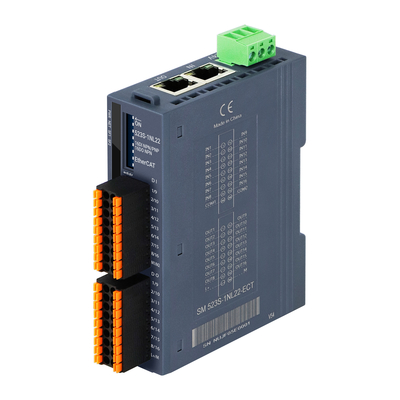

EtherCAT Bağımsız I/O Modülü 16 Port
Temel Özellikler
- EtherCAT veri yolu
- 2 RJ45 konektörü
- 24VDC güç kaynağı
- istasyon kimlik adresini ayarlamak için 8 bit DIP anahtarı ile
- dahili 16DI (ortak katot/ortak anot girişi)
- 16DO (NPN çıkışı)
- IP20
- DN35 din-ray montajı
Ürün Tanıtımı
- 2 RJ45 arayüzü, 100Mbit/s
- Veri yolu, güç izolasyon teknolojisi ve güvenilirlik
- EtherCAT köle istasyonu olarak bağımsız
- Bağımsız XML dosyaları sağlayın
Şartname
| Teknik Özellikler |
| Çalışma Gerilimi |
24VDC (gerilim aralığı 18VDC~28VDC) |
| Çalışma Akımı Kaybı |
Farklı ürün modellerine bağlı olarak, lütfen ayrıntılar için ürün kılavuzuna bakın |
| Güç Koruması |
Ters bağlantı koruması, dalgalanma emilimi |
| İletişim Arayüzü |
2*RJ45 |
| Güç Terminal Tipi |
Takılı konektör, vida bağlantı portu |
| Sinyal Terminal Tipi |
Takılı konektör, doğrudan PUSH-IN kablo bağlantı portu |
| Ekran Göstergesi |
Güç kaynağı
NET yeşil gösterge ışığı
SF kırmızı gösterge ışığı
IO sinyali yeşil gösterge ışığı
|
| Protokol |
EtherCAT |
| Ana-köle kategorileri |
bağımsız köle cihazları |
| Ana IO noktaları |
Evet, lütfen ayrıntılar için sipariş verilerine bakın |
| Aşırı Akım Koruması Eşiği |
1.5A, 5ms |
| IO Tepki Süresi |
Minimum 500us |
| Ölçeklenebilirlik |
Uzantıyı desteklemeyin |
| Kablo uzunluğu (korumalı) |
Maksimum 500m |
| Kablo uzunluğu (korumasız) |
Giriş noktasının maksimum uzunluğu 300m ve çıkış noktasının maksimum uzunluğu 150m'dir |
| Köle İstasyon Ayarları |
| Adres Ayarları |
Döner anahtar veya ana istasyon ile yapılandırma |
| Segment başına Maksimum İstasyon Sayısı |
255 (Desteklenen istasyonların belirli sayısı ana istasyon tarafından belirlenir) |
| Çalışma Ortamı |
| Çalışma Sıcaklığı |
-20~60℃ |
| Çalışma Nemi |
%5~%90 (yoğuşmasız) |
| Koruma Sınıfı |
IP20 |
| Boyutlar (u* g * y) |
27mm*94mm*114mm |
Sipariş Detayları
| Özellikler |
Ürün No. |
| OM521S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresini ayarlamak için 8 bit çevirme kodu ile, ürün 32DI (ortak anot/ortak anot girişi) ile birlikte gelir, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM521S-1BL22-ECT
|
| OM522S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresini ayarlamak için 8 bit çevirme kodu ile, ürün 32DO (PNP çıkışı) ile birlikte gelir, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM522S-1BL22-ECT
|
| OM522S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresini ayarlamak için 8 bit çevirme kodu ile, ürün 32DO (NPN çıkışı) ile birlikte gelir, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM522S-1NL22-ECT
|
| OM523S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresini ayarlamak için 8 bit çevirme kodu ile, ürün 16DI (ortak anot/ortak anot girişi) ve 16DO (PNP çıkışı) ile birlikte gelir, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM523S-1BL22-ECT
|
| OM523S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresini ayarlamak için 8 bit çevirme ile, ürün 16DI (ortak anot/ortak anot girişi), 16DO (NPN çıkışı) ile birlikte gelir, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM523S-1NL22-ECT
|
| OM523S bağımsız modül, SM523S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresi ayarı için 8 bit çevirme kodu ile, ürün 16DI (ortak anot/ortak anot girişi) ve 12DO (röle çıkışı) ile birlikte gelir, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM523S-1HJ22-ECT
|
| OM524S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresini ayarlamak için 8 bit çevirme ile, ürün 16DI (ortak anot/ortak anot girişi) ve 16DIO (NPN girişi/NPN çıkışı yapılandırılabilir, 2 yönlü grup yapılandırması) ile birlikte gelir, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM524S-2NL22-ECT
|
| OM525S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresini ayarlamak için 8 bit çevirme ile, ürün 16DO (NPN çıkışı) ve 16DIO (NPN girişi/NPN çıkışı yapılandırılabilir, 2 yönlü grup yapılandırması) ile birlikte gelir, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM525S-3NL22-ECT
|
| OM526S bağımsız modül, EtherCAT veri yolu, 2 RJ45 portu, 24VDC güç kaynağı, istasyon kimlik adresini ayarlamak için 8 bit çevirme ile. Ürün 16DIO (NPN tipi, 2 kanallı grup yapılandırması girişi veya çıkışı) ile donatılmıştır, dahili veri yolu genişletme modülünü desteklemez, IP20 koruma seviyesi, DN35 din-ray montajını destekler |
OM526S-1NH22-ECT
(planlanan ürün)
|

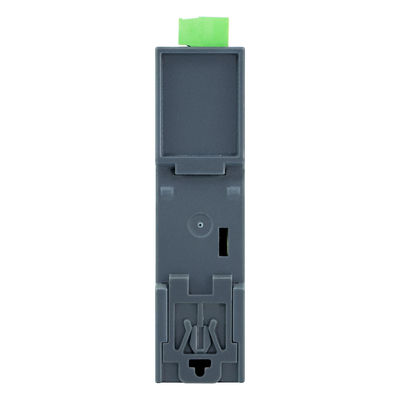

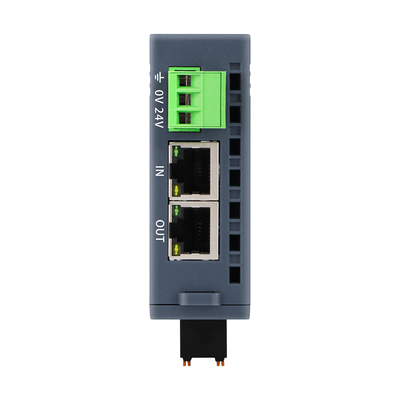

Daha Fazla Ürün Fotoğrafı
