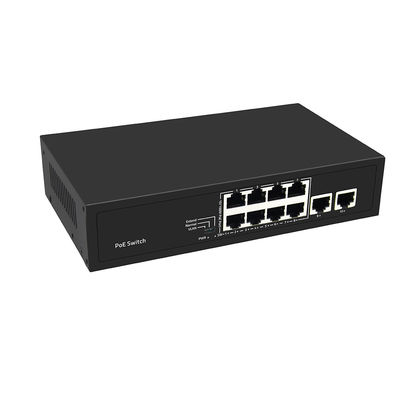

8 portlu 10/100M Ethernet CCTV PoE anahtarı
CCTV Güvenlik Değiştiricisinin Özellikleri
- IEEE 802'ye uygun.3, IEEE 802.3u, IEEE 802.3af/at standartları
- 8*10/100M POE portları + 2*10/100M Ethernet Uplink portları
- IEEE 802'ye uygun.3, IEEE 802.3u, IEEE 802.3af/at standartları
- Ethernet portu 10/100M uyarlayıcı ve POE fonksiyonlarını destekler
- Destekli bağlantı noktasının otomatik olarak açılması (Auto MDI/MDIX)
- Adaptatif cihazlara otomatik olarak verilir
- Panel göstergesi izleme durumu ve yardım arıza analizi
- VLAN modu, Normal modu ve Genişletme modu desteği
- Akış kontrol modu: tam-duplex IEEE 802.3x standardını benimser, yarı-duplex geri basınç standardını benimser
Basit ve uygun kurulum ve bakım yöntemleri ve zengin iş özellikleri ile kullanıcıların güvenli ve güvenilir yüksek performanslı bir ağ oluşturmalarına yardımcı olur.
Temel olarak endüstriyel parklar, binalar, fabrikalar ve madenler, hükümet kurumları ve konut geniş bantı gibi kullanıcı ağlarının çekirdek veya yakınlaşma katmanında bulunur.
Küçük ve orta ölçekli işletmeler, internet kafeleri, oteller ve okullar gibi Ethernet erişim senaryolarında yaygın olarak kullanılabilir.
Hızlı Ethernet Değiştiricisi Spesifikasyonu
| I/O arayüzü |
| Güç |

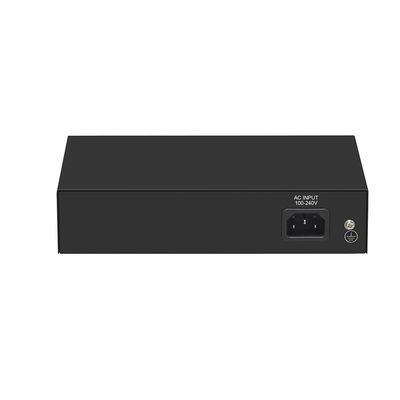

Giriş: AC 100-240V, 50/60Hz |
| Ethernet |
8 Port 10/100M PoE + 2 Port 100M Ethernet Uplink |
| Performans |
| Değiştirme Kapasitesi |
2 Gbps. |
| Devamı |
1.488Mpps |
| Paket tamponu |
448Kbit |
| MAC Adresi |
2K |
| Jumbo Çerçeve |
2048 bayt |
| Aktarım Kipi |
Depolama ve iletme |
| MTBF |
100000 saat |
| Standart |
| Ağ protokolü |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (Akış kontrolü)
|
|
PoE Protokolü
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Ağ Ortalaması
|
10Base-T: Kat 3,4,5 veya daha yüksek UTP ((≤ 100m)
100Base-TX: Cat5 veya üstü UTP ((≤100m)
|
| Koruma |
| Güvenlik Sertifikası |
CE, FCC, RoHS |
| Çevre |
| Çalışma ortamı |
Çalışma sıcaklığı:-10 ~ 50 °C
Depolama sıcaklığı: -40 ~ 70 °C
Çalışma Nemliği :10% ~ 90%, yoğunlaşmayan
Depolama sıcaklığı:5% ~ 95%, yoğunlaşmayan
|
| İfade |
| LED göstergeler |
PWR ((güç kaynağı), SW ((DIP), 1-10 Yeşil ((Bağlantı ve Veri) |
| DIP anahtarı |
VLAN:Port izolasyon modu. Bu modda, anahtarın PoE portları (1-8) birbirleriyle iletişim kuramaz ve yalnızca UP-link portuyla iletişim kurabilir.
Normal: Normal mod, tüm portlar birbirleriyle iletişim kurabilir, iletim mesafesi 100 metre içinde, iletim hızı 10M / 100M uyarlanabilir;
Genişlet:Bağlantı uzatma modu, 1-8 port PoE güç kaynağı ve veri iletim mesafesi 250 metreye kadar uzatılabilir, iletim hızı 10M olur
|
| Mekanik |
| Yapı Boyutu |
Ürün Boyutu: 200*118*44mm
Paketin boyutu: 245*190*60mm
N.W:0.61kg
G.W:0.89kg
|
| Paketleme Bilgisi |
Karton MEAS:520*320*400 mm
Paketleme Kty: 20 adet
Paket ağırlığı:18.8KG
|
| Güç Voltajı |
Giriş Voltajı: AC 100-240 V
Güç kaynağı: 52V1.85A
|
| Güç |
Ürün gücü: en fazla 10W
POE gücü: en fazla 80W
|
| Paket Listesi |
Anahtar 1 adet, Güç kablosu 1 adet, Kullanıcı kılavuzu 1 adet, Sertifika 1 adet |
Ticari PoE Değiştiricisinin uygulanması
Paket Bilgisi
- Standart ambalaj genellikle bir ana cihaz, bir güç kablosu ve bir kullanıcı kılavuzu içerir.
- Cihazın üzerinde ve ambalaj kutusunun dışında bir ürün etiketi vardır.
- Ürün etiketi için, logo/modelini açıklamada koymak sorun değil.
- Tabii ki, dilinizi destekler ((Korece/İtalyanca/Rusça...
Sık Sorulan Sorular
1. Bu güç değiştiren kaç PoE kamerası olabilir ve toplam PoE güç bütçesi nedir?
Bu anahtar, 80W'lık toplam PoE güç bütçesi ile 8 x 10/100M PoE bağlantı noktası sağlar, yani cihaz başına tek bir Ethernet kablosu aracılığıyla aynı anda 8'e kadar PoE etkinleştirilmiş cihaza güç sağlayabilir.
Hem IEEE 802.3af (port başına 15.4W'a kadar) hem de IEEE 802.3at (port başına 30W'a kadar) standartlarına uyuyor, bu da çok çeşitli IP kameraları, kablosuz erişim noktaları,ve diğer tüm büyük üreticilerin PoE ile çalışan cihazlarıGüç, her bir bağlı cihazın gerçek gereksinimlerine göre otomatik olarak müzakere edilir ve sağlanır.
Kurulumunuzu planlarken, tüm bağlı cihazların toplam güç tüketimini hesaplamanızı öneririz, böylece toplam 80W bütçesini geçmediğinden emin olursunuz.Bu sınırı aşmak, bazı portların dengesizleşmesine veya bağlı cihazlara çıkışı azaltmasına neden olabilir..
2Genişletme modu nedir ve uzun mesafeli kamera kurulumlarında nasıl yardımcı olur?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable, geleneksel Ethernet'in standart 100 metre sınırının çok ötesinde.
Bu, özellikle büyük binalarda, otoparklarda, depo tesislerinde,veya kampüs ortamlarında kameraların merkezi anahtardan uzakta yerleştirildiği ve ek kablolama veya ara anahtarlar kurmanın pahalı veya pratik olmayanGenişletme modunda, 1 ila 8. portlardaki iletim hızı standart IP kamera video akışları için yeterli olan 10Mbps'de çalışır.
Tam 10/100Mbps hızı gerektiren 100 metre içindeki kurulumlar için, normal mod yerine seçilebilir ve modlar arasında geçiş hiçbir yazılım veya yönetim arayüzü gerektirmez.
3VLAN modu nedir ve neden bir CCTV ağı için kullanayım?
VLAN modu, DIP anahtarı aracılığıyla etkinleştirilir ve her sekiz PoE portunu birbirleriyle iletişim kurmaktan izole ederken, her bir portun iki yukarı bağlantı portuyla ayrı ayrı iletişim kurmasına izin verir.
Bir CCTV dağıtımında, bu, herhangi bir IP kamerasının aynı anahtardaki diğer kameralara erişmesini veya müdahale etmesini önlediği için önemli bir güvenlik özelliğidir.Bu port izole etme yaklaşımı, bir kameranın tehlikeye girmesi veya ağ sorunu yaşaması durumunda bile, diğer kameraları etkileyemez veya genel ağ performansını düşüren yayın trafiği üretemez.
Özellikle hükümetlerde, ağ güvenliğinin ve kamera portları arasındaki trafik ayrımının öncelik verdiği profesyonel gözetleme tesisleri için tavsiye edilen bir yapılandırmadır.ticari, ve konut güvenlik projeleri.
4LED göstergeler ve DIP anahtarları, yerleşim yerindeki kurulum ve sorun gidermede nasıl yardımcı olur?
Bu düğme, tüm 10 port için güç durumunu ve bireysel bağlantı ve veri aktivitesini gösteren açık bir LED gösterge paneline sahiptir.Teknikçilerin her bir kameranın veya yukarı bağlantısının aktif olup olmadığını anında doğrulamasına ve herhangi bir yazılım veya dizüstü bilgisayar gerekmeden veri iletmesine izin vermek.
Ön panel DIP anahtarı, VLAN, Normal ve Genişletme işletim modları arasında geçiş yapmak için fiziksel bir tuş kontrolü sağlar.Kurulumcuların herhangi bir web arayüzüne veya komut satırına erişmeden her projenin özel gereksinimlerine göre anahtarı yapılandırmasını kolaylaştırmak. SW gösterge LED şu anda hangi modun aktif olduğunu doğruluyor.
Görsel göstergelerin ve fiziksel mod geçişinin kombinasyonu, kurulum ve sorun giderme süresini önemli ölçüde azaltır.Bu anahtarı, büyük CCTV projelerinde birden fazla anahtarı hızlı bir şekilde dağıtıp doğrulamayı gerektiren güvenlik entegratörleri ve kurulumcuları için özellikle uygun hale getirir..
