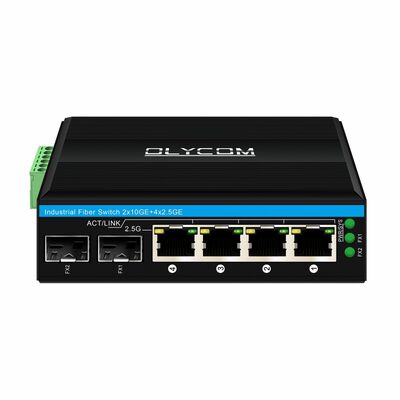

Endüstriyel Ağı'nın Sessiz Koruyucusu
Spesifikasyon
|
Ürün
|
Parametreler
|
|
Standartlar ve Protokoller
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3bz (2500Base-T)
IEEE 802.3ae (10GBASE-SR/LR/ER)
IEEE 802.3az (enerji verimli Ethernet)
IEEE 802.3x (Akış Kontrolü)
IEEE 802.3af PoE (15.4W)
IEEE 802.3at PoE+ (30W)
|
|
Yönetim
|
Yönetilmemiş
|
|
PoE Fonksiyonu
|
PoE portları: Port 1/2/3/4
Çıkış gücü: 15.4W ~ 30W
PoE pin atama: 1,2,3,6 veya 4,5,7,8
|
|
Ethernet Arayüzleri
|
RJ45: Otomatik hız görüşmesi, tam/yarı çift kat, otomatik MDI/MDI-X
SFP: Otomatik 1G/2.5G/10G oran uyarlayıcı
|
|
LED göstergeler
|
Güç/sistem LED'leri, RJ45 port LED'leri, SFP optik port LED'leri
|
|
Değiştirme Performansı
|
MAC adres tablosu: 4K girişleri
Paket yollama hızı: 44.64 Mpps
Değişim kapasitesi: 40 Gbps
Jumbo frame desteği: 12KB
Gönderme modu: Depolama ve iletme
Gecikme: < 10 μs
|
|
Güç kaynağı
|
DC 12 ~ 52V, ters kutup koruması ile çift güç girişi
|
|
Güç tüketimi
|
Hiçbir yük: 1.9125 W
Tam yükleme: 7.64 W
|
|
Çalışma ortamı
|
Çalışma sıcaklığı: -40°C ~ 75°C
Depolama sıcaklığı: -40°C ~ 85°C
|
|
Mekanik Boyut
|
L × W × H: 114 × 94 × 36 (mm)
|
|
Montaj Yöntemi
|
DIN ray montajı / tek başına masaüstü
|
|
Endüstriyel EMC Standartları
|
IEC 61000-4-2 (ESD Elektrostatik Serbestleme)
Hava boşaltması: ±15KV
Temas boşaltması: ±8KV
IEC 61000-4-4 (EFT Elektrikli Hızlı Geçici)
Sinyal portu: ±6KV
IEC 61000-4-5 (Sürge Lightning Immunity)
Sinyal portu: Diferansiyel ±2KV, Ortak mod ±6KV
|
|
Sertifikalar
|
CE-EMC:
EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (B Sınıfı), ANSI C63.4:2014
|
|
Garanti
|
3 yıl
|
LED gösterge
|
Gösterge
|
Durum Tarifi
|
|
PWR/SYS
|
Güç ve sistem çalışması göstergesi
|
|
FX1, FX2
|
Katı açık: Optik sinyal normal
Katı OFF: Optik sinyal yok
Normal veri aktarımı
|
|
RJ45
|
Turuncu: Liman oranı göstergesi (Solid = 2500M; OFF = 1000M/100M)
Yeşil: ACT/LINK göstergesi (Blinking = veri aktarımı)
|
Temel Özellikler
- Hibrit Hız Mimarisi ¢ Yüksek kapasiteli toplama için 10G fiber uplink ve bant genişliği aç uç noktaları için 2.5G bakır portları birleştirin. 100M / 1G / 2 üzerinden otomatik müzakere.5G/10G, karışık cihaz filosunu zahmetsiz bir şekilde barındırır, eski sensörlerden son teknoloji kameralarına kadar.
- Endüstriyel Güç Koruması IEC 61000‐4‐2/4/5 standartlarını aşan DS‐I14, ±15kV hava boşaltma ESD, ±8kV temas ESD,ve ± 6kV dalgalanma bağışıklığı , topraklama döngüleri ve yıldırım çarpması.
- Akıllı PoE + Güç Teslimi ¢ Dört RJ45 bağlantı noktasının her biri, IP kameralarını, kablosuz AP'leri,ve ekstra kablolama olmadan IoT sensörleri.
- Sessiz ve Enerji Akıllı Fansız tasarım mekanik gürültüyü ve arıza noktalarını ortadan kaldırırken, IEEE 802.3az (Enerji Verimliliği Ethernet) boşluk enerjisini sadece 1'e düşürür.Her zaman açık olan kurulumlar için yeşil bir seçim.
- Sıfır Dokunma Basitliği ️ Yönetilmeyen bir anahtar olarak, konuşlandırma süresini tasarruf ederek ve insan hatasını azaltarak yapılandırma gerektirmez.Ağır yük altında bile sorunsuz veri akışını sağlamak.
- Sağlam ve Kompakt ️ Dayanıklı bir metal şasiye (114 × 94 × 36 mm) yerleştirilmiş, hem DIN rayı hem de masaüstü montajını destekler, sıkı dolaplara veya kontrol panellerine kolayca yerleştirilir.
Uygulama
Bu 2.5G Ethernet Switch güvenilirliğin en önemli olduğu her yerde üstünlük kazanıyor.
Fabrika otomasyonunda, PLC'leri, robotik kolları ve makine görme sistemlerini mikrosaniye seviyesinde gecikme ile bağlar.
Akıllı ulaşım için, otobanlar boyunca trafik sinyali denetleyicileri ve gözetleme kameralarını birbirine bağlar, sıcaklık dalgalanmalarına ve titreşimlere rağmen.erişim kontrol panellerini güçlendirir ve ağlar, HVAC üniteleri ve aydınlatma sistemleri ¥ hepsi tek bir cihazdan.
Güvenlik entegratörleri, açık hava PTZ kameraları için PoE yeteneğini takdir edecekler.Telekom operatörleri, geniş voltaj girişi (12-52V DC) ve artış korumasının gerekli olduğu baz istasyonlarında ve güç alt istasyonlarında dağıtabilirler..
Akıllı şehirlerden uzaktaki endüstriyel IoT'ye kadar, verilerinizin kesintisiz akmasını sağlayan dayanıklı omurganız, en zorlu ortamlarda huzur sağlıyor.
Boyut
