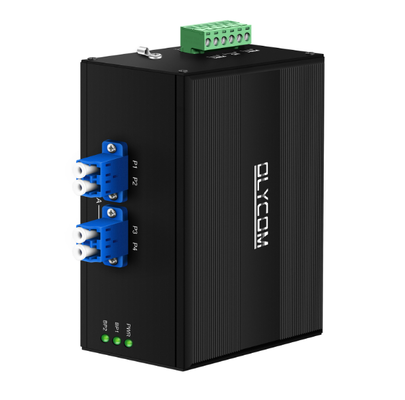

DIP Akıllı Gecikme Özelliği AC/DC Giriş DIN Raylı Çift Güçlü Fiber Bypass Switch Modülü

Olycom AC/DC Çift Güçlü Fiber Bypass Ünitesi

• Yüksek yoğunluklu fiber iletişim altyapıları için arıza korumalı bir optik yol koruyucusu olarak tasarlanan bu Olycom fiber bypass ünitesi, karmaşık çalışma senaryoları altında tutarlı, ultra kararlı optik sinyal iletimi sağlar. Otomatik optik testi, ağ gerçek zamanlı izlemeyi ve acil durum bağlantı koruma senaryolarını esnek bir şekilde uyarlamak için özelleştirilebilir bir DIP gecikme kontrol anahtarıyla donatılmış, bağımsız optik anahtarlama devresini çift AC/DC güç kaynağı mimarisiyle entegre eder.
• Güç anormallikleri veya ekipman kesintisi meydana geldiğinde modül, tam ağ kesintisini önlemek için fiber sinyallerini otomatik olarak kanalları atlayacak şekilde yeniden yönlendirir. Kompakt endüstriyel sınıf metal muhafazası, DIN rayı kurulumunu, mükemmel uyumlu endüstriyel iletişim kabinlerini, veri merkezi optik dağıtım çerçevelerini ve optik test tezgahı sistemlerini destekler ve kesintisiz fiber veri iletimini sürdürmek için kritik bir güvenilirlik bileşeni olarak hizmet eder.

DIP Anahtarlamaya Genel Bakış

Bu fiber bypass ünitesi, özellikle açılışta gecikme zamanlama kontrolüne ayrılmış 8 konumlu kayar DIP anahtar dizisiyle donatılmıştır.

Her geçiş, sabit bir 1-8 dakikalık gecikme parametresine karşılık gelir ve yazılım veya harici denetleyiciler olmadan tek tıklamayla manuel yapılandırma sunar.

Optik testler ve aşamalı ağ kurtarma senaryoları için özel olarak tasarlanmış temel bir özelleştirme özelliğidir.

Çekirdek Çalışma Mantığı

1. Fabrika Varsayılanı (Tüm DIP anahtarları KAPALI)
Her anahtar KAPALI konumda kaldığında gecikme zamanlayıcı devresi tamamen devre dışı kalır. Güç geri geldikten sonra fiber bypass, sıfır bekleme süresiyle anında normal çalışan optik yollara geri döner; bu, güç geri geldikten sonra anında bağlantı kurtarma gerektiren standart iletişim izleme dağıtımlarının çoğuna uygundur.

2. Gecikmeli Aktivasyon (Tek Anahtar AÇIK, diğerleri KAPALI)
Zamanlama fonksiyonunu tetiklemek için belirlenmiş bir DIP anahtarını AÇIK konumuna çevirin; her konum sabit bir geri sayım süresiyle eşleşir:
1 DAK DIP AÇIK: Normal optik kanala dönmeden önce bypass durumunda 1 dakika bekleme
2 DAKİKA DIP AÇIK: 2 dakikalık gecikme
3 DK DIP AÇIK: 3 dakikalık gecikme
4 DK DIP AÇIK: 4 dakikalık gecikme
5 DK DIP AÇIK: 5 dakikalık gecikme
6 DAKİKA DIP AÇIK: 6 dakikalık gecikme
7 DK DIP AÇIK: 7 dakikalık gecikme
8 DK DIP AÇIK: 8 dakikalık gecikme

3. Gecikme etkinken tam çalışma sırası
Elektrik kesintisi meydana gelir → ünite, omurga fiberini bağlı tutmak için optik yolu atlamak üzere otomatik olarak atlar
Güç kaynağı düzelir → zamanlayıcı, DIP ön ayar değerine göre geri saymaya başlar
Geri sayım penceresi sırasında modül bypass modunda kilitli kalır ve normal kanala dönmez.
Önceden ayarlanan süre dolduğunda optik anahtar otomatik olarak standart sinyal yönlendirme moduna geri döner

Anahtar Kullanım Kuralları

Aynı anda yalnızca tek bir DIP anahtarını AÇIK konuma getirin; birden fazla anahtarın aynı anda AÇIK konuma getirilmesi, zamanlama mantığı arızasına ve tanımsız gecikme davranışına neden olacaktır.
DIP ayarlarında yapılacak herhangi bir değişiklik yalnızca cihaz tam güç döngüsünden geçtikten sonra etkili olur.
Geri sayım aşamasında güç tekrar kesilirse zamanlayıcı otomatik olarak sıfırlanır.

DIP Gecikme Fonksiyonu için Uygulama Senaryoları

1. Otomatik Optik Bileşen Toplu Testi

Mühendisler, testin ortasında beklenmedik optik yol değişimi olmadan cihaz kalibrasyonu, veri örneklemesi ve ekipmanın sıfırlanması için yeterli zaman ayırmak amacıyla 1-8 dakikalık bir gecikme belirlediler.

2. Çok Aşamalı Ağ Arıza Kurtarma
Birden fazla basamaklı cihaza sahip büyük ölçekli fiber ağlar için kademeli gecikme ayarları, geçici sinyal dalgalanmalarını veya bağlantı dalgalanmasını tetikleyebilecek eşzamanlı toplu optik yol geçişini önler.

3. Yerinde Ekipman Bakımı
Teknisyenler, optik alıcı-vericileri veya ara düğümleri değiştirirken, manuel yeniden yapılandırmaya gerek kalmadan bakım penceresi boyunca baypas bağlantısını sürdürmek için daha uzun bir gecikme ayarlar.

4. Endüstriyel Optik İletim Sistemleri
Kararlı zamanlı anahtarlama, fabrika, enerji ve demiryolu taşımacılığının zorlu güç ortamlarında anlık güç düşüşlerinin neden olduğu sık optik yol geçişlerini önler.

Temel Özellikler

1. Üstün Optik Performans
Ultra düşük ekleme kaybı ve minimum dalga boyu/sıcaklık/polarizasyon kaynaklı sinyal zayıflamasıyla övünüyor ve fiber kanallar arasındaki sinyal girişimini ortadan kaldırmak için olağanüstü çapraz karışma bastırmayla eşleşiyor; çok modlu ve tek modlu fiber versiyonları, tam bantlı optik sinyal iletim taleplerini karşılar.


2. Esnek Zaman Gecikmesi Kontrolü
1–8 dakika ayarlanabilir gecikme modlarına sahip dahili çok hızlı DIP geçiş anahtarı; fabrika varsayılanı, anında geçiş için gecikme işlevini devre dışı bırakarak otomatik optik test iş akışları için özelleştirilmiş tetikleme zamanlamasına olanak tanır.


3. Çift Güç Yedekli Girişi
Yerleşik ters polarite korumasıyla geniş aralıklı 12–52 VDC ve 110–240 VAC ikili güç erişimini destekleyerek güç kaynağı uyumsuzluklarının dahili optik ve elektrikli bileşenlere zarar vermesini etkili bir şekilde önler.


4. Sağlam Endüstriyel Uyarlanabilirlik
-20°C'den 70°C'ye kadar geniş çalışma sıcaklığı aralığı, IP40 toza dayanıklı metal muhafaza, 100 milyon anahtarlama döngüsünün üzerinde uzun hizmet ömrü ve sürekli uzun süreli endüstriyel çalışma için hızlı ≤10ms sinyal anahtarlama hızı.


5. Kompakt ve Kolay Dağıtım

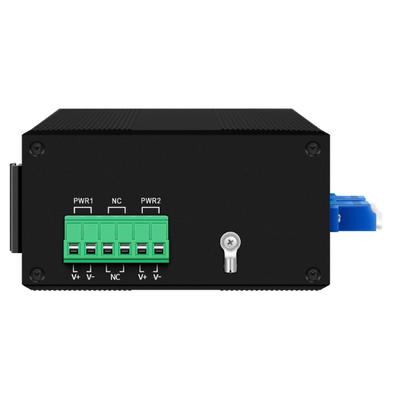

Standart LC fiber bağlantı noktaları ve endüstriyel terminal güç konektörleri; DIN rayına montaj tasarımı, kabin alanından tasarruf sağlar ve yüksek yoğunluklu entegre fiber iletişim sistemleriyle sorunsuz bir şekilde uyumludur.

Boyut
