Fiber Optic Extender üzerinden bağlantı kapatma 8 kanallı iki yönlü DIN35 CE yüklü

Fiber Optik Bağlantı Dönüştürücü Üzerinden Olycom Endüstriyel Kontak Kapatma

giriiş

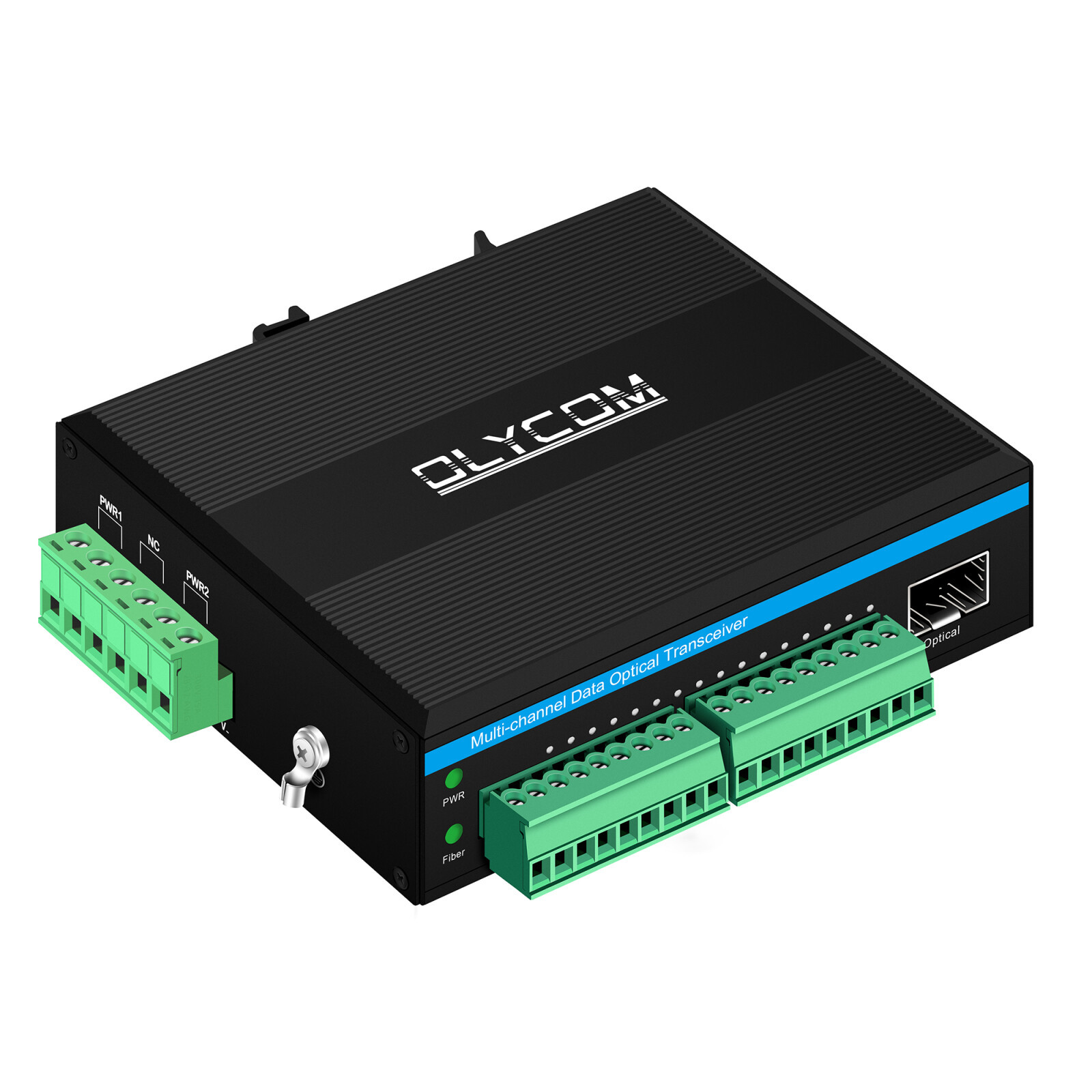

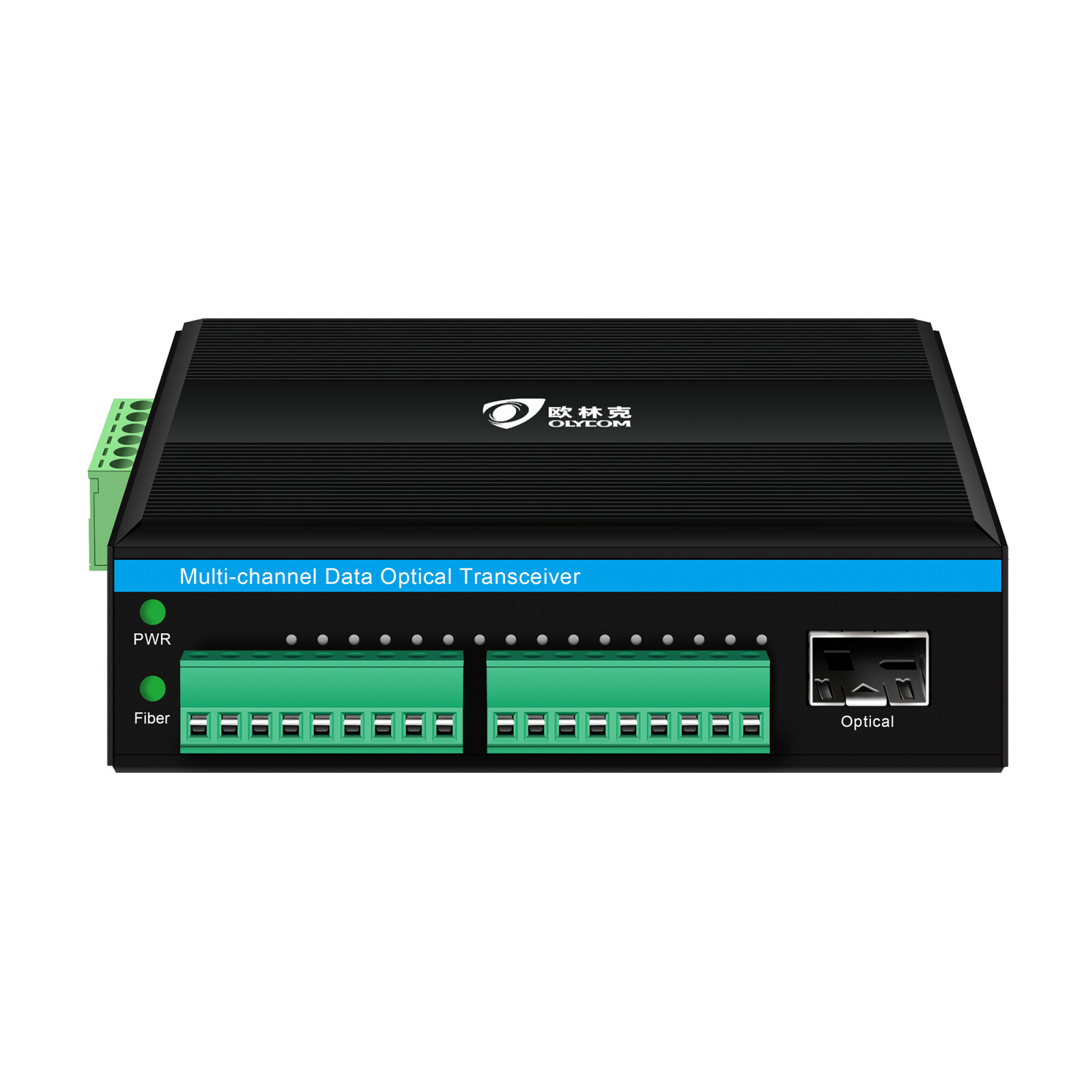

• Kritik görev izleme ve kontrol sistemleri için tasarlanan Olycom IM610-8KWTR, tek bir optik fiber üzerinden sekiz adede kadar bağımsız kontak kapatma (alarm/ikili) sinyali taşıyan sağlam, Din rayına monte edilebilir bir opto-elektronik dönüştürücüdür.
• WDM (Dalga Boyu Bölmeli Çoğullama) teknolojisinden yararlanarak, yalnızca tek bir hat üzerinde tam çift yönlü çift yönlü iletişim sağlayarak kablo altyapısı maliyetlerini büyük ölçüde azaltır ve uzun mesafeli dağıtımları basitleştirir.
• Geniş giriş voltajı aralığı (12–52V DC) ve endüstriyel sınıf bileşen seçimi, dondurucu soğuktan kavurucu sıcağa kadar zorlu ortamlarda güvenilir çalışmayı sağlar ve bu da onu dağıtılmış algılama ve çalıştırma ağları için ideal bir omurga haline getirir.

Madde İşaretleri

• Gerçek galvanik izolasyon – EMI, RFI ve sorunlu toprak döngülerini ortadan kaldırarak elektriksel açıdan gürültülü trafo merkezlerinde veya fabrika zeminlerinde bile temiz sinyal iletimi sağlar.
• Olağanüstü optik bütçe – 30 dB'e kadar bağlantı kayıplarını destekler ve tekrarlayıcılar olmadan 2 km'den (çoklu mod) 80 km'ye (tekli mod) kadar olan mesafelerde esnek kuruluma olanak tanır.
• Çok yönlü G/Ç uyumluluğu – TTL, RS‑232/422/485 veya kuru kontak anahtar sinyallerini kabul eder ve verir ve doğrudan aktüatör kontrolü için röle çıkışlarını çalıştırabilir.
• Uzun ömürlü dayanıklılık – -40°C ila +75°C arasında çalışır ve dış mekan veya açık kurulumlar için entegre yıldırım/aşırı gerilim korumasıyla %0–95 yoğunlaşmayan neme dayanır.

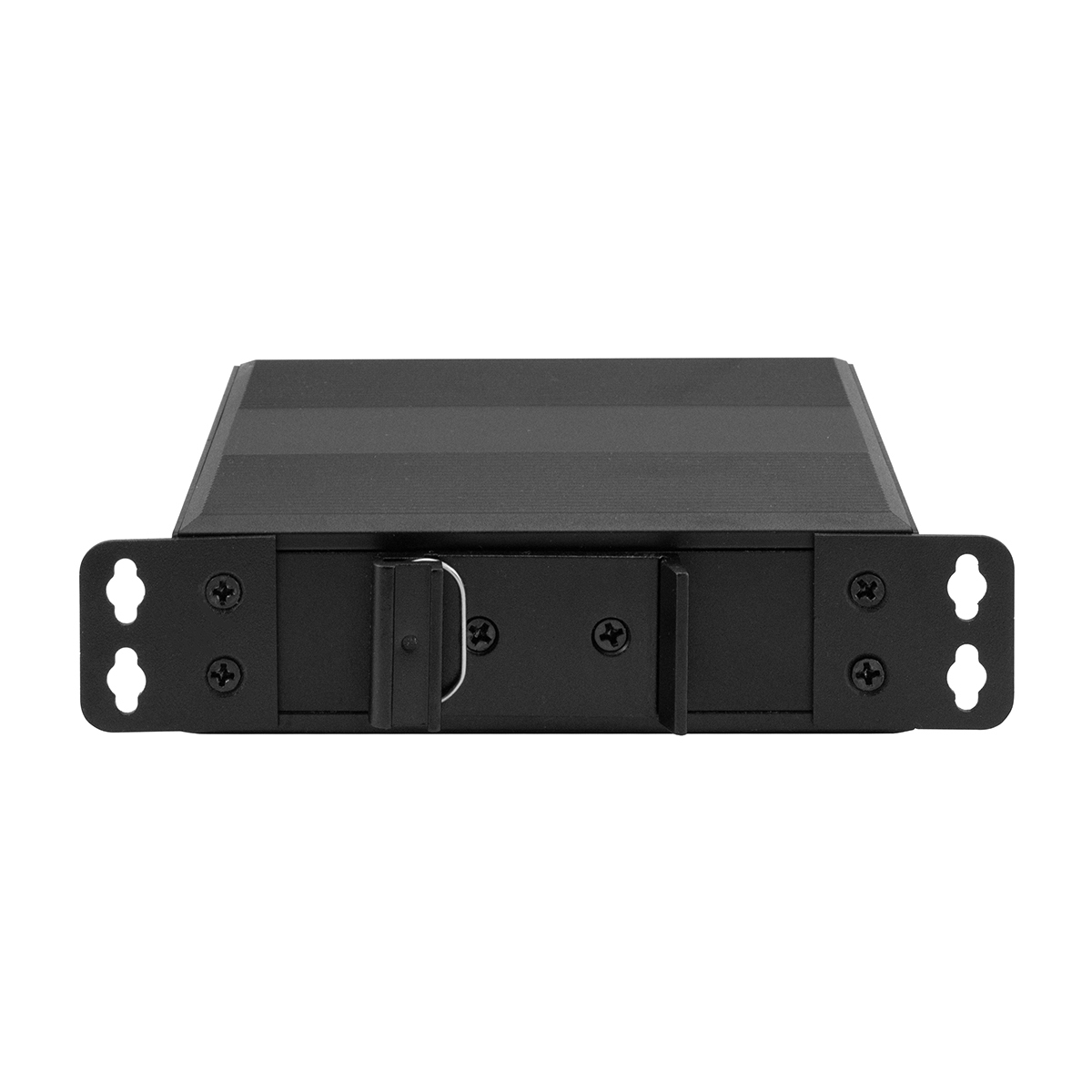

• Kompakt ve alet dostu – yerden tasarruf sağlayan 113,8×93×35 mm muhafaza, 0,30 kg hafiflik ve SFP tabanlı optik arayüz, hızlı saha değişimine ve geleceğe yönelik yükseltmelere olanak tanır.

Başvuru

• IM610‑8KWTR, güvenilir, uzun mesafeli durum izleme ve uzaktan kontrolün çok önemli olduğu senaryolarda mükemmeldir.
• Tipik kullanım durumları şunları içerir:
• Ulaşım altyapısı – ücretli istasyon alarm panelleri, otoyol çevre ihlali tespiti ve tünel acil çağrı sistemleri.
• Kentsel gözetim ağları – güvenli şehir girişimleri için şehir çapında trafik ışığı durumu geri bildirimi ve güvenlik sensörü desteği.
• Endüstriyel ve kamu hizmetleri varlıkları – petrol, gaz ve elektrik enerjisi sektörlerinde uzaktan tank seviyesi alarmları, boru hattı valf konumu izleme ve trafo merkezi kesici durum raporlaması.
• Kamuya açık alanlar ve kritik tesisler – stadyumlarda, havaalanlarında ve tren istasyonlarında yangın/izinsiz giriş sensörleri
• Yayın ve etkinlikler – canlı TV/ses ​​iletim zincirleri için gerçek zamanlı ekipman arıza sinyali, kesintisiz program iletimi sağlar.

Boyut

Kalite Kontrol Çerçevesi

1. Standartlar
ISO9001, CE, FCC, RoHS, IEEE, ITU-T ile uyumlu
Müşteri özelliklerine ve temel performans ölçümlerine uyum sağlayın

2. Süreç
IQC: Bileşenleri kontrol edin (optik, PCB, güç)
Üretim: AOI + montaj doğrulaması
İşlevsel: Verim, VLAN/QoS, dalga boyu, OSNR
Güvenilirlik: Sıcaklık, nem, titreşim testleri
Yanma: Yük gerilimi + stabilite izleme
Son: Denetim + tam işlev kontrolü

3. Araçlar
OSA, trafik oluşturucu, protokol analizörü
Çevre ve titreşim test sistemleri

4. Sistem
Tam izlenebilirlik, test kayıtları, kalite kontrol yazılımı

5. İyileştirme
Kök neden analizi + müşteri geri bildirim döngüsü
