Endüstriyel 10/100Mbps Fiber Optik Ağ Anahtarı
Teknik Veriler
|
Ürün Adı
|
10/100Mbps Endüstriyel Fiber Anahtar(1F+2TP)
|
|
Model Numarası
|
IM-FS120FE
|
|
Liman
|
1x100M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
AA: 1310nm, 2Km; 850 nm, 500 metre
2x10/100M UTP RJ45(MDI/MDIX otomatik algılamayı destekler)
1x6-PIN Güç Terminal Bloğu
|
|
Protokol
|
IEEE 802.3(10Base-T)
IEEE 802.3u(100Base-TX)
|
|
Anahtarlama Özellikleri
|
İletim modu: depolama ve iletme
İletim gecikmesi: <10us
Sistem bant genişliği: 0,6 Gbps (trafik dışı sıkışıklık)
İletim hızı: 0,4464Mmps
MAC: 4K
Paket arabellek boyutu: 1,75Mb
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift(≤100m)
100BASE-TX: CAT5 veya üzeri korumalı bükümlü çift (≤100m)
|
|
LED'ler
|
Güç, Fiber, Ağ, PoE
Güç: Güç
Fiber: FX1
Açık: iletim normal
Kapalı: iletim normal DEĞİLDİR (arızalı optik modül veya bağlantısı kesilmiş)
Bakır turuncusu: PoE göstergesi
Açık: PoE çalışıyor
Kapalı: PoE çalışmıyor veya bu PoE olmayan bir cihaz
Bakır yeşili: Hız göstergesi
Açık: iletim hızı 100Mbps
Yanıp sönüyor: iletimde
Kapalı: Bağlantı kesildi veya çalışma hızı 10Mbps
|
|
Güç Tüketimi
|
Tam yükleme≤5W
|
|
Güç Kaynağı
|
Yedekli DC12V~DC52V girişi, tipik olarak DC12V/DC24V/DC48V
Ters bağlantı: destek
|
|
Çevre
|
Çalışma sıcaklığı: -40°C~75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemi: %10~%90, yoğunlaşmayan
Depolama nemi: %10~%95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV kontak
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B(Sınıf B) ANSI C63.4: 2014
|
|
Mekanik bilgiler
|
Kabuk: Oluklu metal kabuk, IP40 sınıfı seviyesi
Boyut: 114*93*35mm
Montaj yöntemi: Din rayına/Duvara montaj
Ağırlık: 0,35Kg/0,45Kg(Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Nedir?
IM-FS120FE, güvenilirliğin yapılandırmadan daha önemli olduğu durumlarda basit cihaz bağlantısı için tasarlanmış kompakt, yönetilmeyen bir endüstriyel Ethernet anahtarıdır.
Küçük endüstriyel ağlarda fiberden bakıra köprü görevi görecek şekilde tasarlanmış olup, yönetim karmaşıklığı yaratmadan Ethernet iletişimini yerel cihazlardan uzun mesafeli fiber omurgalara kadar genişletir.
Yazılım arayüzü yok, konfigürasyon süreci yok ve öğrenme eğrisi yok.
Güç verildiğinde, trafiği hemen iletmeye başlar.
Bu, onu ağların sabit olduğu, cihaz sayısının az olduğu ve uzun süreli gözetimsiz çalışmanın gerekli olduğu endüstriyel alanlar için ideal kılar.
Neyi Bağlar

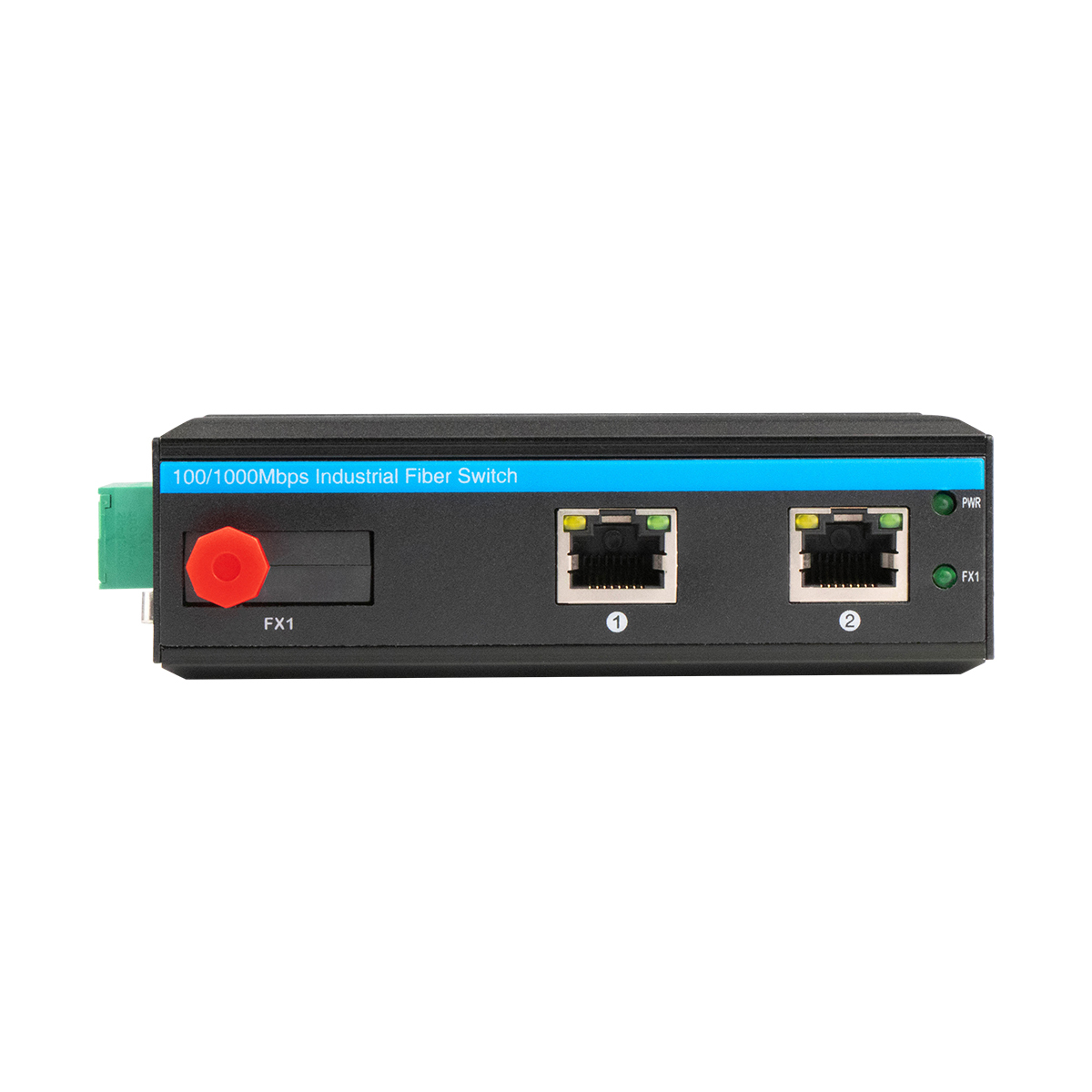

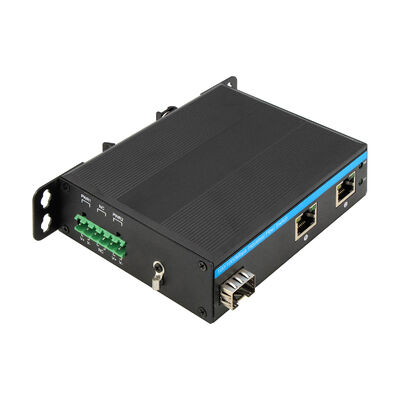

Anahtar, bir Hızlı Ethernet SFP fiber bağlantı noktasını iki adet 10/100 Mbps RJ45 bakır bağlantı noktasıyla birleştirir.
Fiber arayüz, optik modüle bağlı olarak kısa menzilli çok modlu bağlantılardan 120 km'ye kadar ulaşan uzun mesafeli tek modlu bağlantılara kadar çok çeşitli optik mesafeleri destekler.
Bakır bağlantı noktaları otomatik olarak hız, çift yönlü mod ve MDI/MDIX ile anlaşarak eski endüstriyel cihazlara özel kablolama olmadan doğrudan bağlantıya olanak tanır.
Bu düzen, saha düzeyindeki Ethernet cihazları ile merkezi fiber ağlar arasında kusursuz entegrasyon sağlar.
Trafiği Nasıl Yönetir?
IM-FS120FE, bozuk veya geçersiz paketlerin iletilmeden önce filtrelenmesini sağlayan bir sakla ve ilet anahtarlama mekanizması kullanır.
Akış kontrolü otomatik olarak uygulanır:
Tam çift yönlü modda IEEE 802.3x
Yarı çift yönlü modda karşı basınç
Bu, paket kaybını önler ve bağlı cihazlar farklı hızlarda çalışırken bile trafik patlamaları sırasında istikrarlı iletişimi korur.
Anahtar, Hızlı Ethernet standartlarına tamamen uygundur ve mevcut endüstriyel kontrolörler ve sensörlerle uyumluluk sağlar.
Endüstriyel Koşullarda Nasıl Hayatta Kalır?
Cihaz zorlu ortamlarda sürekli çalışma için üretilmiştir.
Sağlam metal muhafazası, toza ve mekanik darbelere karşı IP40 koruması sağlar.
-40°C ila +75°C arasındaki geniş bir sıcaklık aralığında güvenilir bir şekilde çalışır ve depolama sırasında artırılmış toleransa sahiptir.
Yüksek düzeyde dalgalanma direnci ve elektrostatik deşarj ve elektromanyetik girişime karşı bağışıklık da dahil olmak üzere, Ethernet arayüzlerinde elektriksel koruma yerleşiktir.
Bu, ağır makinelerin, elektrikli ekipmanların ve dış mekan kurulumlarının yakınında istikrarlı bir çalışma sağlar.
Güç ve Kurulum Felsefesi
Anahtar geniş bir DC voltaj girişini (12–52 V) kabul ederek çeşitli endüstriyel güç sistemleriyle uyumlu hale gelir.
Ters polarite koruması, kurulum sırasında kablolama hatası riskini azaltır.
Düşük güç tüketimi, termal çıkışı minimumda tutarak fansız çalışmayı ve uzun bileşen ömrünü destekler.
Kompakt form faktörü ve DIN rayı montaj tasarımı, kontrol kabinleri, yol kenarı muhafazaları ve endüstriyel panellerin içine kolay kurulum sağlar.
Ne Yapmaz (Kasıtlı olarak)
IM-FS120FE şunları sağlamaz:
Ağ yönetimi arayüzleri
Yapılandırma seçenekleri
Firmware ayarlama veya politika kontrolü
Bu sınırlamalar kasıtlıdır.
Anahtar, yazılım karmaşıklığını ortadan kaldırarak daha yüksek öngörülebilirlik, daha düşük bakım gereksinimleri ve daha uzun vadeli kararlılık elde eder.
Ayarlanmak için değil, sürekli çalışacak şekilde tasarlanmıştır.
En İyi Nereye Uyuyor?
Küçük Endüstriyel Cihaz Ağları
Atölyelerde, üretim hatlarında ve kompakt endüstriyel sahalarda PLC'leri, sensörleri, kontrolörleri ve temel endüstriyel ekipmanları fiber omurgalara bağlamak için kullanılır.
Ulaşım ve Trafik Sistemleri
Fiber mesafesinin ve çevresel direncin kritik olduğu yol kenarındaki dolaplara, demiryolu kenarındaki iletişim noktalarına ve trafik kontrol sistemlerine monte edilir.
Enerji ve Yardımcı Program İzleme
Saha cihazlarını fiber üzerinden merkezi kontrol odalarına bağlamak için trafo merkezlerinde, su arıtma tesislerinde ve uzaktan izleme istasyonlarında kullanılır.
Zorlu Endüstriyel Ortamlar
Tozun, aşırı sıcaklıkların ve elektrik parazitinin yaygın olduğu madencilik, petrokimya ve metalurji sahaları için uygundur.
Eski Ethernet için Fiber Uzatma
Ethernet sinyallerini uzun mesafeli fiber bağlantılara dönüştürerek bakır bazlı endüstriyel cihazların erişim alanını 100 metre sınırlamasının ötesine genişletir.
Bu Model Neden Var?
IM-FS120FE ağları yönetmek için tasarlanmamıştır.
Onları bağlantıda tutmak için tasarlanmıştır.
Sadeliğin, dayanıklılığın ve uzun hizmet ömrünün asıl öncelik olduğu endüstriyel ortamlar için,
bu anahtar doğal olarak altyapıya uyum sağlar.
Boyut
