10/100Mbps DIN35 Yönetilmeyen Endüstriyel Kenar Değiştiricisi
Hızlı Ağ Değiştiricisinin Teknik Verileri
|
Ürün Adı
|
6 Port 10/100Mbps Fiber Network Switch ((2F+4TP)
|
|
Model numarası.
|
IM-FS240FE
|
|
Liman
|
2x100M SFP Fiber
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
4x10/100M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)

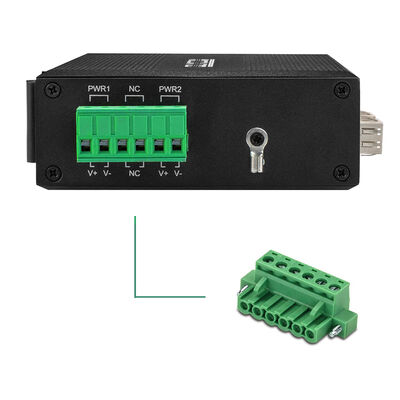

1x6-PIN güç terminal bloğu
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 1.2Gbps (trafik sıkışıklığı olmayan)
Gönderme hızı: 0.8928Mmps
MAC: 4K
Paket tamponu boyutu: 1.75Mb
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, Fiber, Ağ, PoE
Güç.
Fiber: FX1, FX2
Açık: iletim normal.
Kapalı: iletim normal değil ((hatalı optik modül veya bağlantısı kesilmiş)
Bakır turuncu: PoE göstergesi
PoE çalışıyor.
Kapalı: PoE çalışmıyor veya bu Non-PoE cihazı
Bakır yeşil: Hız göstergesi
Açık: iletim hızı 100 Mbps
Göz kırpıyor: iletiliyor.
Kapalı: Bağlantı kopmuş veya çalışma hızı 10Mbps
|
|
Güç tüketimi
|
Tam yükleme ≤5W
|
|
Güç kaynağı
|
Gereksiz DC12V ~ DC52V giriş, tipik olarak DC12V / DC24V / DC48V
Ters bağlantı: destek
|
|
Çevre
|
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 114*93*35mm

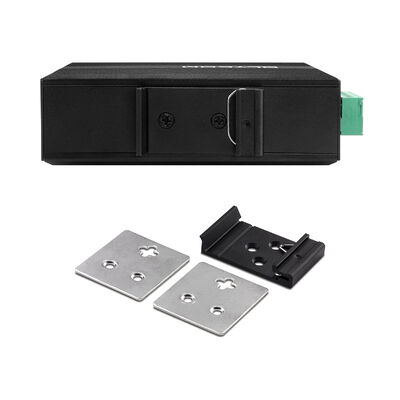

Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.35Kg/0.45Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Endüstriyel Ağlarda Kenar Toplama için Yapılmış
IM-FS240FE, birden fazla saha aygıtının bir fiber omurgasına güvenilir bir şekilde yaklaşması gereken endüstriyel ortamlar için bir fiber demirli kenar toplama anahtarı olarak konumlandırılmıştır.Temel medya dönüştürücülerinin veya küçük port sayımı anahtarlarının aksine, hem fiber tarafında bağlantı düzeyinde redundansi hem de alan düzeyinde kümelenmiş cihazlar için yeterli bakır erişim portları sağlar.
Bu, özellikle birkaç Ethernet tabanlı cihazın yerel olarak bağlantılı olması gereken kontrol dolapları, yol kenarları ve ekipman odaları için uygundur.Yukarı bağlantılar uzun mesafelerde dayanıklı kalmalıdır..
Ağ Karmaşıklığı Olmayan İhmal
Çift SFP fiber portları ile IM-FS240FE, çift yukarı bağlantı, segmentli fiber yolları,Ya da yedek fiber yolları, yazılım tabanlı yedeklilik protokollerine güvenmedenFiber kesintisi durumunda, trafik, kritik sistemler için iletişim sürekliliğini koruyarak, ağ düzeyinde fiziksel olarak yönlendirilebilir.
Bu donanım tabanlı yedekleme yaklaşımı, yönetilen anahtarların pratik olmadığı, gereksiz olduğu,veya bakım kısıtlamaları veya operasyonel basitlik gereklilikleri nedeniyle istenmeyen.
Çoklu Cihaz Trafiği için Sabit Değeri
Endüstriyel ağlarda, trafik kalıpları sürekli oylama döngüleri yerine sıklıkla patlar, alarmlar ve senkronize veri yüklemeleri ani patlamalar yaratabilir.IM-FS240FE bu tür koşulları zarif bir şekilde ele almak için tasarlanmıştır., paket kaybını ve kararsız davranışı önlemek için depolama ve ileri yönlendirme, akış kontrol mekanizmaları ve bol tamponlama kullanır.
Sonuç olarak, çoklu PLC'ler, sensörler veya izleme cihazları, en yüksek yük koşullarında bile genel ağ istikrarını bozmadan aynı anda çalışabilir.
Uzun süreli, gözetimsiz çalışmak için tasarlanmıştır
IM-FS240FE, kurulduktan sonra sürekli ve gözetimsiz çalışmak üzere tasarlanmıştır. Yönetilmeyen mimarisi yanlış yapılandırma, firmware uyumsuzlukları,Ya da yazılım bozukluğu.Endüstriyel sınıfı kabın, artış koruması ve geniş sıcaklık toleransı ile birleştirildiğinde, cihaz, erişimin nadir olduğu ve duraklama sürelerinin kabul edilemez olduğu kurulumlar için çok uygundur.
Bu tasarım felsefesi, ürünün yaşam döngüsü boyunca toplam sahiplik maliyetini önemli ölçüde düşürür.
Eski Endüstriyel Ağlar için Pratik Bir Güncelleme Yolu
Birçok endüstriyel tesis için, tüm eski Ethernet cihazlarını bir kerede değiştirmek ne uygulanabilir ne de maliyetle uygun.mevcut 10/100Mbps bakır tabanlı ekipmanların uzun mesafeli fiber üzerinden bağlantıyı genişletirken hizmette kalmasına izin vermek.
Kompakt bir toplama ve fiber uzatma düğümü olarak hareket ederek, kurulu endüstriyel süreçleri bozmadan kademeli ağ modernizasyonunu destekler.
Tipik Görev Rolleri
Gerçek dünya projelerinde, IM-FS240FE yaygın olarak şu şekilde dağıtılır:
Endüstriyel dolapların içindeki alan toplama anahtarı
Birden fazla eski Ethernet cihazı için bir fiber uzatma düğümü
Küçük-orta endüstriyel alt ağlar için gereksiz bir yük bağlantı anahtarı
Zorlu veya uzak yerlerde az bakımlı bir erişim anahtarı
Dengeli port konfigürasyonu ve endüstriyel güvenilirliği, ölçeklenebilir endüstriyel Ethernet mimarileri için çok yönlü bir yapı taşı haline getirir.
Aksesuarlar
|
Endüstriyel Optik Modül
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC12V1.67A
|
AC220V'den DC12V1.67A'ya, -30°C~70°C
|
|
IM-DAC220/DC24V1A
|
AC220V'den DC24V1A'ya, -30°C~70°C
|
