Ürün Genel Bakışı
IM-FS140FE, elektriksel olarak gürültülü ve çevresel olarak zorlu konumlarda birden fazla saha cihazını toplamak ve fiber üzerinden yukarı bağlamak için tasarlanmış kompakt, yönetilmeyen bir Hızlı Ethernet endüstriyel anahtarıdır.
Ultra minimal 2 portlu modellerle karşılaştırıldığında, ağ mimarisini basit ve deterministik tutarken daha yüksek kenar cihaz yoğunluğu sağlar.
Anahtar yalnızca bir göreve odaklanır:
bakır tabanlı endüstriyel cihazlar ve uzun mesafeli fiber ağlar arasında güvenilir Ethernet iletimi — yapılandırma, ayarlama veya yazılım bağımlılığı olmadan.
Ağ Rolü ve Tasarım Amacı
IM-FS140FE tipik olarak saha toplama katmanında dağıtılır.
Yakındaki birkaç endüstriyel cihazdan Ethernet trafiğini toplar ve tek bir fiber bağlantı üzerinden bir kontrol odasına, trafo merkezine veya merkezi ağ kabinine iletir.
Tasarım şunları varsayar:
Sabit topoloji
Öngörülebilir trafik modelleri
Uzun süreli unattended çalışma
Yönetim arayüzü yoktur ve zamanla davranış değişiklikleri olmaz, bu da yapılandırma kaymasını ve yazılımla ilgili kararsızlığı ortadan kaldırır.

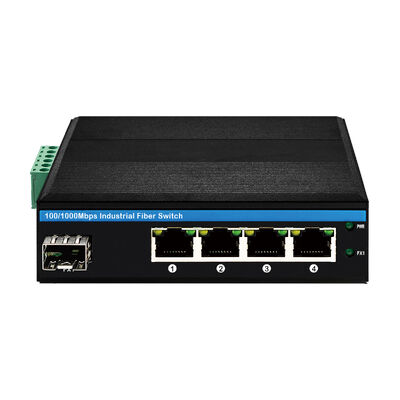

Arayüz Düzeni ve Bağlantı Mantığı
Anahtar şunları birleştirir:
Yerel cihaz erişimi için dört Hızlı Ethernet RJ45 portu
Fiber yukarı bağlantısı için bir Hızlı Ethernet SFP portu
Bakır portlar hızı, dubleks modu ve kablo polaritesini otomatik olarak algılar, PLC'lere, sensörlere, RTU'lara, HMI'lara ve eski denetleyicilere doğrudan bağlantı sağlar.
SFP arayüzü, kısa kabin içi bağlantılardan 120 km'ye kadar uzun mesafeli bağlantılara kadar ölçeklenebilen hem çok modlu hem de tek modlu optikleri destekler.
Bu düzen, bakır mesafe sınırlarının çok ötesine uzatılması gereken küçük ila orta ölçekli cihaz kümeleri için çok uygundur.
Trafik İşleme Özellikleri
Paket iletimi, çerçeve bütünlüğünü ve protokol uyumluluğunu sağlayan bir depolama ve iletme mimarisine dayanır.
Akış kontrol mekanizmaları, tıkanıklık sırasında trafiği otomatik olarak düzenler:
Tam dubleks bağlantılar için IEEE 802.3x
Yarım dubleks çalışma için geri basınç
Yeterli dahili tamponlama, anahtarın, yukarı bağlantı bant genişliği kısıtlı olsa bile birden fazla cihazdan gelen kısa trafik patlamalarını paket kaybı olmadan emmesine olanak tanır.
Endüstriyel Güvenilirlik ve Çevresel Tolerans
IM-FS140FE, ticari anahtarların çalışamayacağı yerlerde çalışmak üzere üretilmiştir.
Metal muhafazası, toza ve fiziksel darbelere karşı IP40 koruması sağlar.
Dahili tasarım, endüstriyel EMS gereksinimlerini karşılar ve şunlara karşı direnç sağlar:
Elektrostatik deşarj
Elektriksel hızlı geçici olaylar
İletken parazit
Anahtar, –40°C ila +75°C sıcaklık aralığında güvenilir bir şekilde çalışır ve yoğuşma olmadan yüksek neme tolerans gösterir.
Bu özellikler, kontrol kabinlerine, yol kenarı muhafazalarına, trafo merkezlerine ve yarı dış mekan kurulumlarına dağıtıma olanak tanır.

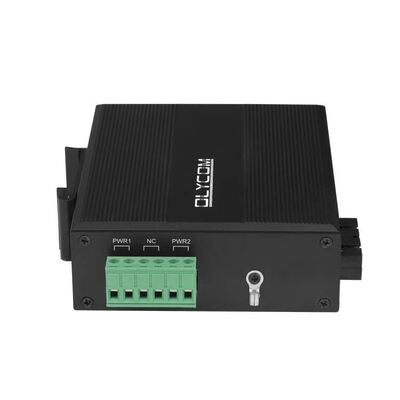

Güç Girişi ve Kurulum Stratejisi
Geniş aralıklı DC girişi (12–52 V), endüstriyel güç veri yolları ve yedekleme sistemleriyle uyumluluk sağlar.
Ters polarite koruması, sahada kurulum hatalarını en aza indirir.
Düşük güç tüketimi, fansız çalışmayı destekler ve termal stresi azaltarak hizmet ömrünü uzatır.
Kompakt muhafaza ve DIN rayı montaj tasarımı, alan kısıtlı endüstriyel panellere hızlı kurulum sağlar.
IM-FS140FE Tipik Olarak Nerede Kullanılır
Saha Cihazı Toplama Düğümleri
Üretim hücreleri ve proses alanlarındaki birden fazla PLC, sensör veya denetleyiciden veri toplar ve bunları bir fiber omurgaya iletir.
Ulaşım ve Trafik Sistemleri
Sinyal denetleyicilerini, dedektörleri ve izleme ekipmanlarını merkezi trafik veya demiryolu sistemlerine bağlamak için yol kenarı veya ray kenarı kabinlerine monte edilir.
Enerji ve Kamu Hizmetleri Altyapısı
Dağıtılmış saha ekipmanlarını uzun mesafeli fiber üzerinden bağlamak için trafo merkezlerinde, pompa istasyonlarında ve su arıtma tesislerinde kullanılır.
Zorlu Endüstriyel Alanlar
Toz, titreşim ve elektriksel gürültünün kaçınılmaz olduğu madencilik, petrokimya tesisleri ve metalurji tesisleri için uygundur.
Eski Ağlar İçin Fiber Genişletme
Birden fazla yerel bağlantıyı tek bir uzun mesafeli fiber bağlantısına dönüştürerek bakır tabanlı endüstriyel Ethernet cihazlarının menzilini genişletir.
Bu Model Neden Var
IM-FS140FE, ultra minimal dönüştürücüler ile tam yönetilen endüstriyel anahtarlar arasındaki boşluğu doldurur.
Şunları sunar:
Temel modellere göre daha fazla cihaz kapasitesi
Yönetilen anahtarlara göre daha az karmaşıklık
Operasyonel ek yük olmadan ölçeklenebilir kenar bağlantısı gerektiren endüstriyel ağlar için,
IM-FS140FE pratik ve kararlı bir seçimdir.
