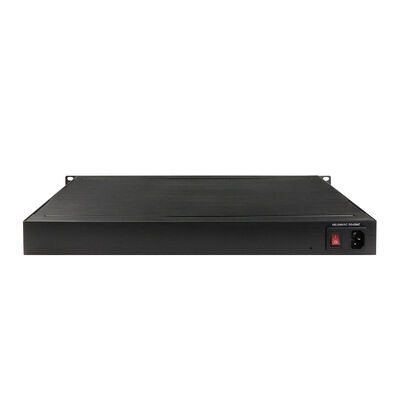

24 Port 2.5G Akıllı Yönetilebilir PoE Fiber Switch
Spesifikasyon
| Ürün Adı |
24 Port 1G 2.5G Endüstriyel PoE Fiber Switch (12F+12TP) |
| Model numarası. |
IM-FP121212GW |
| Liman |
12 x 1000Mpbs SFP portları
12 x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
| Standart |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| Jumbo Çerçeve |
9.6KB |
| MAC Adres Tablosu Boyutu |
8K |
| Poe Standart |
IEEE802.3af, IEEE802.3at |
| Değiştirme özellikleri |
İletişim modu: depolama ve iletme
Sistem bant genişliği: 108Gbps (trafik sıkışıklığı olmayan)
DRAM boyutu: 128M
Flaş boyutu: 16M
Paket tamponu boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
| Ağ medyaları |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
SFP bağlantı noktası iletim mesafesi: 20km, 40km, 60km, 80km, 100km
|
| LED |
Güç, ağ, fiber |

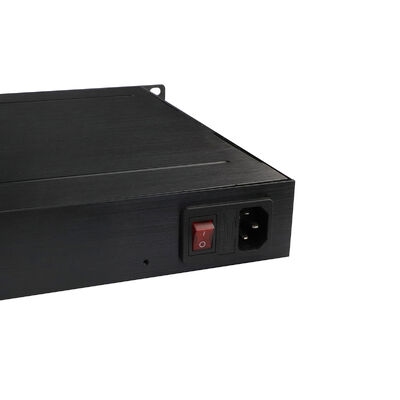

| Güç kaynağı |
Giriş voltajı: AC220V
Kutup dışı güç girişi: destek
|
| Çevre |
Çalışma sıcaklığı: -40°75°C
Çalışma nemliği: %5~95, yoğunlaşmayan
|
| Sertifikasyon |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
| Mekanik bilgi |
Güvenlik sınıfı: IP30
Boyut: 483x294.6x44.5mm
|
| Garanti |
1 yıl içinde değiştirme; 3 yıl onarım |
Nedir?
IM-FP121212GW, çok sayıda güçlü cihazın, uzun mesafeli fiber bağlantılarının,ve merkezi kontrol güvenilir bir şekilde birlikte olmalıdır.
Ayrı güç sistemlerine, dağıtılmış anahtarlara veya sık sık manuel müdahaleye güvenemeyen endüstriyel ağlar için tasarlanmıştır.
Bu cihaz, yüksek yoğunluklu PoE teslimatı, fiber tabanlı omurga bağlantısı ve endüstriyel seviyede yönetimi tek bir platformda birleştirir.
Bir kez dağıtıldığında, sabit bir altyapı düğümü olur güç tedarik, veri iletme ve ağ politikalarını sürekli olarak, saat boyunca uygulama.
Bağlantısı
On iki Gigabit RJ45 portu endüstriyel uç ekipmanları için yoğun erişim sağlar.
Her bakır bağlantı noktası otomatik olarak hız ve dupleks ayarlarını ayarlar ve tek bir Ethernet kablosu üzerinden hem veri hem de elektrik enerjisi sağlar.
Tipik bağlı cihazlar şunlardır:
IP kameraları
Kablosuz erişim noktaları
VoIP ve interkom sistemleri
PoE ile çalışan endüstriyel terminaller
On iki Gigabit SFP fiber portu ağın optik omurgasını oluşturur.
Bu limanlar hem tek mod hem de çok modlu lifleri destekler ve kısa yerel bağlantılardan 100 kilometreye kadar mesafeleri mümkün kılar.
Bu, anahtarın büyük endüstriyel alanların, demiryolu koridorlarının, kamu hizmetleri ağlarının veya kampüs ölçeğindeki tesislerin merkezinde oturmasına izin verir.
Gücün Nasıl Verildiği
PoE işlevselliği doğrudan anahtarın içine yerleştirilmiştir.
On iki bakır portun hepsi IEEE 802.3af'e uygun olup, port başına 15.4 W'a kadar güç sağlıyor.
Toplam PoE güç bütçesi 340 W'a ulaşır ve tüm bağlı cihazların harici enjektörler olmadan aynı anda güçlendirilmesini sağlar.
Güç tamamen standart 5. kategoride Ethernet kablolaması ile sağlanır.
Cihaz tarafında yerel güç adaptörleri gerekmez.
Bu, kurulumunu basitleştirir, arıza noktalarını azaltır ve özellikle dış mekanlarda veya erişimi zor yerlerde uzun vadeli bakım maliyetlerini düşürür.
İnternette Nasıl Davranır?
IM-FP121212GW yönetilen endüstriyel bir anahtar.
Pasif davranmaz.
Trafiğin nasıl hareket ettiğini, arızaların nasıl ele alındığını ve cihazların nasıl izole edildiğini aktif olarak kontrol ediyor.
Halka koruma mekanizmaları ve yayılma ağacı protokolleri, ağın milisaniyeler içinde bağlantı arızasından kurtulmasını sağlar.
Bu, bağlantıyı kaybetmenin aynı zamanda saha cihazlarına güç kaybetmek anlamına gelebileceği büyük PoE dağıtımlarında gereklidir.
Trafik, depolama ve ileri yönlendirme kullanılarak deterministik olarak işlenir.
Kontrol sinyalleri veya gerçek zamanlı video gibi gecikme duyarlı veriler önceliklendirilebilirken, kritik olmayan trafik kısıtlanır.
Büyük veri çerçeveleri verimli bir şekilde işlenir ve ağır yük altında tıkanıklık önlenir.
Ağlar Nasıl Bölünür
Değiştirici, ağların ek donanım olmadan mantıksal olarak bölünmesine izin veren birden fazla VLAN modelini destekler.
Trafik aşağıdakilerle ayrılabilir:
Liman
MAC adresi
IP alt ağı
Protokol
VLAN çevirisi, farklı ağ alanlarının birbirine temiz bir şekilde bağlanmasına izin verir.
Çoklu yayın trafiği sıkıca kontrol ediliyor.
Video akışları ve gerçek zamanlı veri akışları yalnızca ihtiyaç duyulduğu yere yönlendirilir ve büyük kamera veya sensör dağıtımlarında gereksiz bant genişliği tüketimi önlenir.
Erişim Nasıl Denetlenir?
Güvenlik birçok seviyede uygulanıyor.
Aygıtlar ağa erişmeden önce kimlik doğrulama yapmalıdır.
Limanlar kimlik, adres veya politika ile kısıtlanabilir.
Yetkisiz erişim, sahtekarlık girişimleri ve adres kötüye kullanımı aktif olarak engellenir.
Yönetim erişimi şifreli protokollerle korunuyor.
Yapılandırma, izleme ve teşhis, ağı gereksiz riske maruz bırakmadan uzaktan yapılabilir.
Nasıl Yönetiliyor?
Değiştirici, farklı operasyonel ortamlara uygun olarak birden fazla yönetim yöntemini destekler.
Mühendisler bunu yapılandırabilir ve izleyebilirler:
Komut satırı erişimi
Web tabanlı arayüz
SNMP tabanlı ağ yönetim sistemleri
Firmware güncellemeleri, başarısız güncellemelerin işleyişi bozmamasını önlemek için yedekleme mekanizmaları ile korunur.
Dahili teşhis araçları kablo hatasını hızlı bir şekilde tespit etmenize yardımcı olur ve yerinde sorun giderme süresini azaltır.
Zaman senkronizasyonu, kayıt ve izleme işlevleri, anahtarın merkezi sanayi yönetim platformlarına temiz bir şekilde entegre olmasına izin verir.
Endüstriyel Ortamlarda Nasıl Hayatta Kalır?
IM-FP121212GW, fiziksel ve elektrikli stres altında sürekli çalışmak için tasarlanmıştır.
-40°C'den +85°C'ye kadar güvenilir bir şekilde çalışır.
Nem toleransı %5 ila %95 arasında, yoğunlaşmaz.
IP30 derecelendirilmiş bir metal kabın, iç bileşenleri toz ve mekanik darbeye karşı korur.
Anahtar titreşime, şoka, elektrik dalgasına, elektrostatik boşaltmaya ve elektromanyetik müdahaleye dayanır.
Ağır makinelerin, güç ekipmanlarının ve demiryolu sistemlerinin yakınında yerleştirilmeye uygundur.
Nasıl Güçlendirilir?
Cihaz çift DC 48 V kutupsal olmayan güç girişi kullanır.
Kutup dışı tasarım kablolamayı basitleştirir ve saha içindeki kurulum hatalarını azaltır.
Yedek güç girişleri, göreve kritik olan dağıtımlarda kullanılabilirliği artırır.
En Uygun Yer
Endüstriyel PoE İzleme Ağı
Fabrikalarda, madenlerde, petrokimya tesislerinde ve çevre güvenlik bölgelerinde kamera sistemlerini güçlendirir ve yönetir.
Çoklu yayın optimizasyonu, aşırı ayarlama yapmadan video verimliliğini artırır.
Büyük Ölçekli Otomasyon Ortamları
PLC'ler, HMI'ler, sensörler ve PoE etkinleştirilmiş terminaller için yoğun bağlantıyı destekler.
Trafik önceliği, kontrol sinyalleri güvenilir bir şekilde teslim edilmesini sağlar.
Ulaşım ve Demiryolu Sistemleri
Yol kenarındaki dolaplar, istasyonlar ve demiryolu koridorları için tasarlanmıştır.
Uzun mesafe lif portları doğrusal dağıtımları desteklerken, halka koruması sürekliliği sağlar.
Demiryolu standartlarına uymak, transit ağlarına güvenli bir şekilde entegre olmayı sağlar
Enerji ve Utilities Altyapısı
Alt istasyonlarda, rüzgar çiftliklerinde ve şebeke izleme sistemlerinde kullanılır.
Geniş sıcaklık toleransı ve fiber ulaşımı dış mekan ve uzak tesisatları destekler.
Akıllı Binalar ve Endüstriyel Parklar
Merkezi bir PoE dağıtım ve kontrol düğümü olarak çalışır.
Merkezi yönetimi basitleştirirken ofis, üretim ve güvenlik trafiğini ayırır.
IPv6-Hazır IIoT Uygulamaları
Modern IPv6 tabanlı yönetim ve iletişim modellerini destekler.
IIoT cihazlarının, uzak platformların ve bulut bağlantılı sistemlerin ölçeklenebilir entegrasyonunu sağlar.
Bu Modelin Neden Var Olduğu
Bu düğme minimum olması için tasarlanmamış.
Merkezi olarak inşa edilmiş.
Şebekeler için mevcuttur:
Cihazların aynı yerden güç ve veri alması gerekir.
Arızalar otomatik olarak iyileşmelidir.
Trafik kontrol edilmeli, sadece yönlendirilmeli değil.
Çevre sıradan ekipmanlara karşı düşmanca.
Güç, bağlantı ve kontrolün birleştiği endüstriyel uygulamalarda,
IM-FP121212GW doğal bir şekilde uyabilir.
WEB Bilgiler
-
Kablo teşhisini destekle ve hata noktasını belirleyebilir
-
IEEE802.3az EEE ((Enerji verimli Ethernet) Yönetimini destekle, güç tüketimini optimize et
-
STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını Destekle ((EPR)
-
QoS desteği, ulaşım sınıflandırması QoS, CoS, bant genişliği kontrolü ((girin/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler
-
Destek IEEE802.1q VLAN, VLAN portu, Mac tabanlı VLAN, IP alt ağ VLAN, Protokol VLAN, VLAN dönüştürücü, MVR
-
Dinamik IEEE802.3ad LACP bağlantı toplama, statik bağlantı toplama desteği
-
IGMP/MLD taramasını destekle V1/V2/V3, IGMP filtreleme/modülasyonu, IGMP arama
-
IGMP desteği ajanı raporu, MLD casusluğu.
-
Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL, TACACS +, HTTP/HTTPS, SSL/SSH v2 tabanlı
-
CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet gibi Cisco® desteği
-
TFTP ve HTTP üzerinden yazılım yükseltmesini destekle, sabit yazılım yedekliliği yükseltmenin başarısız olmasını önler
-
Destek DHCP istemcisi/Relay/Snooping/Snooping seçeneği 82/Relay seçeneği 82
-
RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP'yi destekler
-
IPV6 Telnet sunucusu/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL desteği
Aksesuarlar
| Endüstriyel Optik Modül |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
