4 Port Endüstriyel PoE Değiştiricisi Hızlı Ethernet 10/100Mbps Yönetilmeyen DIN Monte Fansiz

Endüstriyel Bir Ağdaki Konumlandırma

IM-FP244FE, fiber seviyesinde dayanıklılığa sahip kompakt bir PoE erişim düğümü olarak tasarlanmıştır.

Endüstriyel ağın kenarında, saha cihazlarına yakın konumlanır, aynı zamanda çift fiber bağlantılar aracılığıyla omurgaya güvenilir yukarı bağlantı yollarını korur.

Anahtar, trafik politikalarını veya topoloji mantığını yönetmek için tasarlanmamıştır.

Rolü tamamen fiziksel ve elektrikseldir:

Saha cihazlarını toplamak

Ethernet üzerinden güç sağlamak

Yedekli fiber yolları aracılığıyla verileri yukarı taşımak

Bu, yapılandırılabilirlikten daha fazla kullanılabilirliğin önemli olduğu ağlar için bir yapı taşı haline getirir.

Neden Çift Fiber Burada Önemlidir

Tek fiberli endüstriyel anahtarların aksine, IM-FP244FE iki bağımsız Hızlı Ethernet SFP portu sağlar.

Bu portlar genellikle üç şekilde kullanılır:

Birincil + Yedek Fiber Bağlantıları

Bir fiber ana yukarı bağlantı görevi görür, diğeri bekleme yolu olarak.

Çift Yönlü Toplama

Bir fiber yukarı, diğeri aşağı bağlanır, doğrusal veya segmentli bir topoloji oluşturur.

Fiziksel Yol Yedekliliği

Kablo hasarının etkisini azaltmak için fiber rotaları farklı kanalları veya yönleri izler.

Anahtarın kendisi halka protokolleri veya arıza devri mantığı gerçekleştirmez.

Yedeklilik fiziksel katmanda veya yukarı akış ekipmanı aracılığıyla sağlanır - bu cihazı basit ve öngörülebilir tutar.

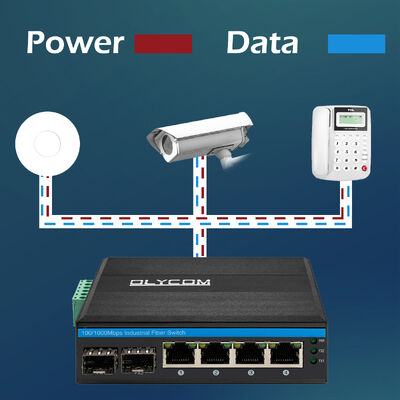

Saha Kenarında PoE

Dört bakır port, her biri bir saha cihazını doğrudan güçlendirebilen IEEE 802.3af PoE çıkışı sağlar.

Tipik olarak güç verilen ekipman şunları içerir:

Sabit IP kameralar

Kompakt kablosuz erişim noktaları

PoE özellikli endüstriyel sensörler

Küçük izleme terminalleri

Güç ve veri tek bir Ethernet kablosu üzerinden iletilir, bu da şunları ortadan kaldırır:

Yerel güç adaptörleri

Ek güç kablolaması

Zorlu ortamlarda ek arıza noktaları

Bu, özellikle dış mekan kabinlerinde, yol kenarı muhafazalarında ve dağıtılmış endüstriyel sitelerde değerlidir.

Trafik Davranışı ve Veri Bütünlüğü

IM-FP244FE, gecikme optimizasyonuna karşı kararlılığı önceliklendirerek depolama ve iletme mekanizmasını kullanarak trafiği iletir.

Çerçeveler, ağ boyunca hata yayılmasını azaltarak iletimden önce tamamen alınır ve doğrulanır.

Akış kontrol mekanizmaları, tıkanıklık oluştuğunda trafiği otomatik olarak düzenler, kameralardan veya sensörlerden gelen geçici ani yükler sırasında paket kaybını önler.

Dahili tamponlama, anahtarın fiber bant genişliği kısıtlı olsa bile PoE cihaz trafiğini eşzamanlı olarak kararlılık olmadan işlemesine olanak tanır.

Elektriksel ve Çevresel Stres İçin Üretildi

Donanım platformu, elektriksel gürültü ve aşırı sıcaklıkların normal olduğu, istisnai olmadığı ortamlar için tasarlanmıştır.

Anahtar tasarım özellikleri şunları içerir:

Toz direncine karşı IP40 metal muhafaza

Endüstriyel sınıf EMI/EMS bağışıklığı

-40°C ila +75°C arasında kararlı çalışma

Yoğuşmasız yüksek nem toleransı

Anahtar, motorların, trafo merkezlerinin, demiryolu sistemlerinin ve ağır endüstriyel ekipmanların yakınında güvenilir kalır.

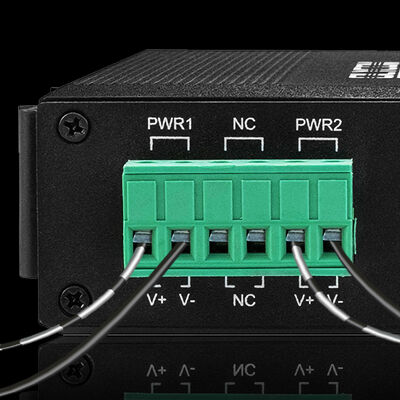

Güç Giriş Felsefesi

Geniş bir DC giriş aralığı, anahtarın şunlardan çalışmasına olanak tanır:

Endüstriyel DC veri yolları

Batarya yedekli güç sistemleri

Güneş veya uzak güç kaynakları

Ters polarite koruması, kurulum sırasında kablolama hatalarını azaltır.

Düşük boşta güç tüketimi, fansız tasarımı ve uzun hizmet ömrünü destekler.

Tipik Dağıtım Senaryoları

1. Yedekli PoE Kamera Düğümleri

Kamera çalışma süresinin kritik olduğu ve fiber yollarının korunması gereken endüstriyel parklarda, tünellerde veya tesis çevrelerinde kullanılır.

2. Dağıtılmış Sensör Kümeleri

İşlem alanlarındaki birden fazla PoE sensörünü toplar ve verileri yedekli fiber bağlantıları aracılığıyla yukarı taşır.

3. Yol Kenarı ve Demiryolu Kabinleri

Kontrol merkezine çift fiber yollarını korurken izleme cihazlarına ve kontrolcülere güç ve bağlantı sağlar.

4. Enerji ve Kamu Hizmetleri İzleme Noktaları

Fiziksel erişimin sınırlı olduğu ve kesinti süresinin maliyetli olduğu trafo merkezlerinde, pompa istasyonlarında veya su arıtma tesislerinde kurulur.

5. Zorlu Endüstriyel Alanlar

Toz, titreşim ve elektriksel parazitin kaçınılmaz olduğu madencilik, metalurji ve petrokimya ortamları için uygundur.

Bu Model Neden Mevcut

IM-FP244FE basitleştirilmiş yönetilen bir anahtar değildir.

Fiziksel yedekliliğe sahip, özel amaçlı bir PoE kenar cihazıdır.

Yapılandırma esnekliğini şunlar için takas eder:

Elektriksel basitlik

Öngörülebilir davranış

Uzun vadeli kararlılık

Kenarda PoE ve yukarıda fiber yedekliliği gerektiren endüstriyel sistemler için - yazılım karmaşıklığı olmadan,

IM-FP244FE tasarıma doğal olarak uyar.
