Olycom Mini Sağlam Hızlı Ethernet PoE/PoE+ Fiber Switch
Spesifikasyon
|
Ürün Adı
|
10/100Mbps Endüstriyel PoE Fiber Switch ((1F+2TP)
|
|
Model numarası.
|
IM-FP122FE
|
|
Liman
|
1x100M SFP Fiber
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
2x10/100M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)

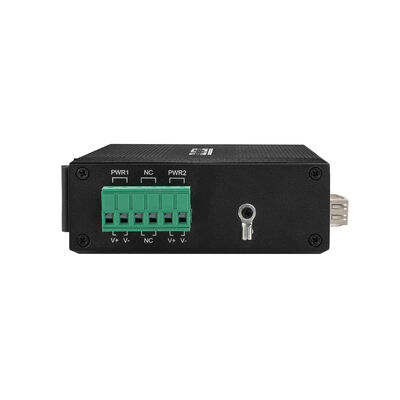

1x6-PIN güç terminal bloğu
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3at 30W ((PoE+)
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 0.6Gbps (trafik sıkışıklığı olmayan)
Gönderme hızı: 0.4464Mmps
MAC: 4K
Paket tamponu boyutu: 1.75Mb
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, Fiber, Ağ, PoE
Güç.
Fiber: FX1
Açık: iletim normal.
Kapalı: iletim normal değil ((hatalı optik modül veya bağlantısı kesilmiş)
Bakır turuncu: PoE göstergesi
PoE çalışıyor.
Kapalı: PoE çalışmıyor veya bu Non-PoE cihazı
Bakır yeşil: Hız göstergesi
Açık: iletim hızı 100 Mbps
Göz kırpıyor: iletiliyor.
Kapalı: Bağlantı kopmuş veya çalışma hızı 10Mbps
|
|
Güç tüketimi
|
PoE≤5W olmadan tam yük
|
|
Güç kaynağı
|
PoE güç kaynağı giriş voltajı: 48V (max 52V)
Tek PoE güç kaynağı çıkış gücü: 30W (port 1~2)
Toplam bütçe: 60W
PoE çıkış voltajı: 48V
Ters bağlantı: destek
|
|
PoE Kablolama
|
1/2 (V+), 3/6 (V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 114*93*35mm

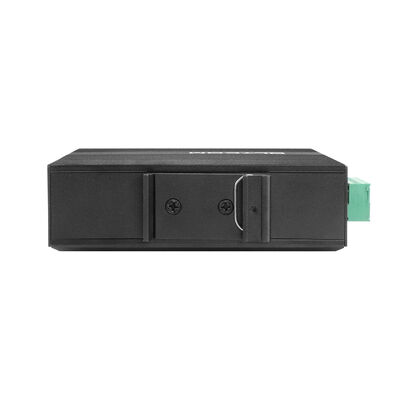

Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.35Kg/0.45Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
1. Ne? Çok özel bir endüstriyel sorunu çözen küçük bir PoE anahtarı.
Olycom IM-FP122FE ağ çekirdeği ya da özellik ağırlığındaki bir anahtar olmaya çalışmıyor.
Tek bir amaç için var:
Birkaç saha aygıtını güçlendirin ve verilerini fiber üzerinden güvenilir bir şekilde ve yapılandırmadan uzaklara gönderin.
2 Fast Ethernet PoE bağlantısı ve 1 fiber bağlantısı ile bu birim endüstriyel ağın kenarında yer alıyor:
Yol kenarında bir dolabın içinde, bir makinenin yanında, bir direğin üzerinde ya da bir kontrol kutusunda yer, güç ve güvenilirlik gibi özelliklerden daha önemli olan şeyler.
Yönetim yok, kurulum yok, sadece bağlan, güç ver ve git.
2Bu tasarımın neden mantıklı olduğunu.
Gücün HardFiber olduğu PoE Buradaki gerçek yıldız
Bakır kablolar 100 metre uzaklıkta durur.
Fiber yapmaz.
100Mbps'lik SFP portu, 120 km'ye kadar mesafeyi desteklerken, bu küçük anahtarın:
Alan cihazlarının yanına otur.
Verileri doğrudan uzaktaki kontrol odasına gönder.
Sert, gürültülü veya yıldırım eğilimli ortamları güvenli bir şekilde geçin
Uygulama, IM-FP122FE'nin bir fiber omurgası olan PoE destekli bir alan düğümü gibi davranmasını sağlar.
3Kirli, sıcak ve gürültülü yerler için tasarlanmış.
Bu düğme hoş olmayan bir yerde yaşayacağını varsayıyor.
-40°C'den 75°C'ye kadar çalışma aralığı
IP40 metal kabın
ESD, dalgalanma ve elektrik gürültüsüne direnç (EMS Seviye 3)
Demiryolu trafiğine uygun (EN 50121-4)
Bir kere kurulduğunda, yıllarca bakımsız kalması gerekiyor.
4- Yönetim yok.
Web kullanıcı arayüzü, CLI, VLAN kuruluşu yok.
Bu bir sınırlama değil, tasarım felsefesi.
Yapılandırma hataları yok
Firmware uyumluluğu sorunları yok
Bakım masrafları yok.
Küçük PoE dağıtımları için, basitlik genellikle daha yüksek güvenilirliğe eşittir.
5Genellikle kullanıldığı yerler
Kompakt Endüstriyel İzleme Noktaları
Sadece bir veya iki kameraya ihtiyaç duyan yerler için mükemmel, örneğin:
Fabrika köşeleri
Küçük atölyeler
Giriş kapıları veya çevre
PoE kameraya güç veriyor, fiber videoyu geri gönderiyor. Tamam.
6. Yol kenarında ve demiryolu rayları kenarında dolaplar
Trafik ve demiryolu ortamlarında, alan sınırlıdır ve koşullar zor.
IM-FP122FE kompakt dolaplara kolayca sığar, PoE üzerinden izleme cihazlarını güçlendirir ve veriyi uzun mesafe lif üzerinden merkezi sistemlere gönderir.
7. Utilities & Uzak İzleme Siteleri
Alt istasyonlarda, su arıtma tesislerinde veya pompalama istasyonlarında:
Alan sensörleri RJ45 üzerinden bağlantı kurar.
PoE yerel güç adaptörlerini ortadan kaldırır.
Fiber, istikrarlı, müdahalesiz iletimi sağlar
Basit ama çok güvenilir bir çözüm.
8Zorlu Endüstriyel Bölgeler
Maden, petrokimya ve metalürji alanları aşağıdakilerden yararlanır:
Toz geçirmez kabın
Elektriksel gürültü toleransı
9. Geniş sıcaklıkta çalışma
Tüketici ekipmanlarının hızlıca arızalanması durumunda düşük güçlü PoE cihazlarını çevrimiçi tutar.
Bakır sınırlarının ötesine PoE'yi genişletmek
PoE cihazlarının 100 metrenin çok ötesine yerleştirilmesi gerektiğinde, bu anahtar temiz bir köprü gibi davranır:
Cihaz tarafında bakır + PoE
Omurga tarafındaki lifler
Yeniden tasarlama yok, fazladan dönüştürücü yok.
Kısacası
IM-FP122FE özelliklerle ilgili değil.
Bu çok iyi bir iş yapmakla ilgilidir:
Küçük bir sayıda endüstriyel cihazı güçlendirin ve verilerini uzun mesafe lif üzerinden güvende aktarın.
Boyut
-
1pc anahtarı
-
1pc kullanma kılavuzu
Not:
Aksesuarlar ((DIN ray destek, optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) ambalaj kutusuna dahil değildir, lütfen kendiniz hazırlayın veya bizden tam bir set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 11.4*9.3*3.5cm
İç kutu boyutu: 23*16.5*5.8cm
Ürün ağırlığı: 0.35Kg
Paket ağırlığı: 0.45Kg
Ana kutu boyutu: 67*33*47cm
Ambalaj miktarı: 40 pcs
Paket ağırlığı: 20Kg
Aksesuarlar
|
Endüstriyel Optik Modül
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC12V1.67A
|
AC220V'den DC12V1.67A'ya, -30°C~70°C
|
|
IM-DAC220/DC24V1A
|
AC220V'den DC24V1A'ya, -30°C~70°C
|
