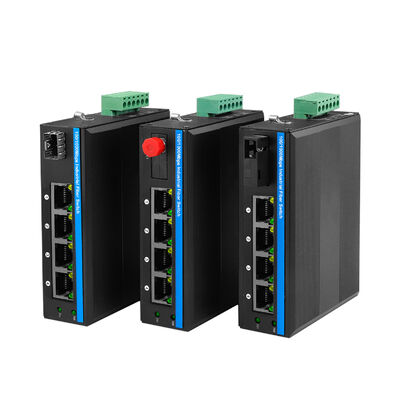

4 Port PoE/PoE+ Hızlı Ethernet Endüstriyel Fiber Switch
Sağlam Ethernet anahtarının teknik verileri
|
Ürün Adı
|
10/100Mbps Endüstriyel PoE Fiber Switch ((1F+4TP)
|
|
Model numarası.
|
IM-FP144FE
|
|
Liman
|
1x100M SFP Fiber
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
4x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
1x6-PIN güç terminal bloğu
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3at 30W ((PoE+)
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 1 Gbps (trafik sıkışıklığı olmayan)
Aktarım oranı: mmps
MAC: 4K
Paket tamponu boyutu: 1.75Mb
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, Fiber, Ağ, PoE
Güç.
Fiber: FX1
Açık: iletim normal.
Kapalı: iletim normal değil ((hatalı optik modül veya bağlantısı kesilmiş)
Bakır turuncu: PoE göstergesi
PoE çalışıyor.
Kapalı: PoE çalışmıyor veya bu Non-PoE cihazı
Bakır yeşil: Hız göstergesi
Açık: iletim hızı 1000 Mbps
Göz kırpıyor: iletiliyor.
Kapalı: Bağlantısı kesilmiş veya çalışma hızı 10/100Mbps
|
|
Güç tüketimi
|
PoE≤5W olmadan tam yük
|
|
Güç kaynağı
|
PoE güç kaynağı giriş voltajı: 48V (max 52V)
Tek PoE güç kaynağı çıkış gücü: 30W (port 1~4)
Toplam bütçe: 120W
PoE çıkış voltajı: 48V
Ters bağlantı: destek
|
|
PoE Kablolama
|
1/2 (V+), 3/6 (V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 114*93*35mm

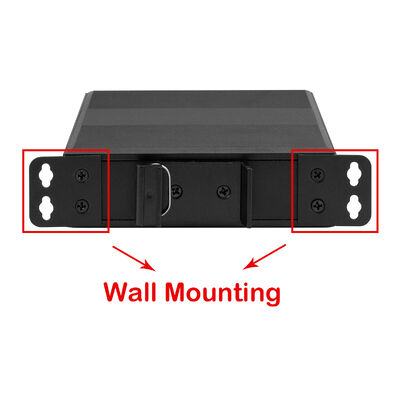

Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.35Kg/0.45Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
4 Port PoE Switch'e Giriş
Bir Fiber Link'in Çoklu Cihazları Beslemesi Gerektiğinde
IM-FP144FE çok yaygın bir endüstriyel gerçeklik için tasarlanmıştır:
Büyük bir düğmeye ihtiyacınız yok. Sadece kenarda güvenilir bir şekilde çalışan birkaç PoE cihazına ihtiyacınız var. Hepsi tek bir fiber bağlantısına bağlı.
Dört Fast Ethernet PoE bağlantısı ve bir uzun menzilli fiber arayüzü ile bu kompakt endüstriyel anahtar yerel güç ve bağlantı merkezi olarak çalışır.Tam olarak cihazların yerleştirildiği yerde oturuyor .
Dört cihaz, bir kutu, sıfır yapılandırma
Gerçek dağıtımlarda, saha mühendisleri genellikle aynı kısıtlamalarla karşı karşıyadır:
Sınırlı dolap alanı
Konforlu AC prizleri yok.
Zorlu elektrik ve çevresel koşullar
IM-FP144FE bunu basit bir formülle cevaplıyor:
4 × IEEE 802.3af PoE portları (port başına 15,4W)
1 × 100Mbps SFP fiber uplink
Yönetim yok, kurulum yok, öğrenme eğrisi yok
Kameralar, kablosuz AP'ler veya PoE sensörleri Ethernet kabloları üzerinden anında güçlendirilirken, fiber verilerini uzun mesafeler boyunca güvenli bir şekilde taşır.
Önce lif, sonra bakır
Bakır Ethernet yerel olarak harika ama mesafe açısından berbat.
Bu düğme bakırı mantıklı olduğu yerde tutar (son 100 metre) ve diğer her şeyi liflere verir.
SFP bağlantı noktası, IM-FP144FE'nin aşağıdakileri yapmasını sağlayan 120 km'ye kadar uzun mesafeli iletimi destekler:
Ekipmanın yakınında oturun.
Elektromanyetik müdahaleden kaçının.
Dış ve endüstriyel alanlarda yaygın olan topraklama ve yıldırım risklerini atlamak
Dağınık saha ortamları ve merkezi kontrol ağları arasında temiz ve güvenilir bir köprüdür.
Göz ardı edilecek şekilde yapılmış (iyi bir şekilde)
Kurulduğunda, bu cihaz arkaplanda kaybolur.
-40°C'den 75°C'ye kadar çalışma aralığı
IP40 metal kabın
ESD, dalgalanma ve elektrik gürültüsüne karşı koruma
Taşıma ve demiryolu ortamları için sertifikalandırılmıştır (EN 50121-4)
Fan yok, yazılım güncellemesi yok, uzaktan erişim gerekmiyor.
Sadece sürekli operasyon.
Neden Yönetilmeyen Burada Doğru Seçenektir
Küçük PoE kümeleri için, yönetim genellikle değer yerine risk ekler.
IM-FP144FE kasıtlı olarak:
Yapılandırma hataları
Firmware uyumluluk sorunları
Eğitim gereksinimleri
Bu, düzinelerce veya yüzlerce aynı ünitenin sahada öngörülebilir bir şekilde davranması gereken büyük ölçekli dağıtımlar için özellikle çekici hale getiriyor.
Tipik Gönderim Skenarileri
1Kompakt Gözetleme Grubu
Atölyelerde, fabrika bölgelerinde veya çevre alanlarında dört IP kameraya kadar güç verin ve bağlayın. Hepsi tek bir fiber bağlantısı üzerinden video gönderiyor.
2Endüstriyel Sensör Toplama
Bir yerde birden fazla PoE sensöründen veya izleme cihazından veri toplayın, sonra her şeyi SCADA veya izleme platformlarına aktarın.
3. Yol kenarında ve ray kenarında tesisler
Trafik sistemlerinde ve demiryolu altyapısında, bir ünite bir dolabın içindeki birkaç izleme cihazını güçlendirebilirken, fiber kontrol merkezlerine uzun mesafeli iletişimi ele alır.
4Utilities & Remote Facilities
Çevre toleransının ve elektrik sağlamlığının gelişmiş anahtarlama özelliklerinden daha önemli olduğu alt istasyonlarda, pompa istasyonlarında veya arıtma tesislerinde kullanılır.
5. Zorlu Sanayi Alanları
Madencilik, petrokimya ve metalürji ortamları, toz geçirmez kablosundan ve ekstra güç kablosu olmadan istikrarlı PoE teslimatından yararlanır.
Öğrendiklerimiz
IM-FP144FE bant genişliğini ölçeklendirmek veya trafik akışlarını yönetmek için değildir.
Çoklu cihazların temiz bir şekilde güçlendirilmesi ve verilerinin zor ortamlardan güvenilir, basit ve yıllarca bir kerede taşınması ile ilgilidir.
Mekanik çizim
- 1pc anahtarı
- 1pc kullanma kılavuzu
Not:
Aksesuarlar ((DIN ray destek, optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) ambalaj kutusuna dahil değildir, lütfen kendiniz hazırlayın veya bizden tam bir set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 11.4*9.3*3.5cm
İç kutu boyutu: 23*16.5*5.8cm
Ürün ağırlığı: 0.35Kg
Paket ağırlığı: 0.45Kg
Ana kutu boyutu: 67*33*47cm
Ambalaj miktarı: 40 pcs
Paket ağırlığı: 20Kg
Aksesuarlar
|
Endüstriyel Optik Modül
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC12V1.67A
|
AC220V'den DC12V1.67A'ya, -30°C~70°C
|
|
IM-DAC220/DC24V1A
|
AC220V'den DC24V1A'ya, -30°C~70°C
|
Sık Sorulan Sorular
1Hangi çipe dayanıyor?
Olycom: Realtek
2- Özel yapabilir miyim?
Evet.
Logo, model adı, etiket, PVC maske ve ürün parçaları gibi OEM hizmetlerini destekliyoruz ((montaj kiti, güç terminal bloğu vb.)
3Kendi paket kutumu alabilir miyim?
Evet, standart ambalaj kutusunda Çin harfleri ya da logo yok.
Kendi versiyonunuzu özelleştirmek sorun değil. Logo, model adı ya da sloganlar gibi.
4Ödeme şartlarınız nedir?
Çoğu durumda T / T havale yapıyoruz ve tüm miktar nakliye öncesi toplanmalıdır.
Örnek siparişler için, daha kısa işlem süresi için PayPal ödeme alırız.
Bazen Alipay veya WeChat ödeme iyi olur, durumlara bağlı.
