Olycom Compact 4 Port 100M Fiber Network Switch
4 Port Ethernet Değiştiricisinin Ana Özellikleri
1Fiber-First Endüstriyel Topolojiler için tasarlanmıştır.
IM-FS220FE, bakırın yalnızca kenarda kullanıldığı fiber merkezli endüstriyel ağ tasarımları için özellikle uygundur.Cihaz, mühendislerin yönetim karmaşıklığını getirmeden basit ama etkili bir yedeklik oluşturmasına izin verir.. Bir halka, çift yerleşim veya nokta noktası topolojisinde dağıtıldığında, anahtar, bir fiber bağlantısı kesilse bile kritik iletişim yollarının kullanılabilir kalmasını sağlar.
Bu tasarım felsefesi, IM-FS220FE'yi, istikrarın ve öngörülebilirliğin gelişmiş yazılım özelliklerinden daha önemli olduğu kurulumlar için ideal kılar.ya da eski endüstriyel sistemler.
2Yapılandırma riski olmadan istikrarlı performans
Tamamen yönetilmeyen bir anahtar olarak, IM-FS220FE yapılandırma hatalarını, sabit yazılım bağımlılıklarını ve yazılım bakım döngülerini ortadan kaldırır.depolama ve yönlendirme mimarisi kullanarak trafiği hemen yönlendirir., bozulmuş paketleri filtrelemek ve patlama koşullarında tutarlı verimi korumak.
Cömert bellek kaynakları (128M DRAM ve 4Mb paket tamponu), düğmenin seçim sistemleri, alarmlar,Ya da sensör patlamaları zaman hassas sanayi süreçlerinde bile güvenilir bir iletişimi sağlar..
3Elektriksel ve çevresel streslere dayanacak şekilde inşa edilmiş.
Endüstriyel ortamlar genellikle ağ ekipmanlarını voltaj dalgalanmalarına, elektromanyetik müdahaleye ve aşırı sıcaklıklara maruz bırakır.IM-FS220FE bu koşullarda güvenilir bir şekilde çalışmak için tasarlanmıştır., 6KV Ethernet artış koruması, EMS Seviye 3 bağışıklığı ve sağlam bir metal kabın.
Geniş çalışma sıcaklık aralığı (-40 °C'den 75 °C'ye kadar) dış mekan dolaplarında, ray kenarında, alt istasyonlarda,Ek soğutma veya çevresel kontrol sistemlerine ihtiyaç duymadan fabrika katlarıBu, hem konuşlandırma hem de uzun vadeli işletme maliyetlerini önemli ölçüde azaltır.
4Endüstriyel dolaplar için basitleştirilmiş güç entegrasyonu
Geniş DC12?? 52V güç girişi, anahtarın kontrol güç kaynakları ve yedek pil sistemleri de dahil olmak üzere yaygın endüstriyel güç kaynaklarından doğrudan beslenmesini sağlar.Ters kutup koruması, cihazı kurulum ve bakım sırasında daha fazla korur.
Düşük güç tüketimi ve kompakt DIN ray şekil faktörü ile IM-FS220FE, çok sayıda sitede ve projede standartlaştırmayı kolaylaştıran, alan kısıtlı kontrol dolaplarına doğal olarak uyar.
5Güvenilirlik Kritik Kenar Ağlar için İdeal Seçim
IM-FS220FE, özellikle aşağıdakiler için uygundur:
Yönetilen geçiş olmadan çift fiber yolları gerektiren endüstriyel sistemler
Temizlik erişiminin sınırlı olduğu uzak veya insansız siteler
Eski otomasyon ağları bakırdan fiber'e aşamalı olarak göç ediyor
Uzun yaşam döngüsüne ve operasyonel basitliğe öncelik veren altyapı projeleri
İhtiyaçsız fiber bağlantısını, endüstriyel seviyede korumayı ve plug-and-play işlemini birleştirerek, IM-FS220FE dengeli,zorlu endüstriyel ortamlar için düşük riskli ağ çözümü.
Endüstriyel Fiber Değiştiricisi Spesifikasyonu
|
Ürün Adı
|
10/100Mbps Endüstriyel Fiber Switch ((2F+2TP)
|
|
Model numarası.
|
IM-FS220FE
|
|
Liman
|
2x100M SFP Fiber
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
2x10/100M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)

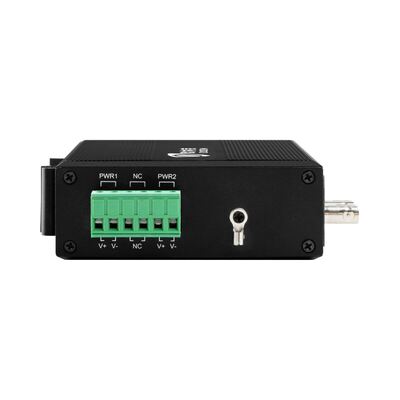

1x6-PIN güç terminal bloğu
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 0.8Gbps (trafik sıkışıklığı olmayan)
Gönderme hızı: 0.5952Mmps
MAC: 4K
Paket tamponu boyutu: 1.75Mb
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, Fiber, Ağ, PoE
Güç.
Fiber: FX1, FX2
Açık: iletim normal.
Kapalı: iletim normal değil ((hatalı optik modül veya bağlantısı kesilmiş)
Bakır turuncu: PoE göstergesi
PoE çalışıyor.
Kapalı: PoE çalışmıyor veya bu Non-PoE cihazı
Bakır yeşil: Hız göstergesi
Açık: iletim hızı 100 Mbps
Göz kırpıyor: iletiliyor.
Kapalı: Bağlantı kopmuş veya çalışma hızı 10Mbps
|
|
Güç tüketimi
|
Tam yükleme ≤5W
|
|
Güç kaynağı
|
Gereksiz DC12V ~ DC52V giriş, tipik olarak DC12V / DC24V / DC48V
Ters bağlantı: destek
|
|
Çevre
|
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 114*93*35mm
Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.35Kg/0.45Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Uygulama
Seçmeli Modeller
Aksesuar
|
Endüstriyel Optik Modül
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC48V1.6A
|
AC220V'den DC48V1.6A'ya, -30°C~70°C
|
|
IM-DAC220/DC48V2.5A
|
AC220V'den DC48V2.5A'ya, -40°C~70°C
|
Sık Sorulan Sorular
Garanti süreniz nedir?
Fiber Ethernet medya dönüştürücü veya fiber optik PoE anahtarı gibi ticari modeller için 1 yıl.
Endüstriyel kalite ürünler için 3 yıldır.
Eğer modeller Olycom şirketindense ömür boyu teknik destek veriyoruz.
Kendi ambalaj kutumu alabilir miyim?
Evet, standart ambalaj kutusunda Çin harfleri ya da logo yok.
Kendi versiyonunuzu özelleştirmek sorun değil. Logo, model adı ya da sloganlar gibi.
Ödeme şartlarınız nedir?
Çoğu durumda T / T havale yapıyoruz ve tüm miktar nakliye öncesi toplanmalıdır.
Örnek siparişler için, daha kısa işlem süresi için PayPal ödeme alırız.
Bazen Alipay veya WeChat ödeme iyi olur, durumlara bağlı.
Sertifikan var mı?
Evet, şirketimiz ISO9001 sertifikalı.
Modellerimiz için CE/FCC/RoHS/E-mark/CCC sertifikalarımız var.
Etiket nasıl görünüyor?
Üretilen her ürün için 2 kopya olacak. Biri cihazın üzerine, diğeri de ambalaj kutusunun üzerine olacak.
Farklı dillerde ve içeriklerde mevcut, bu yüzden logo veya model adınızı ekleyebilirsiniz.
Hangi Incoterms'i destekliyorsunuz?
Biz bir EXW fabrikasıyız, EXW terimi odak noktamızdır.
Bazen toplu siparişler için FOB / CIF yapıyoruz, bu durumlara bağlı. Daha fazla bilgi için lütfen bizimle iletişime geçin.
