24 Port Rack'e Monte Edilebilen L2/L3 Yönetilebilir Gigabit Fiber Switch
Olycom Ethernet Switch'e Genel Bakış
Olycom IM-FS042400GW, istikrar, ölçeklenebilirlik ve operasyonel sürekliliğin kritik olduğu büyük ölçekli ve uzun vadeli endüstriyel ağ senaryoları için tasarlanmış endüstriyel bir Katman 2 yönetilebilir Ethernet switch'idir.
Hem yüksek yoğunluklu bir erişim switch'i hem de fiber özellikli bir toplama düğümü olarak işlev görmek üzere tasarlanmıştır ve karma medya dağıtımını karmaşık endüstriyel ortamlarda destekler.
Switch, mevcut kablolama altyapılarını yeniden tasarlamadan endüstriyel ağların genişlemesini sağlayan çok sayıda bakır Ethernet portu ile çoklu Gigabit fiber uplink'lerini entegre eder.
Dört Gigabit SFP arayüzü, uzun mesafeli optik iletim sağlarken, yirmi dört Gigabit Ethernet RJ45 portu, kenarda büyük cihaz bağlantısını destekler.
Birkaç port, COMBO arayüzleri olarak uygulanır ve saha kablolama koşullarına bağlı olarak fiber veya bakır arasında esnek seçim imkanı sunarak dağıtım kısıtlamalarını azaltır.
Zorlu konumlarda kesintisiz çalışmayı sağlamak için, IM-FS042400GW, -40°C ila +85°C arasında güvenilir bir şekilde çalışarak aşırı sıcaklık toleransı için tasarlanmıştır.
Sağlam IP30 dereceli metal muhafaza, endüstriyel kabinlerde yaygın olarak bulunan toz, titreşim ve mekanik strese karşı etkili koruma sağlar.
Çift AC 220V kutupsuz güç girişleri, güç yedekliliğini artırır ve voltaj dalgalanmalarına veya güç dengesizliğine karşı dayanıklılığı artırır.
Dahili olarak, switch 56 Gbps engelsiz bir anahtarlama kapasitesi sunarak, yoğun trafik yükleri altında bile tam hat hızı yönlendirmesi sağlar.
8K MAC adresi tablosu ve 4096'ya kadar VLAN kimliğinin desteği, switch'in büyük cihaz popülasyonlarını ve karmaşık trafik segmentasyon şemalarını yönetmesini sağlar.
Kapsamlı Katman 2 yönetim fonksiyonları—yedeklilik koruması, trafik optimizasyonu ve güvenlik kontrolü dahil—7/24 güvenilir ağ çalışmasını sağlar.
FCC, CE, NEMA-TS2 ve EN 50121-4 standartlarına uygunluk, endüstriyel otomasyon ve demiryolu trafik uygulamaları için uygunluğunu teyit eder.
Ürün, uzun vadeli dağıtım güvenliği sağlayan 1 yıllık değiştirme politikası ve 3 yıllık onarım hizmeti ile desteklenmektedir.
24 Port Ağ Switch'inin Özellikleri
| Ürün Adı |
10/100/1000Mbps Endüstriyel Yönetilebilir Fiber Switch (4F+24TP) |
| Model No. |
IM-FS042400GW |
| Port |
4 x 1000Mpbs SFP portu (FX3 ve FX4 portları COMBO portudur)
24x10/100/1000M UTP RJ45(Port 23 ve 24 COMBO portudur)
|
| Standart |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC Adres Tablosu Boyutu |
8K |
| Poe Standardı |
IEEE802.3af, IEEE802.3at (Poe isteğe bağlıdır, varsayılan Poe'suz) |
| Anahtarlama özellikleri |
İletim modu: depola ve ilet
Sistem bant genişliği: 56Gbps (trafik sıkışıklığı yok)
|
| Ağ medyası |
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift(≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift(≤100m)
SFP portu, iletim mesafesi: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED'ler |
Güç, ağ, fiber |
| Güç kaynağı |
Giriş voltajı: AC220V
Kutupsuz güç girişi: destek
|
| Çevre |
Çalışma sıcaklığı: -40°～ 85°C
Çalışma nemi: %5～95, yoğuşmasız
|
| Endüstri Standartları |
EMI: FCC Bölüm 15 Alt Bölüm B Sınıf A, EN 55022 Sınıf A, EN61000-6-4- Endüstriyel ortam için emisyon
EMS: EN61000-6-2-Endüstriyel ortam için bağışıklık, EN 61000-4-2 (ESD) Seviye 3, EN 61000-4-3 (RS) Seviye 3, EN 61000-4-4 (EFT) Seviye 3, EN 61000-4-5 (Dalgalanma) Seviye 3, EN 61000-4-6 (CS) Seviye 3, EN 61000-4-8
Trafik Kontrolü: NEMA-TS2, Titreşim: IEC 60068-2-6
Serbest düşme: IEC 60068-2-32, Şok: IEC 60068-2-27
Demiryolu Trafiği: EN 50121-4
|
| Mekanik bilgiler |
Güvenlik sınıfı: IP30
Boyut: 483x 294.6 x 44.5mm
|
| Garanti |
1 yıl içinde değiştirme; 3 yıl onarım |
Temel Özellikler
1. Port Mimarisi ve Medya Esnekliği
Switch, 20 km'den 100 km'ye kadar değişen iletim mesafelerine sahip tek modlu ve çok modlu modülleri destekleyen 4 × 1000 Mbps SFP fiber portu sağlar.
Fiber arayüzlerinden ikisi, fiber veya bakır seçimine izin vermek için ilgili bakır portlarla fiziksel kaynakları paylaşan COMBO portları olarak işlev görür.
Ek olarak, 24 × 10/100/1000 Mbps RJ45 Ethernet portu, hızlı cihaz entegrasyonu için otomatik müzakere ve otomatik MDI/MDIX'i destekler.
23 ve 24 numaralı portlar da COMBO arayüzleri olarak uygulanır ve kısıtlı endüstriyel sahalarda kablolama esnekliğini daha da artırır.
Bakır portlar, hem eski hem de modern endüstriyel cihazlarla uyumluluğu sağlayan 100 metreye kadar standart Ethernet kablolamasını destekler.
2. Endüstriyel Donanım Tasarımı

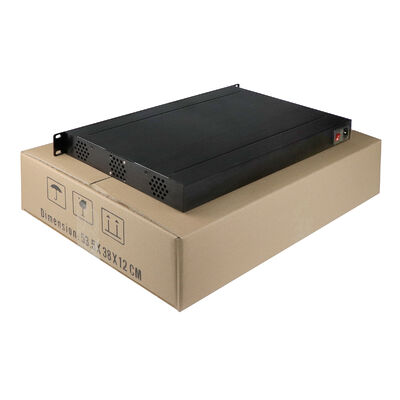

Muhafaza boyutları (483 × 294.6 × 44.5 mm), rafa monte endüstriyel kabinler için optimize edilmiştir.
Metal muhafaza, toz girişine ve mekanik darbeye karşı direnç sağlayan IP30 koruma standartlarını karşılar.

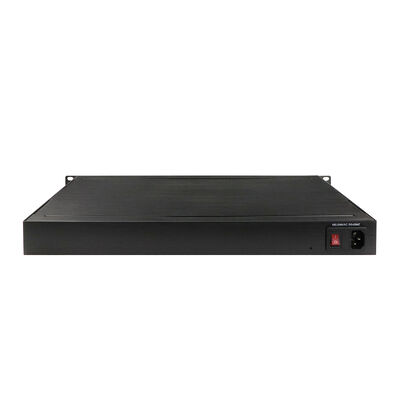

Çift AC 220V kutupsuz güç girişleri, polarite sorunlarını ortadan kaldırır ve güç güvenilirliğini artırır.
Cihaz, yüksek parazitli ortamlarda kararlı çalışma sağlayan FCC Bölüm 15 Sınıf A ve EN 61000-4 Seviye 3 dahil olmak üzere katı EMI ve EMS gereksinimlerini karşılar.
3. Ağ Yedekliliği ve Arıza Kurtarma
Switch, hızlı halka tabanlı yedeklilik için ITU-T G.8032 Ethernet Koruma Halkası (EPR)'yi destekler.
ERPS, STP, RSTP ve MSTP için ek destek, çeşitli endüstriyel ağ topolojileriyle uyumluluğu sağlar.
≤50 ms'lik arıza kurtarma süreleri, bağlantı arızaları sırasında hizmet kesintisini en aza indirir.
Dahili döngü algılama ve bastırma mekanizmaları, yayın fırtınalarını ve ağ dengesizliğini önler.
4. VLAN ve Çoklu Yayın Trafik Kontrolü
IEEE 802.1Q VLAN, port tabanlı VLAN, MAC tabanlı VLAN, IP alt ağ VLAN'ı ve protokol tabanlı VLAN dahil olmak üzere çoklu VLAN mekanizmaları desteklenir.
VLAN çevirisi, segmentli ağ alanları arasında sorunsuz bağlantı sağlar.
Çoklu Yayın VLAN Kaydı (MVR), VLAN sınırları arasında verimli çoklu yayın akışı dağıtımı sağlar.
Çoklu yayın trafiği, IGMP ve MLD gözetleme (v1/v2/v3) kullanılarak, filtreleme ve aracı raporlama fonksiyonlarıyla birlikte optimize edilir.
Bu özellikler, büyük ölçekli dağıtımlarda gereksiz çoklu yayın taşmasını önemli ölçüde azaltır.
5. QoS ve Trafik Optimizasyonu
Switch, veri bütünlüğünü sağlamak için bir depola ve iletme yönlendirme mekanizması kullanır.
9.6 KB'ye kadar jumbo çerçeve desteği, büyük veri paketleri için iletim verimliliğini artırır.
QoS fonksiyonları, trafik sınıflandırması, öncelik planlaması, CoS işaretlemesi ve hız sınırlaması içerir.
Giriş ve çıkış bant genişliği kontrolü, bağlı cihazlar arasında adil kaynak tahsisi sağlar.
Fırtına kontrol mekanizmaları, yayın, çoklu yayın ve bilinmeyen tek yayın trafiğini bastırır.
IEEE 802.3az Enerji Verimli Ethernet, düşük trafik dönemlerinde güç tüketimini dinamik olarak azaltır.
6. Güvenlik ve Erişim Kontrolü
Ağ erişimi, port veya MAC adresine dayalı IEEE 802.1X kimlik doğrulaması aracılığıyla korunur.
Merkezi kimlik doğrulama, RADIUS ve TACACS+ aracılığıyla desteklenir.
Esnek ACL politikaları, ayrıntılı trafik filtreleme ve erişim kısıtlamaları sağlar.
Ek korumalar arasında IP Kaynak Koruması, Dinamik ARP Denetimi ve HTTPS, SSL ve SSH v2 kullanılarak şifrelenmiş yönetim erişimi bulunur.
DHCP Gözetleme ve Seçenek 82 ile DHCP Rölesi, IP adresi atamasını korur ve sahte DHCP saldırılarını önler.
7. Bağlantı Toplama
Switch, statik toplamanın yanı sıra IEEE 802.3ad LACP'yi destekler.
Bant genişliğini ve yedekliliği artırmak için çoklu fiziksel bağlantılar tek bir mantıksal arayüzde birleştirilebilir.
Toplama grupları, omurga ve toplama katmanı bağlantıları için uygun olan 4 Gbps'ye kadar iş hacmi sağlayabilir.
8. Yönetim ve Bakım
Yönetim erişimi, Cisco tarzı CLI, Web GUI, SNMP v1/v2c/v3 ve Telnet aracılığıyla kullanılabilir.
Bellenim yükseltmeleri, yükseltme hatalarını önlemek için görüntü yedekliliği ile TFTP ve HTTP aracılığıyla desteklenir.
İzleme özellikleri arasında RMON, MIB II ve ayrıntılı olay günlüğü bulunur.
Port yansıtma, trafik analizi ve sorun giderme sağlar.
Entegre kablo teşhisi, açık veya kısa devre gibi kablolama hatalarını belirleyerek yerinde bakım süresini azaltır.
Zaman senkronizasyonu, NTP ve SNTP aracılığıyla desteklenir.
9. IPv6 Hazırlığı
Switch, yönetim ve yönlendirme düzlemlerinde tam IPv6 desteği sağlar.
Desteklenen hizmetler arasında IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, IPv6 üzerinden SSH/SSL, TFTPv6 ve NTPv6 bulunur.
IPv6 ACL ve IPv6 QoS, çift yığın veya yalnızca IPv6 ağlarında tutarlı politika uygulaması sağlar.
10. Çevresel Güvenilirlik
Cihaz, IEC 60068 standartlarına uygun olarak titreşim, şok ve serbest düşme için test edilmiştir.
5%–95% yoğuşmasız nemde güvenilir bir şekilde çalışır.
Demiryolu sistemleri, dış mekan kabinleri, madencilik tesisleri ve petrokimya tesislerinde sürekli çalışma için tasarlanmıştır.
WEB UI
- Kablo teşhisini destekler ve arıza noktasını bulabilir
- IEEE802.3az EEE (Enerji Verimli Ethernet) Yönetimini destekler, güç tüketimini optimize eder
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkası(EPR)'yi destekler
- Qos'u destekler, trafik sınıflandırması Qos, Cos, bant genişliği kontrolü (giriş/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler
- IEEE802.1q VLAN,VLAN portunu, Mac VLAN'a dayalı, IP alt ağ VLAN'ı, Protokol VLAN'ı, VLAN dönüştürme, MVR'yi destekler
- Dinamik IEEE802.3ad LACP bağlantı toplamasını, statik bağlantı toplamasını destekler
- IGMP/MLD gözetleme V1/V2/V3, IGMP filtreleme/modülasyon, IGMP aramasını destekler
- IGMP aracı raporunu, MLD gözetlemeyi destekler
- Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL, TACACS+,HTTP/HTTPS, SSL/SSH v2'ye dayalıdır
- Cisco® benzeri CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet'i destekler
- TFTP ve HTTP aracılığıyla yazılım yükseltmesini destekler, bellenim yedekliliği yükseltme hatasını önler
- DHCP istemcisi/Röle/Gözetleme/Gözetleme seçeneği 82/Röle seçeneği 82'yi destekler
- RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP'yi destekler
- IPV6 Telnet sunucusu /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL'yi destekler.
Uygulama
1. Büyük Ölçekli Endüstriyel Otomasyon
Büyük fabrikalarda ve proses otomasyon sistemlerinde kapsamlı cihaz bağlantısını destekler.
RJ45 portları, PLC'leri, sensörleri, HMI'ları, kontrolörleri ve endüstriyel robotları bağlar.
VLAN segmentasyonu, üretim, izleme ve yönetim trafiğini ayırır.
Halka yedekliliği ve bağlantı toplama, karmaşık üretim hatlarında kararlı iletişimi sağlar.
2. Ulaşım ve Demiryolu Sistemleri
EN 50121-4 ile tam uyumlu, demiryolu iletişimi ve trafik kontrol ağları için uygundur.
Halka koruma protokolleri, sinyalizasyon ve izleme sistemlerinde hızlı kurtarma sağlar.
COMBO portları, yol kenarı kabinlerinde ve istasyonlarda fiber ve bakırın bir arada bulunmasını basitleştirir.
3. Enerji ve Kamu Hizmetleri Altyapısı
Trafo merkezleri, rüzgar çiftlikleri ve akıllı şebeke dağıtımları için idealdir.
Fiber portlar, kontrol merkezleri ve saha ekipmanları arasında uzun mesafeli bağlantılar sağlar.
Geniş sıcaklık toleransı, dış mekan ve uzaktan kurulumları destekler.
4. Endüstriyel Park ve Veri Merkezi Omurgası
Endüstriyel parklarda bir toplama veya omurga switch'i olarak işlev görür.
Yüksek anahtarlama kapasitesi, sunucular ve kontrol sistemleri arasındaki yoğun doğu–batı trafiğini destekler.
Esnek medya seçimi, omurga mimarisi tasarımını optimize eder.
5. Zorlu Ortam Büyük Dağıtımlar
Madencilik, metalurji ve petrokimya endüstrilerinde kullanılır.
Toza, elektromanyetik parazite ve aşırı sıcaklık değişimine karşı direnç gösterir.
Uzaktan yönetim ve teşhis, büyük sahalarda bakım çabasını azaltır.
6. Video Gözetimi ve İzleme
Büyük ölçekli IP kamera dağıtımları için optimize edilmiştir.
Çoklu yayın kontrolü, bant genişliği israfını azaltır.
QoS, görüntü kararlılığını sağlamak için video akışlarına öncelik verir.
7. IPv6 Geçişi ve IIoT Ağları
IPv6'ya geçiş yapan akıllı şehirler, dijital fabrikalar ve IIoT platformları için uygundur.
Yeni nesil endüstriyel ağ mimarileriyle uzun vadeli uyumluluğu sağlar.
Aksesuar
|
Endüstriyel Optik Modül
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
