8 Port Katman 2 Yönetilebilir 2.5G Fiber Switch
Özellikler
|
Ürün Adı
|
10/100/1000Mbps Yönetilebilir Endüstriyel Fiber Switch (2F+6TP)
|
|
Model No.
|
IM-FS260GW
|
|
Port
|
2*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
6*10/100/1000M UTP RJ45 (MDI/MDIX otomatik algılamayı destekler)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Anahtarlama Özellikleri
|
İletim modu: depola ve ilet
İletim gecikmesi: <10us
Sistem bant genişliği: 22Gbps (trafik sıkışıklığı yok)
DRAM boyutu: 128M
Flash boyutu: 16M
Paket tampon boyutu: 4Mb
VLAND ID'si: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Çerçeve: 9.6KB
|
|
Ağ Ortamı
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift (≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift (≤100m)
|
|
LED'ler
|
Güç, ağ, fiber
PWR: Güç
Turuncu: Bağlantı/ACT
Yeşil: 1000M Ağ Hızı (100Mb/s olduğunda kapalı)
Fiber: FX1/FX2
|
|
Güç Kaynağı
|

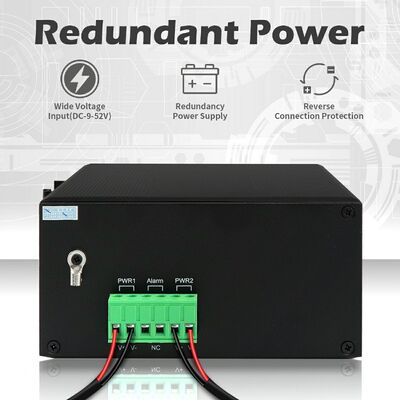

Yedekli DC12V~DC52V girişi, tipik olarak DC12V/DC24V/DC48V
Ters bağlantı: destek
|
|
Güç Tüketimi
|
Tam yükleme ≤5W
|
|
Çevre
|
Çalışma sıcaklığı: -40°C～75°C
Depolama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～90%, yoğuşmasız
Depolama nemi: %10～95%, yoğuşmasız
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B (Sınıf B) ANSI C63.4: 2014
|
|
Mekanik Bilgiler
|
Kabuk: Oluklu metal kabuk, IP40 sınıf seviyesi
Boyut: 158*115*60mm

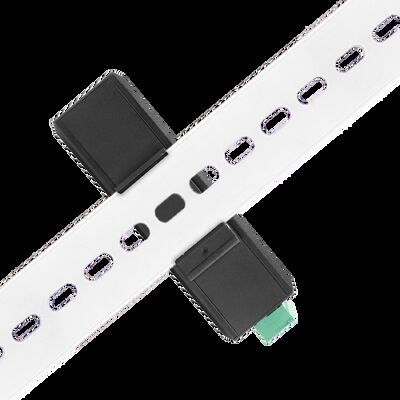

Montaj yöntemi: Din-ray/Duvara montaj
Ağırlık: 0.75Kg/0.9Kg (Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Temel Özellikler
1. Çok Yönlü Port Yapılandırması: 2 x 2.5Gbps SFP fiber portları (SM/MM uyumlu, 500m–120Km iletim) + 6 x 10/100/1000M UTP RJ45 portları (otomatik algılama MDI/MDIX), endüstriyel terminaller için fiber ve bakır ağların sorunsuz bağlantısını kolaylaştırır.
2. Gelişmiş Halka ve Yayılma Ağacı Desteği: ITU-T G.8032 Ethernet Koruma Halkası (EPR) ve IEEE 802.1d STP/802.1w RSTP/802.1s MSTP protokolleri ile uyumlu, hızlı ağ kurtarma (halka topolojileri için ideal) ve kritik uygulamalarda döngü önleme sağlar.
3. Yüksek Verimlilikte Veri İşleme: <10us iletim gecikmesi, 22Gbps engelsiz sistem bant genişliği, 19.344Mpps iletim hızı, 8K MAC adres tablosu, 4096 VLAN kimliği ve 4Mb paket tamponu ile depola ve ilet iletim modunu benimser—9.6KB'a kadar jumbo çerçeveleri destekler, büyük veri iletimini sorunsuz hale getirir.4. Sağlam Donanım Özellikleri: Kararlı ağ çalışması için veri işleme ve depolama yeteneklerini artıran 128M DRAM ve 16M Flash bellek ile donatılmıştır.
5. Sağlam Çevresel Uyarlanabilirlik: IP40 toz korumalı oluklu metal kabuk, 6KV dalgalanma koruması (IEC 61000-4-5: Diferansiyel ±2KV, Ortak ±6KV) ve ESD (±15KV hava, ±6KV temas) ve EFT'ye (±6KV) karşı direnç. -40°C～75°C çalışma sıcaklığında ve -40°C～85°C depolama sıcaklığında, %10～95% yoğuşmasız nemde çalışır—zorlu dış mekan ve endüstriyel ortamlar için uygundur.
6. Kapsamlı Ağ Yönetimi: Sezgisel yapılandırma için Web GUI, Cisco®-benzeri CLI, SNMP v1/v2c/v3 ve Telnet'i destekler. Kablo teşhisi (arıza noktası konumu), güç optimizasyonu için IEEE 802.3az Enerji Verimli Ethernet (EEE) ve VLAN (802.1q), dinamik/statik bağlantı toplama (LACP), QoS ve fırtına bastırma dahil olmak üzere gelişmiş özellikler sunar.
7. Güçlü Güvenlik Mekanizmaları: Ağ erişimini ve veri iletimini korumak için IEEE 802.1X kimlik doğrulama, RADIUS, ACL, TACACS+ ve HTTPS/SSL/SSH v2 şifrelemesini entegre eder. Geleceğe yönelik olarak TFTP/HTTP üzerinden yazılım yükseltmesini, ürün yazılımı yedekliliğini, DHCP istemcisi/Röle/Snooping'i, RMON'u, MIB II'yi ve IPv6 uyumluluğunu destekler.
8. Esnek Kurulum ve Uyumluluk: Sıkı kontrol kabinlerine kolay entegrasyon için 15811560mm (net ağırlık 0.75Kg) kompakt bir boyuta sahip Din-ray veya Duvara montajı destekler. Katı endüstriyel standartları karşılayan CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) ve FCC (47 CFR Bölüm 15 Alt Bölüm B Sınıf B) sertifikalarına uygundur.
9. Uzun Mesafe Bağlantısı: Fiber portlar 120Km'ye kadar (tek modlu) iletim mesafelerini desteklerken, RJ45 portları 100m'ye kadar CAT3/CAT4/CAT5 (10BASE-T) ve CAT5+ (100/1000BASE-TX) kablolarla çalışır—geniş ölçekli endüstriyel saha dağıtımları için idealdir.
Genel Bakış
Olycom IM-FS260GW, zorlu endüstriyel ortamlarda kararlı ve dayanıklı ağ bağlantısı için tasarlanmış yüksek performanslı bir 8 Port L2+ Ring Yönetilebilir Endüstriyel Ethernet Switch'tir.
2 x 100/1000/2500Mbps SFP fiber portuna (500m ila 120Km arasında değişen iletim mesafelerini destekleyen hem tek modlu hem de çok modlu fiberi destekler) ve 6 x otomatik algılamalı 10/100/1000Mbps UTP RJ45 portuna (MDI/MDIX ile tam uyumlu) sahiptir ve çeşitli endüstriyel cihazlar için esnek fiberden bakıra entegrasyon sağlar.
Aşırı koşullara dayanacak şekilde tasarlanan switch, -40°C ila 75°C sıcaklık aralığında çalışır, IP40 koruma derecesine sahiptir ve 6KV Ethernet dalgalanma koruması ile donatılmıştır—EMC endüstriyel sınıf gereksinimlerini karşılar ve FCC ve CE standartlarına uygundur. 22Gbps'lik engelsiz bir sistem bant genişliği ve gelişmiş halka ağ protokolleri desteği ile, verimli veri iletimi ve hızlı arıza kurtarma sağlar, bu da onu kritik endüstriyel altyapı ve büyük ölçekli ağ dağıtımları için güvenilir bir seçim haline getirir.
Ayrıca, uzun süreli operasyonel gönül rahatlığı için 3 yıllık garanti ve ömür boyu teknik destek sunar.
Uygulama
1. Otomasyon Odaklı Endüstriyel Ağlar
Otomatik üretim ortamlarında bir iletişim omurgası olarak konuşlandırılır, kontrol birimleri, algılama cihazları ve endüstriyel ekipmanlar arasında sorunsuz etkileşim sağlar. Operasyonel kontrol, teşhis ve üretim denetimi için tutarlı veri kullanılabilirliği sağlar.
2. Ulaşım ve Kamu Altyapı Sistemleri
Ağ sürekliliğinin kritik olduğu yol trafiği ve demiryolu iletişim ortamlarında uygulanır. Hızlı kurtarma mekanizmalarına sahip halka tabanlı mimariler, trafik sinyalleme ve demiryolu operasyonu için sistem kullanılabilirliğini, bağlantı veya düğüm arızası koşullarında bile korumaya yardımcı olur.
3. Fiber Destekli Özel İletişim Ağları
Yüksek kapasiteli veri taşımayı desteklemek için optik iletişim altyapılarında ve kurumsal düzeydeki özel ağlarda konumlandırılmıştır. Fiber SFP arayüzleri, coğrafi olarak dağınık tesisler ve ağ düğümleri arasında güvenilir, uzun mesafeli bağlantı sağlar.
4. Uzaktan Endüstriyel Varlıklar ve Denetleme Ağları
Kamu hizmetleri istasyonları, madencilik sahaları ve enerji üretim tesisleri gibi uzaktan ve insansız endüstriyel kurulumlar için bağlantıyı destekler. Zorlu ortamlarda güvenilir bir şekilde çalışmak üzere tasarlanmıştır ve merkezi izleme ve uzaktan yapılandırma sağlar.
5. Dış Mekan Gözetleme ve Erişim Ağları
Güvenlik ve izleme uygulamaları için dış mekan kabinlerine kurulur, IP kameralar, kablosuz cihazlar ve kenar izleme sistemleri için kararlı ağ erişimi sağlar. Endüstriyel sınıf koruma, elektrik dalgalanmaları ve aşırı hava koşulları altında sürekli çalışmayı sağlar.
6. Kurumsal Ölçekte Endüstriyel Bağlantı
Çeşitli iş ve operasyonel hizmetleri barındırmak için segmentli ağ mimarilerini ve öncelikli trafik yönetimini destekleyerek endüstriyel kampüsler, lojistik operasyonları ve endüstriyel parklar için bir ağ temeli olarak hizmet eder.
IEEE802.3az EEE (Enerji Verimli Ethernet) Yönetimini destekleyin, güç tüketimini optimize edin
STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkası (EPR) desteği
QoS, taşıma sınıflandırma QoS, CoS, bant genişliği kontrolü (giriş/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler desteği
IEEE802.1q VLAN, VLAN portu, Mac tabanlı VLAN, IP alt ağ VLAN, Protokol VLAN, VLAN dönüştürme, MVR desteği
Dinamik IEEE802.3ad LACP bağlantı toplama, statik bağlantı toplama desteği
IGMP/MLD snooping V1/V2/V3, IGMP filtreleme/modülasyon, IGMP arama desteği
IGMP aracı raporu, MLD snooping desteği
Güvenlik: port ve Mac tabanlı IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Cisco® benzeri CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet desteği
TFTP ve HTTP üzerinden yazılım yükseltmesini destekleyin, ürün yazılımı yedekliliği yükseltme hatasını önler
SSS
1, Hangi çipe dayanıyor?
Olycom: Vitesse
2, Özelleştirebilir miyim?
Olycom: Evet
LAN portları için 10/100/1000M otomatik algılamalıdır
3, 10/100M cihazlarla bağlayabilir miyim?
Olycom: Evet
LAN portları için 10/100/1000M otomatik algılamalıdır
Fiber portları için lütfen Web GUI veya CLI aracılığıyla 100Mbps hızı yapılandırın
4, SKD/CKD yapıyor musunuz?
C: Evet
Bir fabrika olarak, bunu birçok kez ele aldık.
