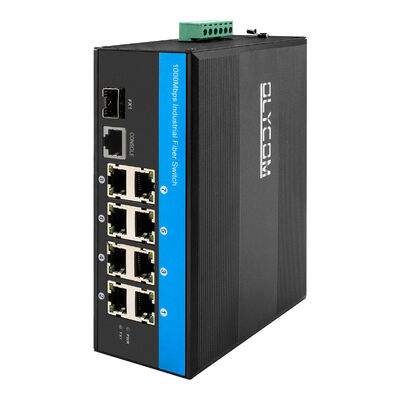

Olycom 8-Port L2+ Web Yönetilebilir Gigabit Ağ Değiştiricisi
Genel bakış
Olycom IM-FS180GW, zorlu endüstriyel ve açık hava ortamlarında güvenilir çalışma için tasarlanmış endüstriyel sınıf L2 + yönetilen bir Ethernet anahtarıdır.Güvenilirliği olan görev kritik sistemler için yüksek performanslı ağ bağlantısı, dayanıklılık ve uzun vadeli operasyon çok önemlidir.
Değiştirici, sekiz Gigabit Ethernet RJ45 portu ile programlanabilir hızlı bir SFP fiber ara yüzü (100M / 1G / 2.5G) entegre eder.Karışık fiber ve bakır ağ mimarilerinde esnek bir dağıtım sağlayan. SFP portu hem tek mod hem de çok modlu lifleri destekler, kısa menzilli bağlantılardan 120 km'ye kadar ultra uzun mesafeli bağlantılara kadar iletim mesafelerine izin verir,coğrafi olarak dağıtılmış endüstriyel alanlar için uygun hale getirmek.
Sert koşullar için tasarlanan IM-FS180GW, -40 ° C'den +75 ° C'ye kadar geniş bir endüstriyel sıcaklık aralığında güvenilir bir şekilde çalışır ve IP40 koruması olan sağlam bir metal kabına sahiptir.Ethernet arayüzlerinde 6 kV'ye kadar artan dalgalanma dayanıklılığı, tam EMC endüstriyel uyumluluğu ile birleştirildiğinde, alt istasyonlar, fabrikalar ve açık hava dolapları gibi elektrikli gürültülü ortamlarda istikrarlı bir performans sağlar.
Yüksek verimli anahtarlama mimarisi, gelişmiş halka koruma mekanizmaları ve ağaç desteği ile anahtar, hızlı hata kurtarma ve kesintisiz veri akışını sağlar.Gereksiz güç girişi, düşük enerji tüketimi ve kapsamlı güvenlik kontrolleri, IM-FS180GW'yi kritik endüstriyel altyapı için güvenilir bir ağ platformu olarak konumlandırıyor.Ürün 3 yıllık garanti ve ömür boyu teknik destek ile desteklenmektedir., uzun vadeli konuşlandırmayı ve operasyonel güvenin desteklenmesi.
Spesifikasyon
|
Ürün Adı
|
10/100/1000Mbps Yönetilen Endüstriyel Fiber Switch ((1F+8TP)
|
|
Model numarası.
|
IM-FS180GW
|
|
Liman
|
1*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
8*10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 21Gbps (trafik sıkışıklığı olmayan)
DRAM boyutu: 128M
Flaş boyutu: 16M
Paket tamponu boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, ağ, fiber
Güç.
Turuncu: Link/ACT
Yeşil: 1000M Ağ Hızı ((100Mb/s olduğunda kapalı)
Fiber: FX1
|
|
Güç kaynağı
|

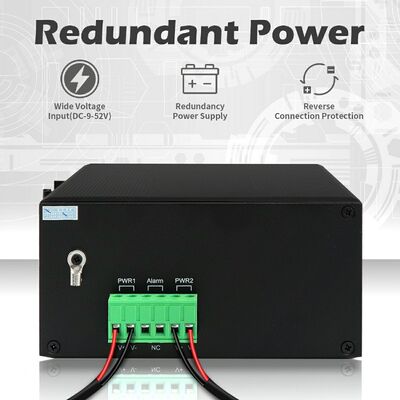

Gereksiz DC12V ~ DC52V giriş, tipik olarak DC12V / DC24V / DC48V
Ters bağlantı: destek
|
|
Güç tüketimi
|
Tam yükleme ≤5W
|
|
Çevre
|
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik Bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 158*115*60mm

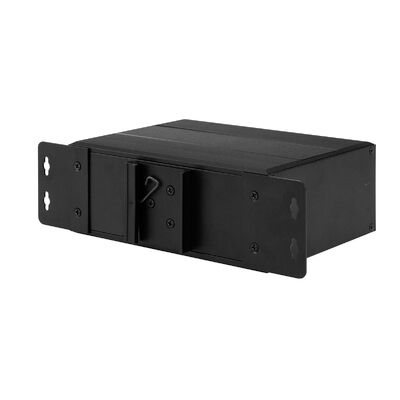

Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.75Kg/0.9Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Temel Özellikler
1Esnek Endüstriyel Liman Tasarımı
Bir 2.5Gbps SFP fiber portundan ve sekiz otomatik müzakere eden Gigabit RJ45 portundan oluşan bir hibrit ağ arayüzü sağlar. Otomatik MDI / MDIX desteği, çapraz kablolara olan ihtiyacı ortadan kaldırır.Karışık endüstriyel ağ ortamlarında kurulumun basitleştirilmesi.
2Yüksek Kullanılabilirlik Ağı Koruması
ITU-T G.8032 Ethernet Koruma Halkası ve IEEE 802.1 STP / RSTP / MSTP protokollerini destekler.Sürekli kullanılabilirliği gerektiren endüstriyel ağlar için hızlı ağ yakınlaşmasını ve döngüden kaçınmayı sağlamak.
3. Yüksek Performanslı Değişim Mimarlığı
Ultra düşük gecikme (10 μs'den az) ile depolama ve ileri geçiş uygulayabilir. 36Gbps'ye kadar engelleme olmayan geçiş kapasitesi, 8K MAC adres tablosu, 4096 VLAN desteği,4 Mb paket tamponu, ve 9.6KB'ya kadar jumbo frames, büyük veri akışlarının verimli bir şekilde işlenmesini sağlar.
4Endüstriyel Hardware Kaynakları
128MB DRAM ve 16MB Flash belleği ile donatılmış, istikrarlı çalışma, gelişmiş yönetim özellikleri ve yoğun trafik koşullarında sürekli performans için yeterli sistem kaynakları sağlar.
5. Akıllı Trafik Yönetimi
Tam-duplex modunda IEEE 802.3x akış kontrolünü ve yarım-duplex modunda geri basınç mekanizmalarını destekler, paket kaybını azaltır ve zirve ağ yükleri sırasında iletim istikrarını korur.
6Zorlu ortamlar için sağlam tasarım
IP40 koruması olan dalgalanmış bir metal kabinde yer alan anahtar, dalgalanmaya, ESD'ye ve elektrikli hızlı geçişlere karşı güçlü bir direnç sunar.IEC 61000-4 standartlarına uygun ve aşırı sıcaklıklarda ve yüksek nem koşullarında güvenilir bir şekilde çalışır, dışarıda ve endüstriyel kullanım için uygundur.
7- Kapsamlı Yönetim ve Teşhis
Web GUI, Cisco tarzı CLI, SNMP v1/v2c/v3 ve Telnet gibi birden fazla yönetim arayüzünü destekler. Kablo hatası tespiti gibi gelişmiş teşhis araçları sorun gidermeyi basitleştirmeye yardımcı olur.IEEE 802.3az EEE, güç tüketimini optimize eder.
8Gelişmiş Ağ İşlevleri
VLAN etiketleme (802.1Q), statik ve dinamik bağlantı toplama (LACP), QoS trafik önceliği ve yayın fırtına kontrolü desteği içerir.Trafiğin kesin bir şekilde bölünmesini ve hizmetlerin farklılaştırılmasını sağlayan.
9Girişimci Sınıf Güvenliği.
802.1X kimlik doğrulama, RADIUS, ACL, TACACS + ve HTTPS, SSL ve SSH v2 gibi güvenli yönetim protokolleri de dahil olmak üzere çok katmanlı güvenlik mekanizmaları uyguluyor.TFTP/HTTP üzerinden sabit yazılım yükseltme yedekliği, DHCP özellikleri, RMON, MIB II ve IPv6 desteği uzun vadeli ölçeklenebilirlik ve güvenliği sağlar.
10- Kompakt kurulum ve enerji verimliliği
Kontrol dolaplarında ve alan kaplamalarında kolay bir şekilde montaj için DIN ray ve duvar montajını destekler.Kompakt biçim faktörü (158 × 115 × 60 mm) ve düşük güç tüketimi (tam yükte ≤5W), alan ve enerji kısıtlı endüstriyel ortamlar için idealdirTers kutupluk koruması ile yedek DC 12V 52V güç girişleri sistem güvenilirliğini arttırır.
11Standartlar ve Sertifika Uygunluğu
CE-EMC, CE-LVD ve FCC B Sınıfı dahil olmak üzere uluslararası endüstriyel ve güvenlik standartlarını karşılar, küresel dağıtımlarda güvenilir çalışma ve düzenlemeye uygunluğu sağlar.
Uygulama
1Otomatik Üretim ve Süreç Kontrolü Çevreleri
Fabrikalarda ve süreç odaklı tesislerde güvenilir bir iletişim katmanı olarak hareket eder, denetleyicileri, algılama ekipmanlarını ve saha cihazlarını bağlar.Çetin endüstriyel koşullar altında operasyonel kontrol ve ekipman denetimi için gerekli gerçek zamanlı veri alışverişini sürdürmek için tasarlanmıştır..
2. Yol kenarında, demiryolu ve trafik iletişim düğümleri
Yol kenarındaki dolaplar ve demiryolu iletişim noktaları gibi ulaşım altyapısına monte edilmiştir.Trafik yönetimi ve demiryolu sinyalleme sistemleri için sürekli veri akışının sürdürülmesi.
3Güç, Enerji ve Utilities Altyapısı
Alt istasyonlar, iletişim ağları ve yenilenebilir enerji tesislerinde kullanılıyor.Şebeke görünürlüğü için güvenilir veri aktarımı sağlamak, izleme ve kontrol uygulamaları.
4Ağır sanayi ve kaynak çıkarma alanları
Madencilik alanları, petrokimya tesisleri ve metallürji tesisleri dahil olmak üzere zorlu endüstriyel alanlarda güvenilir bir şekilde çalışır.ve çevresel stres kontrol sistemleri ve izleme ekipmanları için istikrarlı ağ destekler.
5Su Yönetimi ve Çevre Sistemleri
Su arıtma tesislerinde ve çevresel izleme projelerinde iletişim ağlarını destekler, otomatik süreçler, sistem denetimi,ve düzenleyici veri toplama.
6Uzak mesafe lif iletişim ağları
Kurumsal özel ağlar ve uzaktaki site iletişim mimarilerinde bir fiber erişim veya bağlantı cihazı olarak işlev görür.5Gbps SFP fiber arayüzü, 120 km'ye kadar olan mesafelerde yüksek bant genişliği iletimini destekler.
7Kampüs ölçeğinde Endüstriyel ve Kurumsal Ağlar
Endüstriyel parklar, lojistik merkezleri ve kurumsal kampüsler için esnek bir ağ temeli sağlar, segmentli ağ tasarımı, trafik önceliği,ve çok sayıda bağlantılı endüstriyel cihaz.
8Uzakta ve gözetimsiz endüstriyel tesisler
Madencilik bölgelerinde, petrol sahalarında ve kırsal kamu hizmetleri alanlarında coğrafi olarak dağılmış ekipmanlar için istikrarlı bağlantı sağlar.Uzun mesafeli fiber iletimi ile dayanıklı çevresel toleransı birleştirerek sürekli, gözetimsiz çalışma.
WEB Kullanıcı Aracı
Kablo teşhisini destekle ve hata noktasını belirleyebilir
IEEE802.3az EEE ((Enerji verimli Ethernet) Yönetimini destekle, güç tüketimini optimize et
STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını Destekle ((EPR)
QoS desteği, ulaşım sınıflandırması QoS, CoS, bant genişliği kontrolü ((girin/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler
Destek IEEE802.1q VLAN, VLAN portu, Mac tabanlı VLAN, IP alt ağ VLAN, Protokol VLAN, VLAN dönüştürücü, MVR
Dinamik IEEE802.3ad LACP bağlantı toplama, statik bağlantı toplama desteği
IGMP/MLD taramasını destekle V1/V2/V3, IGMP filtreleme/modülasyonu, IGMP arama
IGMP desteği ajanı raporu, MLD casusluğu.
Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL, TACACS +, HTTP/HTTPS, SSL/SSH v2 tabanlı
CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet gibi Cisco® desteği
TFTP ve HTTP üzerinden yazılım yükseltmesini destekle, sabit yazılım yedekliliği yükseltmenin başarısız olmasını önler
Destek DHCP istemcisi/Relay/Snooping/Snooping seçeneği 82/Relay seçeneği 82
RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP'yi destekler
IPV6 Telnet sunucusu/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL desteği
Aksesuarlar
|
Endüstriyel Fiber Transceiver Modülü
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN Güç Adaptörü
|
|
IM-DAC220/DC12V1.67A
|
AC220V'den DC12V1.67A'ya, -30°C~70°C
|
|
IM-DAC220/DC24V1A
|
AC220V'den DC24V1A'ya, -30°C~70°C
|
Paket listesi
1pc anahtarı
1pc kullanma kılavuzu
Not:
Aksesuarlar ((DIN ray destekleri, güç kaynağı, ağ kablosu vb.) kutuya dahil değildir.
Lütfen kendiniz hazırlayın ya da bizden bir set alın.
Nakliye kutusu bilgileri
Ürün boyutu: 158*115*60mm
İç kutu boyutu: 253*208*80mm
Ürün ağırlığı: 0.75Kg
Paket ağırlığı: 0.9Kg
Ana kutu boyutu: 555*400*410mm
Paketleme miktarı: 20pcs
Paket ağırlığı: 20Kg
