2.5G L2+ Yönetilen 16 Portlu Endüstriyel Fiber Değiştirici
Teknik veriler
|
Ürün Adı
|

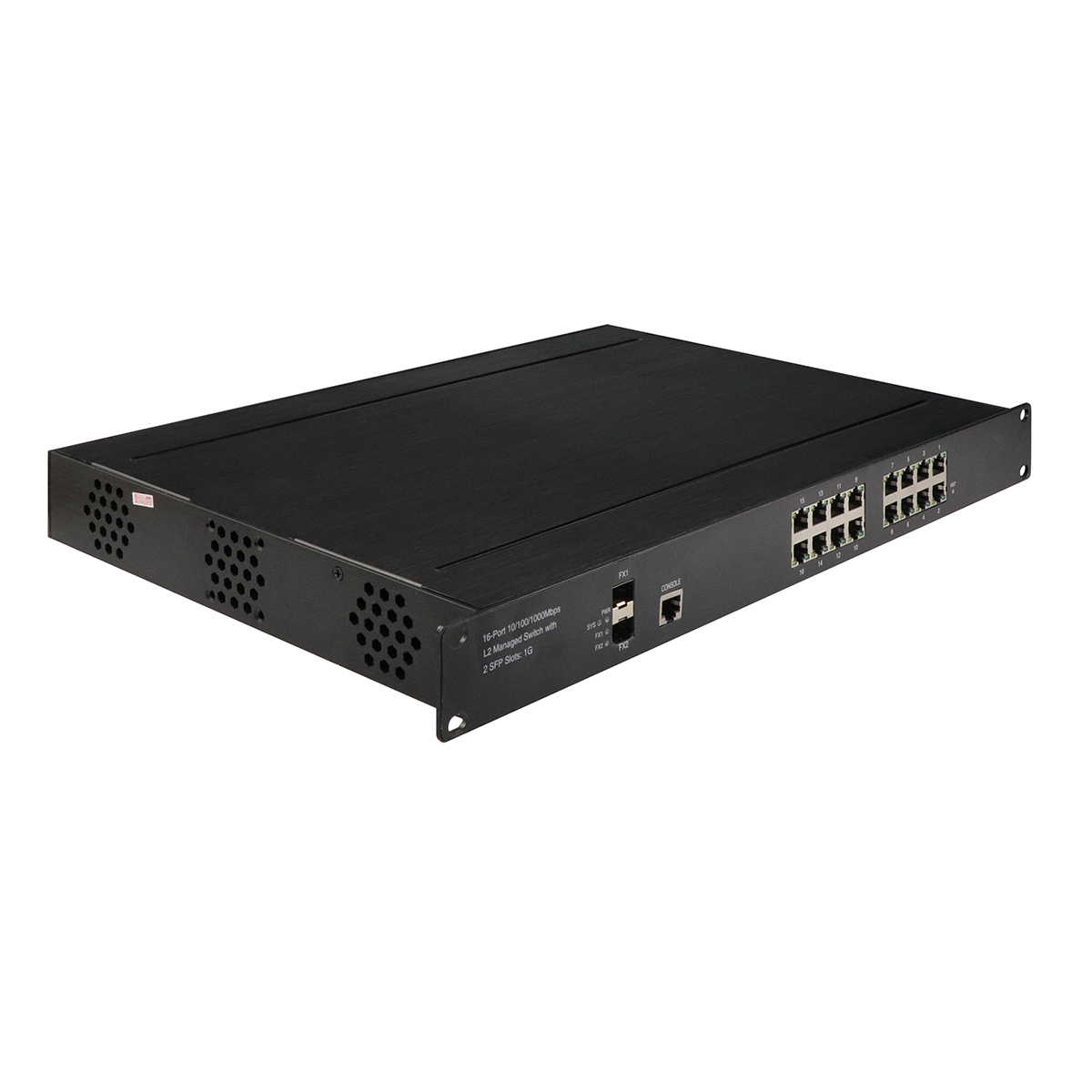

10/100/1000Mbps Endüstriyel Fiber Switch (2F+16TP)
|
|
Model numarası.
|
IM-FS021600GW
|
|
Liman
|

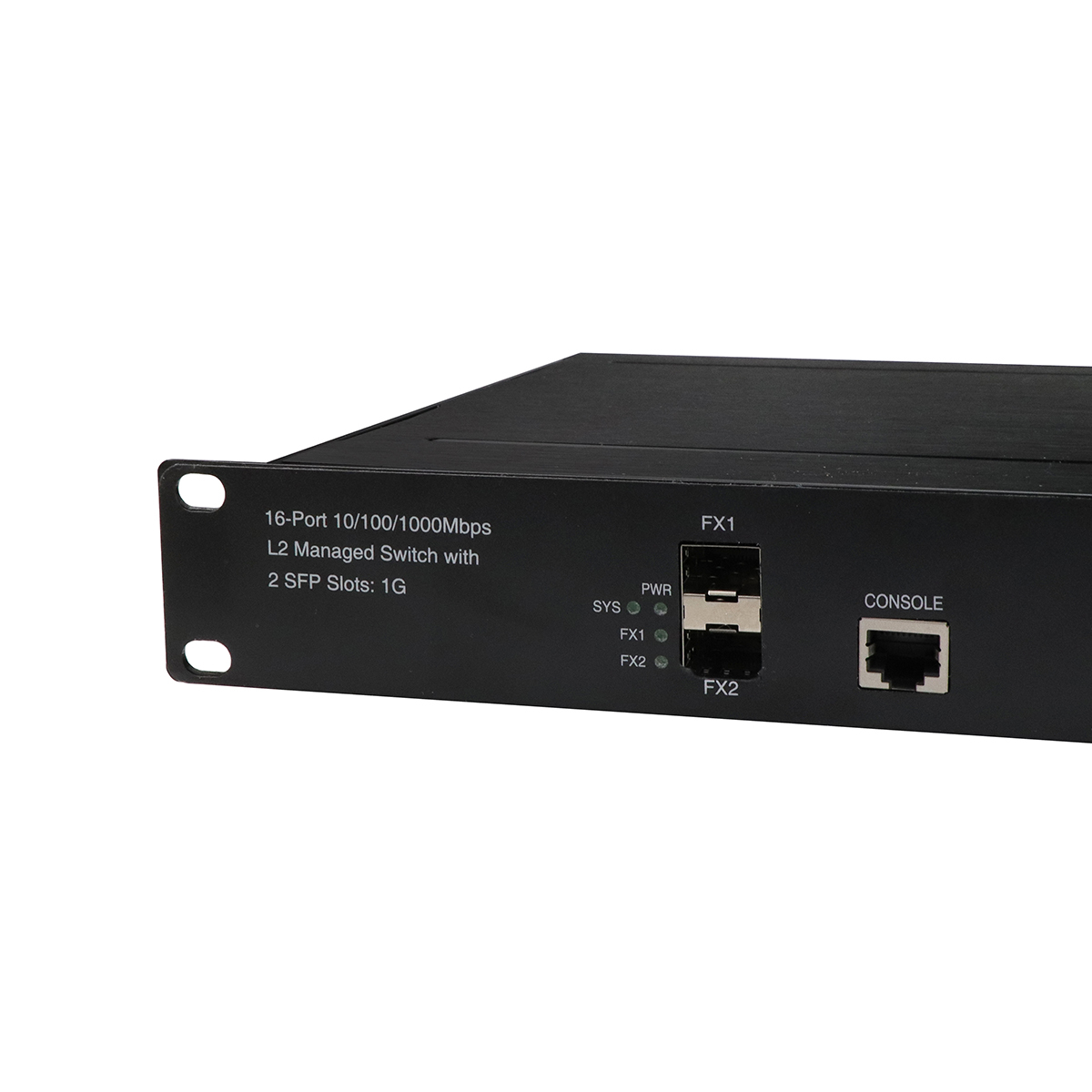

2 x 1000Mpbs SFP portları
16x10/100/1000M UTP RJ45
|
|
Standart
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND ID
|
4096
|
|
Jumbo Çerçeve
|
9.6KB
|
|
MAC Adres Tablosu Boyutu
|
8K
|
|
Değiştirme özellikleri
|
İletişim modu: depolama ve iletme
Sistem bant genişliği: 36 Gbps (trafik sıkışıklığı olmayan)
|
|
Ağ medyaları
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
SFP port, iletim mesafesi: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LED
|
Güç, ağ, fiber
|
|
Güç kaynağı
|

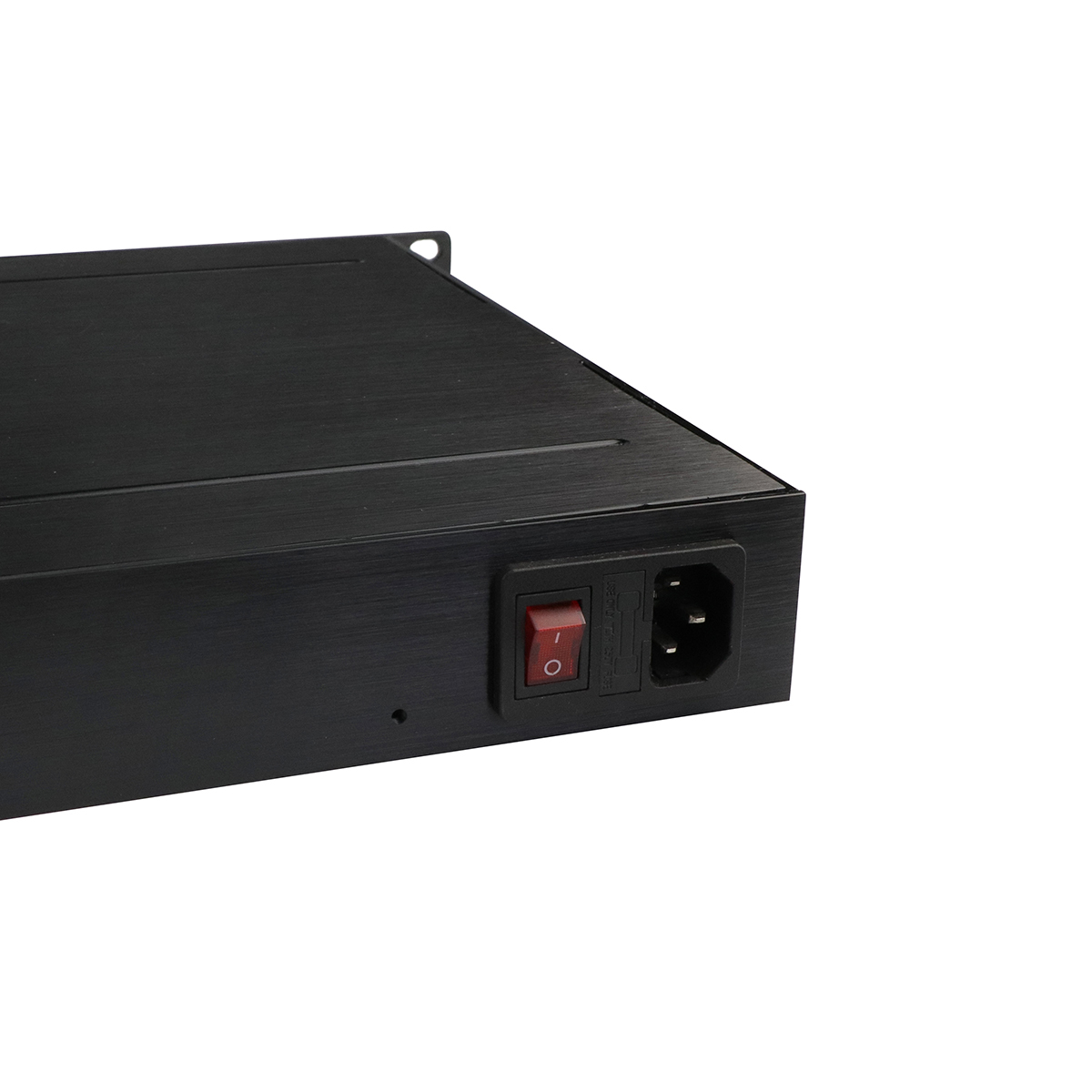

Giriş voltajı: AC220V
Kutup dışı güç girişi: destek
|
|
Çevre
|
Çalışma sıcaklığı: -40°C 85°C
Çalışma nemliği: %5~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
EMI: FCC Bölüm 15 Alt Bölüm B Sınıf A, EN 55022 Sınıf A, EN61000-6-4- Endüstriyel ortam için emisyon
EMS: EN61000-6-2-Endüstriyel ortam için bağışıklık, EN 61000-4-2 (ESD) Seviye 3, EN 61000-4-3 (RS) Seviye 3, EN 61000-4-4 (EFT) Seviye 3, EN 61000-4-5 (Sürge) Seviye 3, EN 61000-4-6 (CS) Seviye 3,EN 61000-4-8
Trafik kontrolü: NEMA-TS2, titreşim: IEC 60068-2-6
Serbest düşme: IEC 60068-2-32, Şok: IEC 60068-2-27
Demiryolu Trafiği: EN 50121-4
|
|
Mekanik bilgi
|
Güvenlik sınıfı: IP30
Boyut: 483 x 275 x 44.5 mm
|
|
Garanti
|
Replacement within 1 year; 3 years repairing 1 yıl içinde yenilenmesi; 3 yıl tamir edilmesi
|
Ürün konumlandırması
IM-FS021600GW, çok sayıda cihazın, uzun kabloların ve zorlu çalışma koşullarının birlikte bulunduğu ortamlar için inşa edilen endüstriyel sınıflı bir Ethernet toplama anahtarı olarak konumlandırılmıştır.Tahmin edilebilir performans gerektiren altyapı düzeyinde sürekli çalışmak üzere tasarlanmıştır., sıkı izolasyon ve uzun vadeli istikrar tüketiciler tarzı çap patlamaları yerine.
1Ağ Mimarlığı ve Kapasitesi
Aygıt, yüksek yoğunluklu bakır erişimi ile birleştirilmiş çift fiber uplink tasarımı sağlar.Dağıtılmış kontrol ağları içinde yerel bir toplama düğümü veya endüstriyel bir erişim anahtarı olarak hareket etmesine izin verirİki optik arayüz, hem tek mod hem de çok modlu lif üzerinden uzun mesafe iletimiyi destekler ve kontrol odaları, alt istasyonlar, atölyeler veya uzak yerler arasındaki bağlantıyı sağlar.On altı Gigabit Ethernet portu, harici genişleme ekipmanlarına ihtiyaç duymadan yoğun alan-cihaz bağlantısını sağlar.
Yüksek yönlendirme kapasitesine sahip engellemez bir anahtarlama kumaşı, eşzamanlı trafik akışlarının tıkanıklık olmaksızın işlenebilmesini sağlar.Büyük adres ve VLAN tabloları, sistemlerin büyüdükçe ağın ölçeklenmesini sağlar, birden fazla departman, fonksiyon veya güvenlik bölgesi üzerinden segmentli mimarileri destekler.
2İhtiyaçsızlık, istikrar ve trafik kontrolü
Her zaman aktif endüstriyel operasyon için tasarlanan anahtar, ağ sürekliliğini korumak için birden fazla mekanizmayı entegre eder.Halka dayalı koruma ve uzanan ağaç protokolleri hızlı topoloji yakınlaşmasını ve bağlantı veya düğüm arızalarından otomatik olarak kurtarmayı sağlar, kritik ağlarda tek nokta kesintilerinin önlenmesi.
Trafik yönetimi, depolama ve ilerleme işleme ve büyük endüstriyel veri paketlerinin verimli iletilmesini sağlayan jumbo çerçevelerinin desteği ile optimize edilir.Hizmet kalitesi mekanizmaları, kontrol sinyalleri veya izleme akışları gibi gecikmeye duyarlı trafiğin öncelik verilmesini sağlar., bant genişliği kontrolü ve fırtına bastırma, anormal trafiğin genel sistem istikrarını etkilemesini önler.
3. Bölünme ve Multicast Optimization
Platform, ağların portlara, MAC adreslerine, IP alt ağlarına veya uygulama protokollerine göre mantıksal olarak bölünmesini sağlayan çok çeşitli VLAN dağıtım modellerini destekler.VLAN çevirisi, farklı ağ alanlarının yeniden yapılandırmadan birbirine bağlanmasına izin verir.
Çoklu yayın ağırlıklı ortamlar için anahtar, gelişmiş çoklu yayın kontrol işlevlerini içerir. IGMP ve MLD tarama ve filtreleme mekanizmaları, çoklu yayın trafiğinin yalnızca gerektiğinde teslim edilmesini sağlar,Video gözetim ve gerçek zamanlı izleme gibi uygulamalarda gereksiz bant genişliği tüketimini azaltmak.
4Güvenlik ve Erişim Kontrolü
Güvenlik, port seviyesinden başlayarak kimlik doğrulama, yetkilendirme ve şifreli yönetim erişimi ile uzanan çok katmanlı olarak uygulanır.Değiştirici yetkisiz cihazları ve kullanıcıları sınırlamak için standart doğrulama çerçevelerini ve erişim kontrol politikalarını destekler..
Ek koruma mekanizmaları, sahtekarlık ve yetkisiz adres kullanımı gibi yaygın ağ tehditlerini azaltmaya yardımcı olur.Güvenli yönetim protokolleri, uzaktan erişim ve bakım sırasında yapılandırma verilerinin ve kontrol trafiğinin korunmasını sağlar.
5- Yönetim ve Bakım
Cihaz, komut satırı erişimi, web tabanlı yapılandırma ve merkezi ağ yönetimi platformları da dahil olmak üzere farklı operasyonel tercihlere uygun olarak birden fazla arayüz kullanarak yönetilebilir.Uzaktan yazılım bakımı, başarısız güncellemeler nedeniyle hizmet kesintilerinin önlenmesi için tasarlanmış güvenli yükseltme mekanizmaları ile desteklenir..
Dahili teşhis araçları, büyük kurulumlarda sorun giderme süresini azaltarak hata lokalizasyonuna yardımcı olur.ve izleme standartları mevcut operasyonel iş akışlarına sorunsuz bir entegrasyon sağlıyor.
6Çevre ve Mekanik Tasarım
Fizik olarak zorlayıcı ortamlarda kullanılmak üzere tasarlanmış olan anahtar, endüstriyel toz koruması ile birlikte geniş çalışma ve depolama sıcaklık aralıkları ile birlikte,Sıcaklığa maruz kalan yerlerde güvenilir çalışmayı sağlar, soğuk ve havada bulaşan kirletici maddeler.
Endüstriyel, elektromanyetik ve ulaşım ile ilgili geniş bir dizi standarda uygunluk, cihazın demiryolu sistemleri, açık hava dolapları,ve enerji tesisleriTitrime, şoka ve elektrikli müdahaleye direnç, operasyonel dayanıklılığı daha da artırır.
7Elektrik ve Tesis
Altyapı düzeyinde uygulanması için tasarlanan anahtar, kutupsal olmayan bağlantı toleransı ile AC güç girişini destekler ve endüstriyel elektrik sistemlerinde kurulumu basitleştirir.Şasi biçim faktörü, kontrol odalarındaki raf monte kurulumları için uygundur., alt istasyonlar ve endüstriyel ekipman dolapları.
Uygulama Kullanım Vakaları
1Fabrika Kontrolü ve Otomasyon
Otomasyon ağları için erişim ve toplama katmanı olarak hizmet eder, VLAN ve QoS mekanizmaları aracılığıyla trafiği izole ederken denetleyicileri, sensörleri, HMI'leri ve izleme sistemlerini bağlar.
2Demiryolu ve Ulaşım Sistemleri
Demiryolu standartlarına uygunluk ve hızlı hata iyileştirme, sinyal ve bilgi hizmetlerinin sürdürülmesi için gerekli olan ray kenarında, istasyon ve yol kenarında uygulanır.
3Elektrik ve Uygulama Ağı
Alt istasyonlarda, yenilenebilir enerji sitelerinde ve şebeke izleme sistemlerinde kullanılır, yedek ağ tasarımlarını ve açık ve yeraltı dağıtımı için geniş çevresel toleransı destekler.
4Ağır Sanayi ve Kaynak Alanları
Madencilik, metalürji ve petrokimyasal tesislerde, toz, titreşim ve elektrik gürültüsünün yaygın olduğu, uzaktan teşhisin bakım çabalarını azalttığı yerlerde kullanılır.
5Endüstriyel Kampüs ve Omurga Bağlantısı
Veri merkezlerini, endüstriyel parkları ve kontrol tesislerini birbirine bağlayan, yüksek hacimli veri alışverişini ve ölçeklenebilir genişlemesini destekleyen bir fiber bağlantılı toplama anahtarı olarak çalışır.
6Güvenlik ve Uzaktan İzleme
Etkili çoklu yayın işleme ve trafik önceliklendirmesi yoluyla büyük ölçekli kamera ve izleme sistemlerini destekler, gözetim ve operasyonel ağlar arasındaki ayrılığı korur.
7. Toplu Ulaşım Altyapısı
Gemide, yol kenarında ve istasyon düzeyinde ekipman için esnek bağlantı sağlamak için demiryolu ve transit iletişim sistemlerine entegre.
Yazılım Özellikleri
- Kablo teşhisini destekle ve hata noktasını belirleyebilir
- IEEE802.3az EEE ((Enerji verimli Ethernet) Yönetimini destekle, güç tüketimini optimize et
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını Destekle ((EPR)
- QoS desteği, ulaşım sınıflandırması QoS, CoS, bant genişliği kontrolü ((girin/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler
- Destek IEEE802.1q VLAN, VLAN portu, Mac tabanlı VLAN, IP alt ağ VLAN, Protokol VLAN, VLAN dönüştürücü, MVR
- Dinamik IEEE802.3ad LACP bağlantı toplama, statik bağlantı toplama desteği
- IGMP/MLD taramasını destekle V1/V2/V3, IGMP filtreleme/modülasyonu, IGMP arama
- IGMP desteği ajanı raporu, MLD casusluğu.
- Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL, TACACS +, HTTP/HTTPS, SSL/SSH v2 tabanlı
- CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet gibi Cisco® desteği
- TFTP ve HTTP üzerinden yazılım yükseltmesini destekle, sabit yazılım yedekliliği yükseltmenin başarısız olmasını önler
- Destek DHCP istemcisi/Relay/Snooping/Snooping seçeneği 82/Relay seçeneği 82
- RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP'yi destekler
- IPV6 Telnet sunucusu/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL desteği
Sık Sorulan Sorular
1Hangi çipe dayanıyor?
Olycom: Vitesse
2- Özel yapabilir miyim?
Evet.
Logo, model adı, etiket, PVC maske ve ürün parçaları gibi OEM hizmetlerini destekliyoruz ((montaj kiti, güç terminal bloğu vb.)
310/100M cihazlarla bağlayabilir miyim?
Evet.
LAN portları için 10/100/1000M otomatik algılama
Fiber portları için, lütfen Web GUI veya CLI üzerinden 100Mbps hızını yapılandırın
4Gerekirse bazı portlar için PoE fonksiyonunu kapatabilir miyim?
A: Evet.
Bu serideki tüm PoE yönetilen anahtarlar PoE yönetimini destekliyor
Lütfen sadece PoE durumunu Web GUI veya CLI üzerinden ayarlayın.
5SKD/CKD yapıyor musun?
A: Evet.
Bir fabrika olarak, bunu defalarca yaşadık.
