Olycom Sertleştirilmiş Halka 1G Ethernet Değiştirici Yönetimi
Tanıtım
Olycom IM-FP21000GW, sert endüstriyel ortamlar ve güvenilir ağ bağlantısı için tasarlanmış yüksek performanslı L2 + Ring Yönetilen Endüstriyel Ethernet Değiştiricisidir.

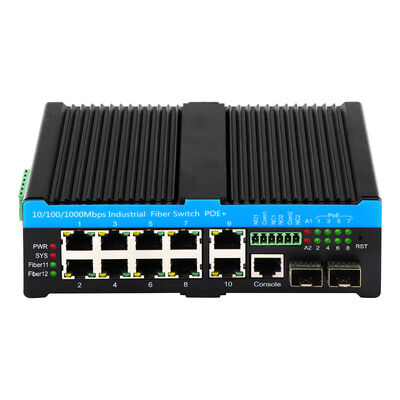

Boasting 2 x 100/1000/2500Mbps SFP fiber uplink ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 8 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all supporting MDI/MDIX), ayrıca 1 Konsol portu, 16 PIN güç terminal bloğu ve 2 alarm çıkış portu vardır.Bu Ethernet anahtarı, verimli ısı yönetimi için kabuklu bir sıcaklık dağılımı şasiyi benimsiyor ve IP40 koruma derecesine sahiptir..
ITU-T G.8032V1/V2 Hızlı Halka protokolü ve birden fazla IEEE standardına uygun, 40Gbps'lik engelleme olmayan sistem bant genişliği sunar ve gelişmiş ağ yönetimini destekler.
6KV artış koruması ve sıkı endüstriyel EMC / ESD standartlarına uygunluğu ile, istikrarlı, uzun süreli çalışmayı gerektiren kritik altyapı ve endüstriyel otomasyon sistemleri için idealdir.
Spesifikasyon
|
Liman
|
2*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
2*10*100/1000M UTP RJ45 Uplink ((MDI/MDIX otomatik algılama desteği)
8*UTP Aşağı bağlantılar
1*Konsol portu

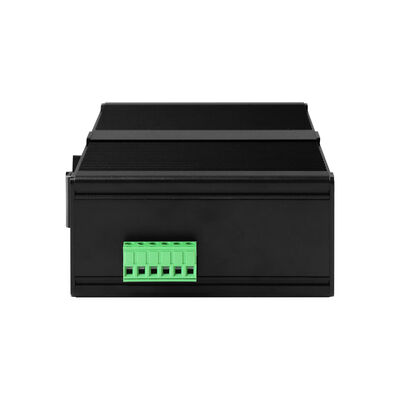

1*6-PIN güç terminal bloğu
2*Alarm çıkışı
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 30Gbps (trafik sıkışıklığı olmayan)
DRAM boyutu: 128M
Flaş boyutu: 16M
Paket tamponu boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, Sistem, Ağ, Fiber, Alarm
Güç, kırmızı.
SYS: Sistem, kırmızı
Ağ bağlantısı/aktivite: Yeşil LED
Ağ Veri hızı: Orange LED (1G için açık)
Fiber Link: Yeşil
LED Alarm: Kırmızı yanıp sönen
|
|
Güç kaynağı
|
Giriş voltajı: DC12V ~ DC57V
Çalışma sıcaklığı: -40°C - +75°C
Ters bağlantı: destek
|
|
Çevre
|
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 165*112*45.5mm

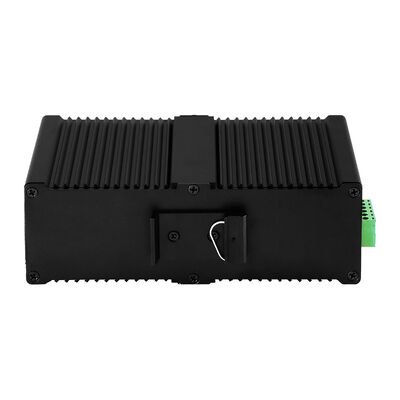

Montaj yöntemi: Din ray montajı
Ağırlık: 0.75Kg/0.9Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Temel Özellikler
1Çok yönlü Port Yapılandırması
2 x 2.5Gbps SFP fiber portları (SM/MM uyumlu, 500m/120Km iletim) + 8 x 10/100/1000M UTP RJ45 portları (otomatik algılama MDI/MDIX), 1 Konsol portu, 1 güç terminal bloğu ile tamamlanmıştır.ve esnek ağ kullanımı için 2 alarm çıkışı
2Gelişmiş Yüzük Ağı Desteği
ITU-T G.8032V1/V2 Hızlı Halka Protokolü ve STP/RSTP/MSTP ağaç protokollerine uygun, kritik halka ağ yapılandırmaları için hızlı ağ kurtarma ve döngü koruması sağlar
3Yüksek Hızlı Veri İşleme
<10us yönlendirme gecikmesi, 40Gbps engelleme olmayan sistem bant genişliği, 22.321Mpps yönlendirme hızı, 8K MAC adres tablosu, 4096 VLAN kimliği ile depolama ve yönlendirme modu,ve 4Mb paket tamponu 9'a kadar jumbo çerçeveleri desteklerBüyük veri aktarımını kolaylaştırmak için.6KB
4Sağlam Çevre Uyumluluk
Verimli ısı dağılımı, IP40 toz koruması ve 6KV artış koruması için ribbed metal şasi (IEC 61000-4-5: Differential ±2KV, Common ±6KV).-40°C~85°C depolama sıcaklığına ve 10%~95% yoğunlaşmayan nemlere dayanır, ESD'ye (±15KV hava, ±6KV temas) ve EFT'ye (±6KV) dayanıklı
5Kapsamlı Ağ Yönetimi
Web GUI, Cisco® benzeri CLI, SNMP v1 / v2c / v3 ve Telnet'i sezgisel yapılandırma için destekler. Kablo teşhisi (kayıp noktası yeri), enerji verimli Ethernet (IEEE 802.3az), VLAN (802.1q),Bağlantı toplama (LACP/statik), QoS ve optimal ağ performansı için fırtına bastırma
6Akıllı Alarm ve Koruma
Gerçek zamanlı alarm durum göstergesi ile 2 yönlü kuru temas alarm çıkış portları (dış zil/sirenlere bağlanabilir), uzaktan izlemeyi mümkün kılan port arızası uyarılarını tetikler.Yüksek güvenilirlik için aşırı sıcaklık koruması ve ters güç bağlantısı desteği ile donatılmıştır.
7Kompakt ve esnek kurulum
Din-rayl montaj tasarımı ile dalgalanmış metal kabuk (16511245.5mm), hafif (0.75Kg net ağırlık), sıkı endüstriyel kontrol dolaplarına sorunsuz bir şekilde yerleştirme
8Sıkı Endüstriyel Uyum
CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) ve FCC (47 CFR Bölüm 15 Alt Bölüm B Sınıf B) sertifikalarını karşılar, ESD, EFT için IEC 61000 serisi standartlarına uygun,ve kritik ulaşım ve trafik uygulamaları için uygun
Uygulama Senaryoları
1Fabrika ve Süreç Otomasyonları
PLC'ler, endüstriyel denetleyiciler, sensörler ve aktüatörler de dahil olmak üzere otomasyon sistemleri arasında sürekli ve güvenilir iletişimi desteklemek için inşa edilmiştir.Üretim hatları ve süreç ortamları arasında sorunsuz veri akışını sağlar, hassas kontrol ve istikrarlı üretim işlemlerini sağlar.
2Akıllı Ulaşım Sistemleri
Trafik dolapları, demiryolu sinyal ağları ve izleme sistemleri gibi ulaşım altyapısında kullanılır.Halka dayalı ağ tasarımı, verilerin kesintisiz nodlardan geçmesini sağlar, zaman kritik trafik ve demiryolu operasyonları için ağ kullanılabilirliğini korumak.
3Zorlu Çevre ve Önemli Görevler
Elektrikle gürültülü ve çevre açısından zorlu yerlerde, elektrik dağıtım tesisleri, petrol ve gaz tesisleri ve güvenli açık hava tesisleri dahil olmak üzere kullanılmak üzere tasarlanmıştır.Aşırı sıcaklıklara ve endüstriyel müdahaleye rağmen tutarlı bir performans sağlar.
4Fiber Temelli İletişim Altyapısı
Özel optik ağlarda ve endüstriyel iletişim omurgasında fiber erişim veya toplama cihazı olarak işlev görür.SFP fiber arayüzleri, yüksek veri verimliliği gereksinimlerini desteklerken genişletilmiş iletim mesafelerini sağlar.
5Dağıtılmış Kontrol ve Uzaktan Denetim
Kamu hizmetleri, madencilik ve enerji üretimi gibi uygulamalarda coğrafi olarak dağılmış ekipmanlar için güvenilir bağlantıyı destekler.Entegre alarm ve izleme mekanizmaları, operatörlerin hataları hızlı bir şekilde tespit etmelerine ve sistem istikrarını korumalarına yardımcı olur.
6Endüstriyel Parklar ve Kurumsal Kampüsler
Endüstriyel kampüsler, lojistik merkezleri ve kurumsal bölgeler için ölçeklenebilir bir ağ temeli sağlar.Merkezi ağ yönetimini ve uzun vadeli genişlemeyi desteklerken çok sayıda cihazın güvenli bir şekilde bağlanmasına izin vermek.
Aksesuar
|
Endüstriyel Optik Modül
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC12V1.67A
|
AC220V'den DC12V1.67A'ya, -30°C~70°C
|
|
IM-DAC220/DC24V1A
|
AC220V'den DC24V1A'ya, -30°C~70°C
|
