Olycom L2/L2+ Yönetilen PoE Ağ Anahtarı
Ürüne Genel Bakış

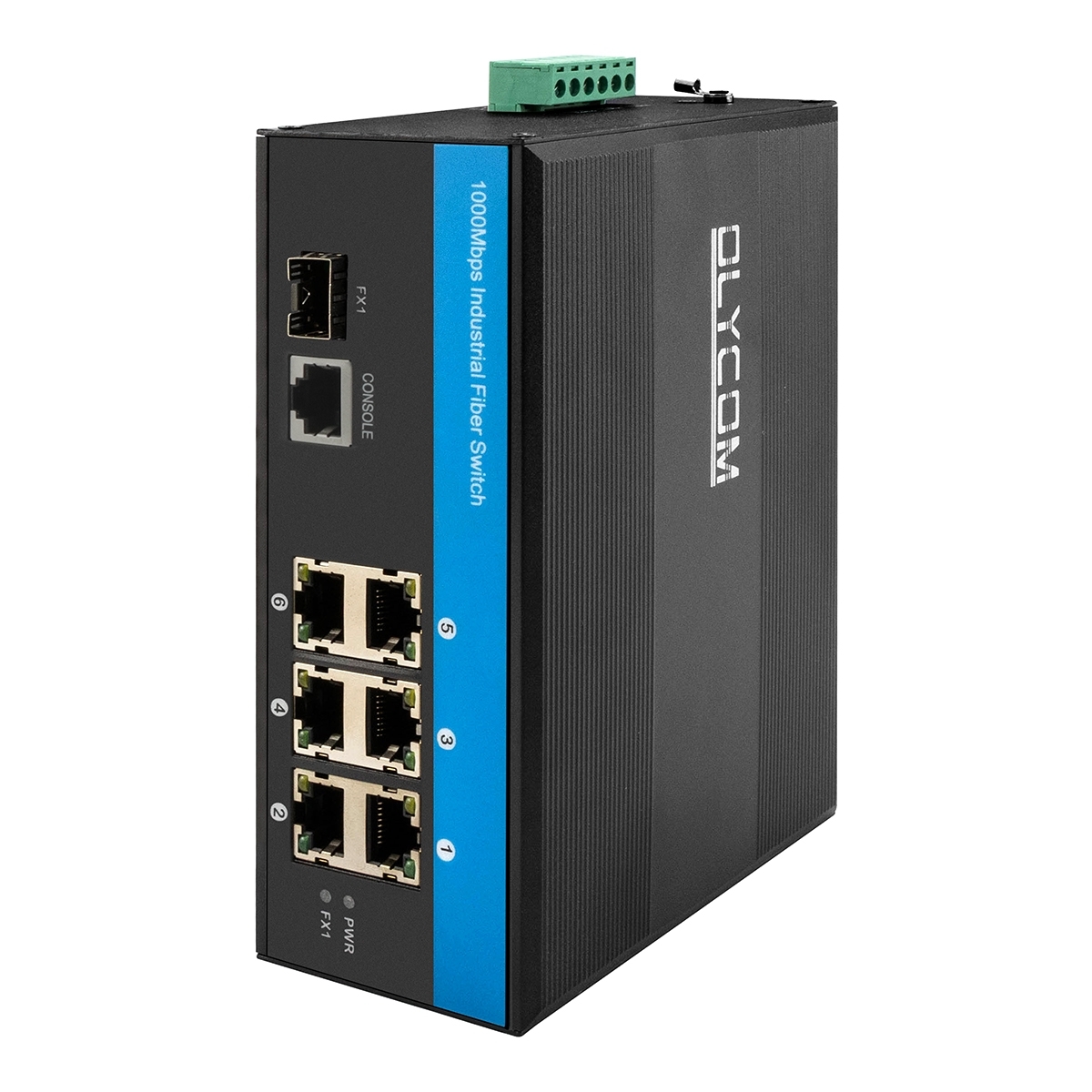

Olycom IM-FP166GW, ağ sürekliliğinin ve çevresel toleransın eşit derecede kritik olduğu ortamlar için tasarlanmış bir endüstriyel Ethernet anahtarlama platformudur. Bir halka yönetimi L2+ mimarisi üzerine kurulmuş olup, zorlu fiziksel ve elektriksel koşullar altında çalışan endüstriyel sistemler için kararlı iletişim performansı sunar.
Kompakt bir endüstriyel form faktörü içinde fiber ve bakır arayüzleri birleştirerek, anahtar hem uzun mesafeli omurga iletimini hem de yerel cihaz erişimini destekler. Çok oranlı bir SFP fiber arayüzü, genişletilmiş mesafelerde yüksek hızlı optik bağlantılar sağlarken, çoklu Gigabit Ethernet portları endüstriyel terminaller, kontrolörler ve uç cihazlar için doğrudan bağlantı sağlar.
Uzun süreli güvenilirliği sağlamak için cihaz, aşırı sıcaklıkta çalışma ve gelişmiş elektriksel koruma için tasarlanmıştır. Sağlam muhafazası, endüstriyel EMC uyumluluğu ve güçlendirilmiş dalgalanma bağışıklığı, geleneksel ağ ekipmanlarının yapamayacağı fabrikalarda, dış mekan kabinlerinde ve altyapı tesislerinde sürekli olarak çalışmasını sağlar.
Hızlı halka koruma mekanizmalarıyla birlikte yüksek verimli anahtarlama performansı, IM-FP166GW'nin kesintisiz veri akışını korumasını ve bağlantı arızalarından hızla kurtulmasını sağlar. 3 yıllık garanti ve ömür boyu teknik destek ile desteklenen bu ürün, kritik görev endüstriyel ağları ve büyük ölçekli dağıtımlar için çok uygundur.
Teknik Veriler
|
Ürün Adı
|
10/100/1000Mbps Yönetilen Endüstriyel PoE Fiber Anahtar(1F+6TP)
|
|
Model No.
|
IM-FP166GW
|
|
Port
|
1*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
6*10/100/1000M UTP RJ45(MDI/MDIX otomatik algılamayı destekler)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Anahtarlama Özellikleri
|
İletim modu: depolama ve iletme
İletme gecikmesi: <10us
Sistem bant genişliği: 17Gbps(trafik sıkışıklığı yok)
DRAM boyutu: 128M
Flash boyutu: 16M
Paket tampon boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
|
Ağ Ortamı
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift(≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift(≤100m)
|
|
LED'ler
|
Güç, ağ, fiber
PWR: Güç
Turuncu: Bağlantı/ACT
Yeşil: 1000M Ağ Hızı(100Mb/s olduğunda kapalı)
Fiber: FX1
|
|
Güç Kaynağı
|
Giriş voltajı: 48V(maks 52V)
PoE çıkış voltajı: 48V
Tek PoE çıkış gücü: 30W(port 1~6)
Maksimum bütçe: 180W
Ters bağlantı: destek
|
|
PoE Kablolama
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C～75°C
Depolama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～%90, yoğuşmasız
Depolama nemi: %10～%95, yoğuşmasız
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B(Sınıf B) ANSI C63.4: 2014
|
|
Mekanik bilgiler
|
Kabuk: Oluklu metal kabuk, IP40 sınıf seviyesi
Boyut: 158*115*60mm

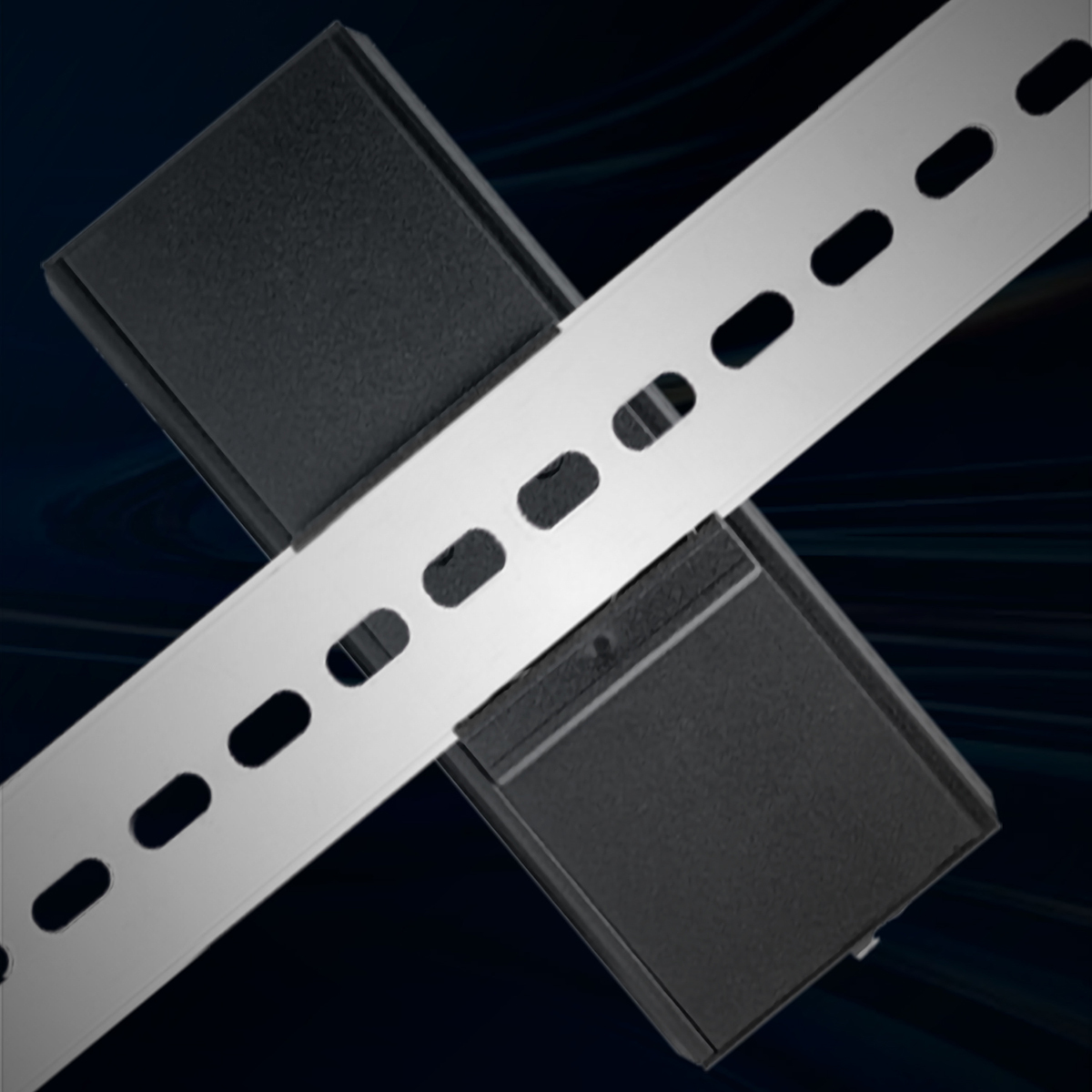

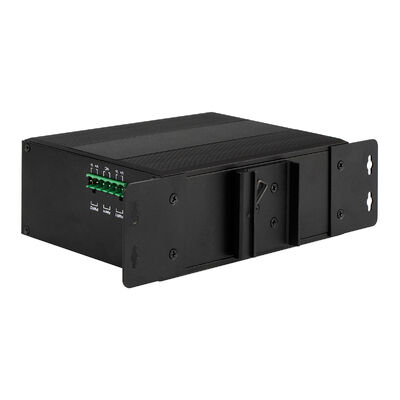

Montaj yöntemi: Din-ray/Duvara montaj
Ağırlık: 0.75Kg/0.9Kg(Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Temel Özellikler
1. Fonksiyonel Yetenekler
Hibrit Fiber–Bakır Ağ
Anahtar, bir programlanabilir hızlı SFP arayüzünü (100M / 1G / 2.5G) altı otomatik müzakere özellikli Gigabit Ethernet portuyla entegre ederek, özel kablolama gereksinimleri olmadan optik omurgalar ve bakır tabanlı endüstriyel ekipmanlar arasında kesintisiz ara bağlantı sağlar.
2. Ağ Esnekliği ve Döngü Koruması
Halka ve yedekli topolojiler için tasarlanan cihaz, ITU-T G.8032 Ethernet Koruma Halkasını STP / RSTP / MSTP protokolleriyle birlikte destekler. Bu mekanizmalar, karmaşık endüstriyel kurulumlarda hızlı topoloji kurtarma ve ağ döngülerinin önlenmesini sağlar.
3. Yüksek Verimli Anahtarlama Performansı
Optimize edilmiş bir anahtarlama mimarisi, mikrosaniye seviyesinde gecikmeyle engellenmeyen veri iletimi sağlar. Büyük MAC tabloları, kapsamlı VLAN segmentasyonu, jumbo çerçeveler ve yeterli arabelleğe alma desteği, yoğun ve patlamalı trafik yükleri altında kararlı performans sağlar.
4. Endüstriyel Donanım Temeli
Yeterli sistem belleği ve flash depolama ile donatılan platform, sürekli yüklenen ağ ortamlarında bile gelişmiş yönetim ve güvenlik işlevlerini desteklerken tutarlı bir çalışma sağlar.
5. Çevresel ve Elektriksel Sertleştirme
Metal muhafaza IP40 koruması sağlarken, dalgalanma, ESD ve elektriksel hızlı geçişlere karşı yerleşik savunmalar, sistemi yaygın endüstriyel elektriksel tehlikelerden korur. Geniş çalışma sıcaklığı ve nem toleransı, anahtarı dış mekan ve endüstriyel kabin dağıtımı için uygun hale getirir.
6. Çok Modlu Ağ Yönetimi
Yapılandırma ve izleme, web tabanlı yönetim, CLI, SNMP ve Telnet dahil olmak üzere çoklu arayüzler aracılığıyla gerçekleştirilebilir. Kablo arızası tespiti ve enerji tasarrufu özellikleri gibi teşhis araçları, bakımı basitleştirmeye ve işletme maliyetlerini düşürmeye yardımcı olur.
7. Gelişmiş Trafik Kontrolü ve Segmentasyon
VLAN etiketleme, bağlantı toplama, QoS önceliklendirmesi ve yayın bastırma desteği, trafik davranışları üzerinde hassas kontrol sağlar ve kritik hizmetlerin paylaşılan endüstriyel ağlar içinde izole edilmesini ve önceliklendirilmesini sağlar.
8. Güvenlik Odaklı Tasarım
Anahtar, 802.1X, RADIUS, ACL, TACACS+ ve güvenli yönetim protokolleri dahil olmak üzere katmanlı erişim kontrolü ve şifreleme mekanizmalarını içerir. Bellenim yedekliliği ve geniş protokol desteği, uzun vadeli güvenliği ve yükseltme esnekliğini sağlamaya yardımcı olur.
9. Kurulum Esnekliği ve Standartlara Uygunluk
DIN-ray veya duvara montaj için tasarlanan kompakt muhafaza, yerden tasarruf sağlayan kontrol kabinlerine kolayca sığar. Cihaz, küresel endüstriyel dağıtımlarda güvenilir çalışma sağlayan başlıca uluslararası güvenlik ve EMC standartlarına uygundur.
Uzun Menzilli İletişim Desteği
Optik arayüz, tek modlu fiber üzerinden 120 km'ye kadar iletim mesafelerini desteklerken, Ethernet portları, büyük endüstriyel sahalarda ölçeklenebilir ağ tasarımı sağlayarak 100 m'ye kadar yerel bağlantılar için standart bakır kablolamayı destekler.
Tipik Dağıtım Senaryoları
1. Otomatik Üretim ve Proses Kontrolü
Üretim kontrolü ve ekipman izleme için gereken gerçek zamanlı veri alışverişini destekleyerek, PLC'ler, sensörler ve kontrol sistemleri için bir iletişim omurgası görevi görür.
2. Ulaşım ve Trafik Sistemleri
Halka yedekliliğinin sinyalizasyon ve kontrol ağlarının sürekli çalışmasını sağladığı yol kenarı kabinlerinde, demiryolu ağlarında ve trafik yönetim sistemlerinde kullanılır.
3. Optik Özel ve Endüstriyel Geniş Bant Ağları
Kurumsal ve endüstriyel özel ağlar için bir fiber erişim veya toplama düğümü görevi görerek, dağıtılmış konumlar arasında yüksek bant genişliğinde iletişim sağlar.
4. Uzaktan Endüstriyel Operasyonlar
Su arıtma tesisleri, madencilik sahaları ve enerji tesisleri gibi coğrafi olarak dağınık tesisler için ağ bağlantısını destekleyerek, merkezi izleme ve bakımı sağlar.
5. Dış Mekan Gözetleme ve Güvenlik Ağları
Dış mekan veya çevre güvenliği ortamlarında konuşlandırılan IP kameralar, kablosuz erişim noktaları ve izleme ekipmanları için kararlı ağ erişimi sağlar.
6. Endüstriyel Kampüsler ve Lojistik Parklar
Büyük ölçekli endüstriyel ve kurumsal ağların erişim katmanını oluşturarak, segmentli mimarileri, hizmet önceliklendirmesini ve yüksek cihaz yoğunluğunu destekler.
Aksesuar
|
Endüstriyel Optik Modül
|
|
OSPL1E06D-85
|
100BASE-FX(850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D(TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Endüstriyel DIN Güç Kaynağı
|
|
IM-DAC220/DC48V2.5A
|
AC220V - DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V - DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V - DC48V10A, -40℃～70℃
|
