Hızlı Ethernet Fiber Media Converter Endüstriyel 10/100Mbps Yönetilmeyen IP40 CE FCC

Dışarıdaki Hızlı Ethernet Medya Dönüştürücü

Spesifikasyon

Tanıtım

Gerçek Bir Endüstri Problemini Çözecek Basit Bir Araç

Olycom IM-MC110FE karmaşık olmak için tasarlanmamıştır. İşe yarar olmak için tasarlanmıştır.

Birçok endüstriyel ortamda, çok sayıda saha cihazı hala 10/100Mbps Ethernet'e dayanmaktadır: PLC'ler, sensörler, denetleyiciler, eski izleme üniteleri.Ama bakır Ethernet iletim mesafesini 100 metreye sınırlıyor., genellikle fabrikalar, demiryolları, alt istasyonlar veya açık alanlar için yetersizdir.

IM-MC110FE sessizce bu kısıtlamayı kaldırıyor.

Standart bir RJ45 Ethernet sinyalini fiber'e dönüştürerek, düşük hızlı endüstriyel cihazların kilometrelik optik fiber üzerinden iletişim kurmalarını sağlar.mevcut ekipman veya ağ mimarisini değiştirmedenYapılandırma, yönetim arayüzü ve öğrenme eğrisi yok.

IM-MC110FE, ofis rafları yerine endüstriyel kullanım için tasarlanmıştır. -40°C'den +85°C'ye kadar çalışır.ve elektrik gürültülü ortamlarda hayatta kalmak için 4KV Ethernet artış koruması entegreBu küçük bir cihaz, ama çoğu zaman kesintisiz olarak 24 saat çalışması beklenen sistemlerin kenarında oturan bir cihaz.

Temel Özellikler

1Odaklanmış, Amaçlı Tasarım

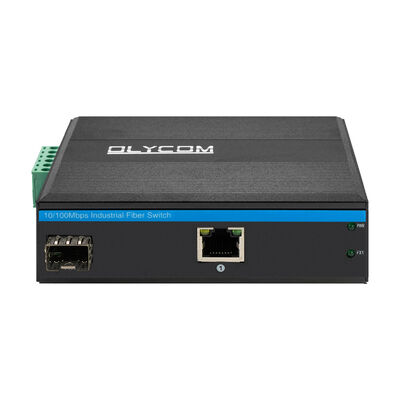

Bir Fiber Port, Bir Bakır Port

IM-MC110FE bilinçli olarak minimal tasarım felsefesini izler:

Tek mod ve çok mod mod modüllerini destekleyen 1 × 100Mbps SFP fiber portu

SM: 20 km ila 120 km (dalga boyuna bağlı olarak)

MM: 2 km'ye kadar

1 × 10/100Mbps RJ45 Ethernet portu, otomatik müzakere ve MDI/MDIX desteklenir

Bu basitlik arıza noktalarını azaltır ve cihazın sıkı kontrol dolaplarında veya uzak alan kutularında kolayca dağıtılmasını sağlar.

2Elektrik gürültüsünden kurtulmak için tasarlanmış.

Endüstriyel ortamlar nadiren temizdir:
Motorlar çalışıyor, röleler değişiyor, yakınlarda şimşek çarpıyor.

IM-MC110FE bu gerçeği ele almak için tasarlanmıştır:

4KV Ethernet artış koruması

ESD Seviye 3 (EN 61000-4-2)

EFT Seviye 3 (EN 61000-4-4)

Bu korumalar, özellikle dış mekan veya ray yanındaki tesisatlarda elektrikli müdahalelerden kaynaklanan iletişim arızasının önlenmesine yardımcı olur.

3. Yapılandırmadan istikrarlı şanzıman

Dahili olarak, cihaz, depolama ve ileri yönlendirmeyi kullanır ve patlama trafiği sırasında bile veri bütünlüğünü sağlar.
Aşağıdakileri destekler:

IEEE 802.3x akış kontrolü (tam-duplex)

Geri basınç (yarı-duplex)

Bu, bağlantılı endüstriyel cihazların trafik koşulları dalgalanırken bile paket kaybı olmadan güvenilir bir şekilde iletişim kurmalarını sağlar.

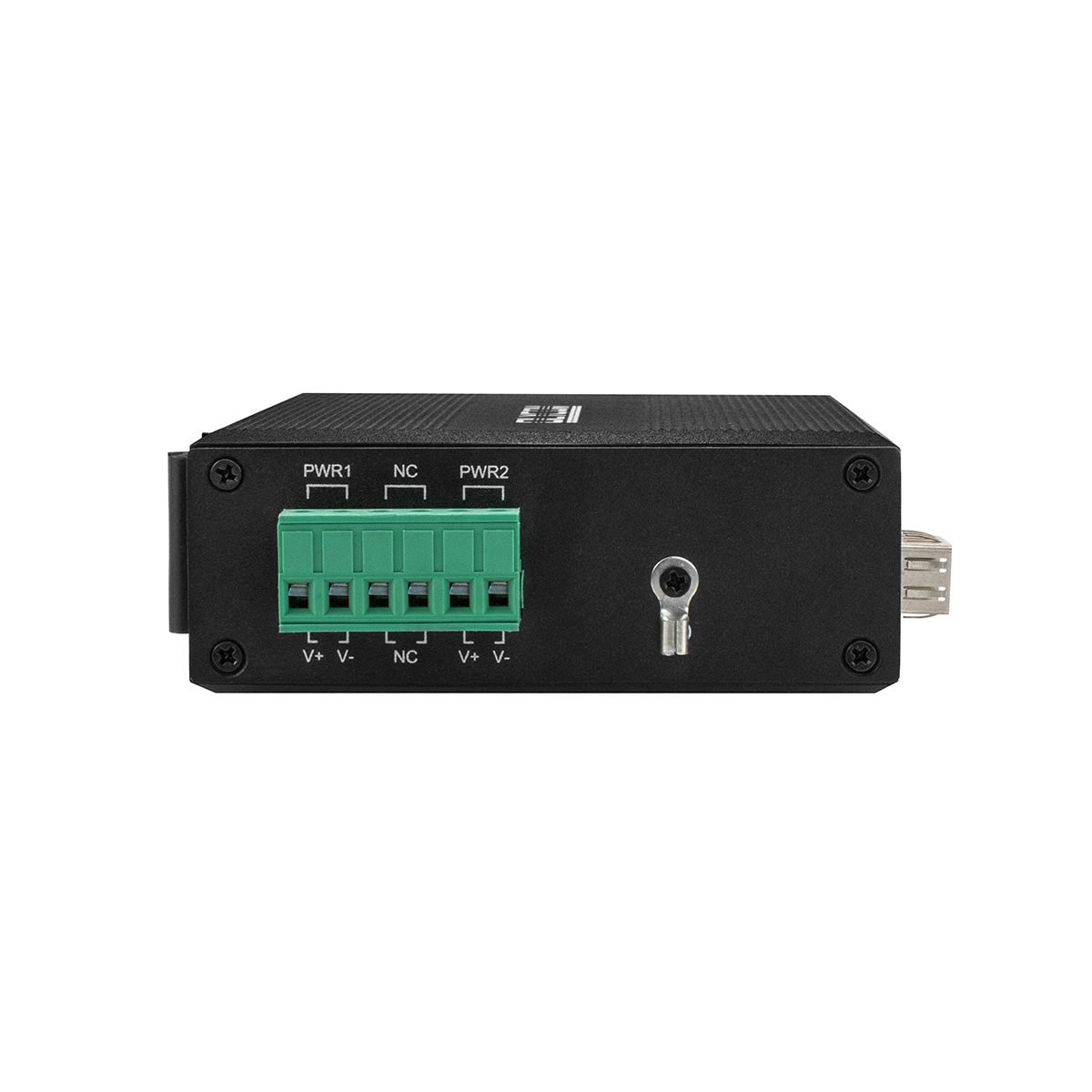

Endüstriyel dolaplar için geniş güç girişi

Endüstriyel sitelerde güç ortamları büyük ölçüde değişir.
IM-MC110FE şunları destekler:

DC 9 ′52V geniş voltaj girişi

Ters polarite koruması

Düşük güç tüketimi (≤5W)

Bu, özel güç dönüştürücüleri eklemeden mevcut kontrol sistemlerine entegre edilmesini kolaylaştırır.

Ayarlayın, çalıştırın, unutun

DIN ray montajı

Kompakt ayak izi (113.8 × 93 × 34.9 mm)

Fansız, yönetilmeyen tasarım

Kurulduktan sonra, devam eden bakım veya yapılandırma gerekmez. Erişim sınırlı veya pahalı olan dağıtımlar için idealdir.

Uygulama

Sessizce Değer Kattığı Yerler
Ethernet'i Bakır sınırlarının ötesine uzatmak

Kısa menzilli bakır Ethernet'i (≤100 m) uzun mesafeli fiber bağlantılarına (en fazla 120 km) dönüştürür ve eski endüstriyel cihazların merkezi kontrol sistemlerine bağlanmasını sağlar.

Endüstriyel Alan Cihazı Bağlantısı

Üretim hatlarında, atölyelerde ve endüstriyel parklarda PLC'leri, sensörleri ve denetleyicileri uç noktası donanımını yükseltmeden lif omurgasına bağlamak için kullanılır.

Ulaşım ve Demiryolu Altyapısı

EN 50121-4'e uygun, aşağıdakiler için uygundur:

Yol kenarında iletişim dolapları

Demiryolu sinyalizasyonu destek sistemleri

Trafik izleme ekipmanları

Fiber bağlantısı, titreşimlere, sıcaklık değişimlerine ve elektrikli müdahaleye direnirken uzun mesafe iletimi sağlar.

Enerji ve Uygulama İzleme

Alt istasyonlar, su arıtma tesisleri ve aşağıdaki yerlerde uzaktan izleme istasyonları için idealdir:

Uzaklıklar çok uzun.

Güç koşulları dengesiz.

Bakım erişimi kısıtlı.

Zorlu, Küçük Ölçekli Endüstriyel Kullanımlar

Madencilik, petrokimya ve metalürji ortamları aşağıdakilerden yararlanır:

IP40 toz koruması

Geniş sıcaklıkta çalışma

Aşınma ve ESD direnci

Bu senaryolarda, IM-MC110FE saha ile ağ çekirdeği arasında sessiz ve güvenilir bir köprü rolünü oynar.
