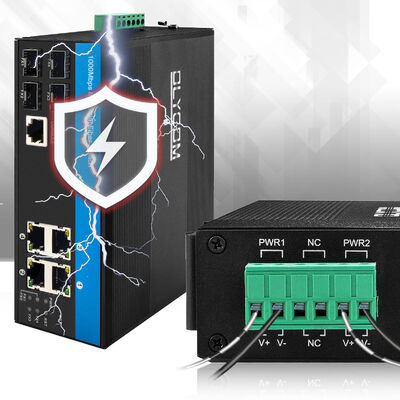

Olycom 8 Port 2.5G Fiber L2 Yönetilebilir LAN Anahtarı
Temel Özellikler
1. Çok Yönlü Port Yapılandırması: 4 x 2.5Gbps SFP fiber port (SM/MM uyumlu, 500m–120Km iletim) + 4 x 10/100/1000M UTP RJ45 port (otomatik algılamalı MDI/MDIX), endüstriyel cihazlar için fiber ve bakır ağların sorunsuz entegrasyonunu sağlar.
2. Gelişmiş Ring & Spanning Tree Desteği: ITU-T G.8032 Ethernet Koruma Halkası (EPR) ve IEEE 802.1d STP/802.1w RSTP/802.1s MSTP protokolleri ile uyumludur, hızlı ağ kurtarma (halka ağ yapılandırmaları için idealdir) ve kritik uygulamalar için döngü önleme sağlar.
3. Yüksek Verimlilikte Veri İşleme: <10us yönlendirme gecikmesi, 28Gbps engelsiz sistem bant genişliği, 20.83Mpps yönlendirme hızı, 8K MAC adresi tablosu, 4096 VLAN kimliği ve 4Mb paket arabelleği ile bir store-and-forward iletim modu kullanır—9.6KB'ye kadar jumbo çerçeveleri destekleyerek büyük veri iletimini sorunsuz hale getirir.
4. Sağlam Çevresel Uyarlanabilirlik: IP40 toz korumalı oluklu metal kabuk, 6KV dalgalanma koruması (IEC 61000-4-5: Diferansiyel ±2KV, Ortak ±6KV) ve ESD'ye (±15KV hava, ±6KV temas) ve EFT'ye (±6KV) karşı direnç. -40°C～75°C çalışma sıcaklığında ve -40°C～85°C depolama sıcaklığında, %10～95 yoğuşmasız nem ile çalışır—zorlu dış mekan ve endüstriyel ortamlara uyarlanabilir.
5. Kapsamlı Ağ Yönetimi: Sezgisel yapılandırma için Web GUI, Cisco® benzeri CLI, SNMP v1/v2c/v3 ve Telnet'i destekler. Kablo teşhisi (arıza noktası konumu), güç optimizasyonu için IEEE 802.3az Enerji Verimli Ethernet (EEE) ve VLAN (802.1q), dinamik/statik bağlantı toplama (LACP), QoS ve fırtına bastırma dahil olmak üzere gelişmiş ağ işlevleri sunar.
6. Sağlam Güvenlik ve Güvenilirlik: Ağ erişimini ve veri iletimini koruyan çoklu güvenlik mekanizmalarıyla donatılmıştır—IEEE 802.1X kimlik doğrulaması, RADIUS, ACL, TACACS+ ve HTTPS/SSL/SSH v2 şifrelemesi. Geleceğe yönelik uyumluluk için TFTP/HTTP üzerinden donanım yazılımı yedeklemesi, DHCP istemcisi/Röle/Snooping, RMON, MIB II ve IPv6 uyumluluğu destekler.
7. Esnek Kurulum ve Uyumluluk: Sıkı kontrol kabinlerine kolay entegrasyon için 15811560mm (net ağırlık 0.75Kg) boyutlarında Din-ray veya Duvar montajını destekler. CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) ve FCC (47 CFR Bölüm 15 Alt Bölüm B Sınıf B) sertifikaları ile uyumludur ve sıkı endüstriyel standartları karşılar.
8. Uzun Mesafe Bağlantısı: Fiber portlar 120Km'ye kadar (tek modlu) iletim mesafelerini desteklerken, RJ45 portları 100m'ye kadar CAT3/CAT4/CAT5 (10BASE-T) ve CAT5+ (100/1000BASE-TX) kablolarla çalışır—geniş ölçekli endüstriyel saha dağıtımları için uygundur.
Teknik Veriler
|
Ürün Adı
|
10/100/1000Mbps Yönetilebilir Endüstriyel Fiber Anahtar(4F+4TP)
|
|
Model No.
|
IM-FS440GW
|
|
Port
|
4*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
4*10/100/1000M UTP RJ45(MDI/MDIX otomatik algılamayı destekler)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Anahtarlama Özellikleri
|
İletim modu: depolama ve iletme
Yönlendirme gecikmesi: <10us
Sistem bant genişliği: 26Gbps(trafik sıkışıklığı yok)
DRAM boyutu: 128M
Flash boyutu: 16M
Paket arabellek boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Çerçeve: 9.6KB
|
|
Ağ Ortamı
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift(≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift(≤100m)
|
|
LED'ler
|
Güç, ağ, fiber
PWR: Güç
Turuncu: Bağlantı/ACT
Yeşil: 1000M Ağ Hızı(100Mb/s olduğunda kapalı)
Fiber: FX1/FX2/FX3/FX4
|
|
Güç Kaynağı
|
Yedekli DC12V~DC52V girişi, tipik olarak DC12V/DC24V/DC48V
Ters bağlantı: destek
|
|
Güç Tüketimi
|
Tam yükleme≤5W
|
|
Çevre
|
Çalışma sıcaklığı: -40°C～75°C
Depolama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～90, yoğuşmasız
Depolama nemi: %10～95, yoğuşmasız
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B(Sınıf B) ANSI C63.4: 2014
|
|
Mekanik Bilgiler
|
Kabuk: Oluklu metal kabuk, IP40 sınıf seviyesi
Boyut: 158*115*60mm
Montaj yöntemi: Din-ray/Duvar montajı
Ağırlık: 0.75Kg/0.9Kg(Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Genel Bakış
Olycom IM-FS440GW, zorlu endüstriyel ortamlarda kararlı ve güvenilir ağ bağlantısı için tasarlanmış yüksek performanslı bir L2+ Ring Yönetilebilir Endüstriyel Ethernet Anahtarıdır.
4 x 100/1000/2500Mbps SFP fiber port (500m'den 120Km'ye kadar iletim mesafelerini destekleyen tek modlu/çok modlu fiberi destekler) ve 4 x otomatik algılamalı 10/100/1000Mbps UTP RJ45 port (hepsi MDI/MDIX ile uyumlu) ile çeşitli endüstriyel cihazlar için esnek fiberden bakıra bağlantı sağlar.
Aşırı koşullara dayanacak şekilde tasarlanan anahtar, -40°C ila 75°C sıcaklık aralığında çalışır, IP40 koruma derecesine sahiptir ve 6KV Ethernet dalgalanma koruması ile donatılmıştır—EMC endüstriyel sınıf gereksinimlerini karşılar ve FCC ve CE standartlarına uygundur.
28Gbps'lik engelsiz bir sistem bant genişliği ve gelişmiş halka ağı protokolleri desteği ile, verimli veri iletimi ve hızlı arıza kurtarma sağlar, bu da onu kritik endüstriyel altyapı ve ağ dağıtımları için ideal bir seçim haline getirir.
Uygulama
1. Üretim ve Kontrol Sistemleri
Endüstriyel kontrol ağlarının merkezinde çalışmak üzere tasarlanan cihaz, PLCler, sensörler ve kontrolörler gibi otomasyon ekipmanlarını bağlayarak, gerçek zamanlı kontrol, sistem teşhisi ve üretim görünürlüğü için gerekli olan sürekli veri alışverişini sağlar.
20 Yol, Ray ve Trafik Ağları
Trafik kontrol kabinleri ve demiryolu iletişim sistemleri dahil olmak üzere ulaşım altyapısında yaygın olarak kullanılır. Halka tabanlı ağ oluşturma, hızlı kurtarma mekanizmaları ile bağlantı arızaları meydana gelse bile veri yollarının kullanılabilir kalmasını sağlar.
3. Fiber Destekli Özel ve Taşıyıcı Sınıfı Ağlar
Fiber bağlantısının gerekli olduğu optik omurgalara ve özel geniş bant ağlarına entegre edilmiştir. Yüksek hızlı SFP arayüzleri, dağıtılmış ağ düğümleri arasında geniş mesafelerde büyük hacimli verilerin verimli bir şekilde iletilmesini sağlar.
4. Dağıtılmış Varlıklar ve Uzaktan Operasyonlar
Su hizmetleri, madencilik tesisleri ve enerji altyapısı gibi geniş coğrafi alanlara yayılmış endüstriyel sahaları destekler. Uzaktan yönetim yetenekleriyle birleştirilmiş güvenilir bağlantı, sistem denetimini basitleştirir ve yerinde bakım çabalarını azaltır.
5. Dış Mekan Gözetleme ve Güvenlik Kurulumları
IP kameraları, kablosuz erişim noktalarını ve güvenlik sensörlerini desteklemek için dış mekan muhafazaları içinde konuşlandırılır. Elektrik dalgalanmalarına, toz girişine ve aşırı sıcaklıklara karşı yerleşik koruma, gözetimsiz ortamlarda sürekli çalışmayı sağlar.
6. Geniş Ölçekli Endüstriyel ve Kurumsal Ağlar
Kurumsal kampüsler, lojistik merkezleri ve endüstriyel parklar için istikrarlı bir erişim veya toplama katmanı görevi görür. Ağ segmentasyonunu ve trafik önceliklendirmesini destekleyerek, çeşitli hizmetlerin paylaşılan bir endüstriyel ağ üzerinde verimli bir şekilde çalışmasını sağlar.
SSS
1. Etiketi istediğim gibi yazmak mümkün mü?
C: Evet, lütfen içeriği ve formatı gönderin, onayınız için bir örnek parça yazdıracağız.
Etiket genellikle yan panele yapıştırılır.
2. Paket listesi nedir?
C: Kutuda bir cihaz, koruyucu köpük, bir kullanım kılavuzu, bir garanti kartı ve bir konsol kablosu bulunmaktadır.
Ancak SFP modülleri ve güç kaynağı DAHİL DEĞİLDİR, lütfen bunları bizden ayrı olarak satın alın.
3. Test için bir örnek birimi nasıl alabilirim?
C: Birçok Amazon mağazamız var. Lütfen markamız Olycom'u veya biliyorsanız model adlarını arayın.
Standart bir satın alma için bizimle konuşmaya da hoş geldiniz.
4. Anahtarlarınız herhangi bir halka protokolünü destekliyor mu?
C: Evet, anahtarlarımız halka yapılandırması için STP/RSTP/MSTP ve ERPS'yi destekler.
