Olycom 8 Port Endüstriyel CCTV PoE anahtarı
1. Ana Özellikler
Endüstriyel Kenar Cihazlar için Gigabit PoE
Altı otomatik algılayıcı 10/100/1000Mbps RJ45 portu, IEEE 802.3af/at'ı destekler ve IP kameraları, kablosuz AP'ler,ve PoE ile çalışan endüstriyel terminaller.
Çift Gigabit Fiber Uplinks
İki 1000Mbps SFP yuvası, yüzlerce metreden 100 km'den fazla ağ iletimini uzatan multimod ve tek mod lif modüllerini destekler.Dağıtılmış ve gürültü duyarlı endüstriyel ortamlar için idealdir.
Endüstriyel Güvenilirlik ve Koruma
Sert koşullar için tasarlanan anahtar, -40 ° C'den +75 ° C'ye kadar çalışmayı destekler, 6kV Ethernet artış koruması özelliklerine sahiptir ve endüstriyel EMC, titreşim, şok ve demiryolu trafiği standartlarına uymaktadır.
Sabit engelleme olmayan anahtarlama performansı
16Gbps sistem bant genişliği ile bir depolama ve ileri geçiş mimarisi, video, veri ve kontrol trafiğinin pürüzsüz, tıkanıklıksız bir şekilde aktarılmasını sağlar.

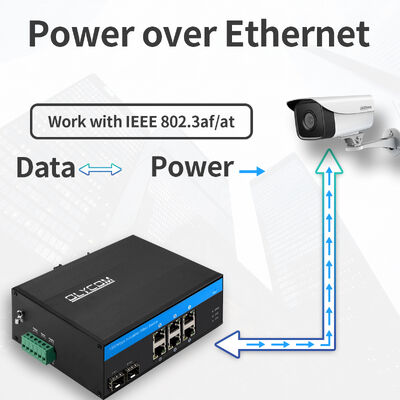

Akıllı PoE tespiti ve güvenliği
Otomatik olarak PoE'ye dayalı cihazları tespit eder ve PoE olmayan ekipmanlara zarar vermemeyi önler, böylece güvenli ve güvenilir güç tedarikini sağlar.
Esnek güç ve kurulum seçenekleri
DIN rayı ve duvar montajı desteği ile 48V DC girişle güçlendirilmiş, kontrol dolaplarında, yol kenarında ve dış kutularda kolay bir şekilde dağıtılmasına izin vermektedir.
Rüzgarsız, bakımsız tasarım
Doğal soğutma tasarımı fan arızası riskini ortadan kaldırır ve bakım gereksinimlerini azaltır, sessiz, uzun süreli çalışmayı sağlar.
2. Teknik Veriler
|
Ürün Adı
|
10/100/1000Mbps Endüstriyel PoE Fiber Switch ((2F+6TP)
|
|
Model numarası.
|
IM-FP266GE
|
|
Liman
|
2x1000M SFP Fiber
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
6x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
1x6-PIN güç terminal bloğu
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3at 30W ((PoE+)
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 18Gbps (trafik sıkışıklığı olmayan)
Gönderme hızı: 11.904Mmps
4K.
Paket tamponu boyutu: 1.75Mb
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, Fiber, Ağ, PoE
Güç.
Fiber: FX1, FX2
Açık: iletim normal.
Kapalı: iletim normal değil ((hatalı optik modül veya bağlantısı kesilmiş)
Bakır turuncu: PoE göstergesi
On:PoE çalışıyor
Kapalı:PoE çalışmıyor ya da bu Non-PoE cihazı
Bakır yeşil: Hız göstergesi
Açık: iletim hızı 1000 Mbps
Göz kırpıyor: iletiliyor
Kapalı:Kapatılmış veya çalışma hızı 10/100Mbps
|
|
Güç tüketimi
|
PoE≤5W olmadan tam yük
|
|
Güç kaynağı
|
PoE güç kaynağı giriş voltajı: 48V (max 52V)
Tek PoE güç kaynağı çıkış gücü: 30W (port 1~6)
Toplam bütçe: 180W
PoE çıkış voltajı: 48V
Ters bağlantı: destek
|
|
PoE Kablolama
|
1/2 (V+), 3/6 (V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 158*115*60mm
Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.75Kg/0.9Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
3Özet
Olycom IM-FP266GE, yüksek güvenilirlik, uzun mesafe lif bağlantısı ve istikrarlı PoE güç dağıtımı gerektiren ortamlar için tasarlanmış endüstriyel sınıf bir Gigabit PoE fiber anahtarıdır.
6 Gigabit PoE Ethernet portu ve 2 Gigabit SFP fiber uplink ile, IP kameralarını, kablosuz erişim noktalarını,ve endüstriyel Ethernet cihazları sert dış mekan ve endüstriyel sitelerde.
Güçlü bir IP40 dalgalanmış metal kabın, -40 °C'den +75 °C'ye kadar geniş çalışma sıcaklık aralığı ve endüstriyel düzeyde EMC koruması ile inşa edilen IM-FP266GE, sürekli,Otomasyon sistemlerinde istikrarlı çalışma, ulaşım ağları ve görevi kritik altyapı.
4Uygulama
IP İzleme ve Güvenlik Sistemleri
Akıllı şehirlerde, fabrikalarda, kampüslerde ve ulaşım merkezlerinde endüstriyel ve açık hava IP kameralarını güçlendirmek ve bağlamak için ideal.
Endüstriyel Otomasyon Ağı
Üretim ve süreç kontrol sistemlerinde PLC'ler, sensörler, denetleyiciler ve saha cihazları için güvenilir Ethernet ve PoE bağlantısı.
Ulaşım ve Trafik Kontrolü
Sağlam PoE ve fiber bağlantısı gerektiren yol kenarında dolaplar, demiryolu sistemleri ve trafik izleme ağları için uygundur.
Enerji ve Utilities Altyapısı
Uzun mesafe lif ve istikrarlı PoE'nin gerekli olduğu alt istasyonları, rüzgar çiftliklerini ve kamu hizmetleri izleme sistemlerini destekliyor.
Dışarıda ve Zorlu Çevredeki Uygulamalar
Aşırı sıcaklıklara, elektrik gürültüsüne ve titreşimlere karşı tasarlanmıştır, bu da uzak ve açık hava endüstriyel tesisatları için idealdir.
Nakliye kutusu bilgileri
Ürün boyutu: 15.8*11.5*6cm
İç kutu boyutu: 25.3*20.8*8cm
Ürün ağırlığı: 0.75Kg
Paket ağırlığı: 0.9Kg
Ana kutu boyutu: 55.5*40*41cm
Paketleme miktarı: 20pcs
Paket ağırlığı: 20Kg
5. Aksesuarlar
|
Endüstriyel Optik Modül
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC48V2.5A
|
AC220V'den DC48V2.5A'ya, -40°C~70°C
|
|
IM-DAC220/DC48V5A
|
AC220V'den DC48V5A'ya, -40°C ∼70°C
|
|
IM-DAC220/DC48V10A
|
AC220V'den DC48V10A'ya, -40°C~70°C
|
6Sık Sorulan Sorular
1Hangi çipe dayanıyor?
Olycom: Realtek
2- Özel yapabilir miyim?
Evet.
Logo, model adı, etiket, PVC maske ve ürün parçaları gibi OEM hizmetlerini destekliyoruz ((montaj kiti, güç terminal bloğu vb.)
3Yapabiliyor musun?
Hayır.
Basit bir plug-and-play, ama yönetilen bir modelimiz var.
4Sertifikan var mı?
Evet, şirketimiz ISO9001 sertifikalı.
Modellerimiz için CE/FCC/RoHS/E-mark/CCC sertifikalarımız var.
5OEM ve ODM'yi destekler misiniz?
Evet, bu rekabetçi avantajımız.
Aşağıdaki bağlantıda ayrıntılı bir giriş var.
