Olycom Pasif Fiber Optik Mux DeMux CWDM Modüler
Temel Özellikler
1. Verimli CWDM Fiber Kullanımı
1260 nm'den 1620 nm'ye kadar geniş bir optik pencere boyunca birden fazla dalga boyu kanalını destekler, karşılıklı parazit olmadan tek bir fiberi paylaşmak için 12 kanala kadar izin verir.
2. Düşük Ekleme Kaybı ve Yüksek İzolasyon
Optimize edilmiş optik tasarım, yüksek hızlı fronthaul iletimi için kararlı sinyal kalitesini koruyarak düşük kanal kaybı ve mükemmel bitişik ve bitişik olmayan kanal izolasyonu sağlar.
3. Yüksek Sinyal Bütünlüğü
Düşük polarizasyona bağlı kayıp (PDL) ve minimum polarizasyon modu dağılımı özelliklerine sahiptir, değişen çevresel koşullarda tutarlı performans sağlar.

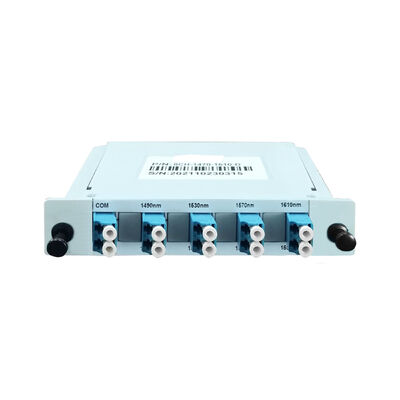

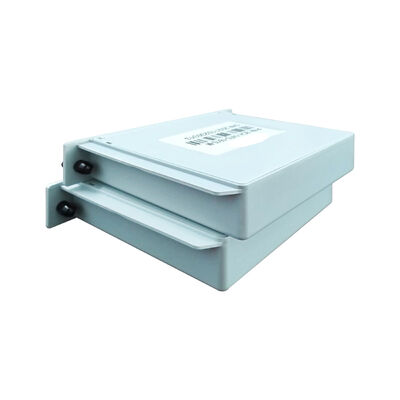

4. Kompakt Fiş Tipi Tasarım
Küçük boyut ve hafif ABS muhafaza, alan kısıtlamalı baz istasyonu kabinlerine ve dış mekan muhafazalarına kolayca kurulmasını sağlar.
5. Pasif ve Güç Gerektirmeyen Çalışma
Aktif bileşen veya güç kaynağı gerektirmez, yüksek kararlılık, uzun hizmet ömrü ve azaltılmış ağ OPEX sağlar.
6. Geniş Çevresel Tolerans
Hem iç hem de dış mekan telekom ortamlarını destekleyerek geniş bir sıcaklık aralığında güvenilir bir şekilde çalışmak üzere tasarlanmıştır.
7. Standart Optik Arayüzler
Tek modlu fiber ve LC/UPC konektörleri kullanır, yaygın optik alıcı-vericiler ve telekom ekipmanlarıyla sorunsuz uyumluluk sağlar.
Teknik Veriler
| Öğe |
Birim |
Parametreler |
Not |
| Dalga boyu aralığı |
nm |
1260-1620 |
|
| Merkezi dalga boyu |
nm |
1271~1371/1471~1571 |
|
| Kanal sayısı |
ch |
12 |
|
| İletim bant genişliği |
nm |
≥+/-7.0 |
|
| İletim düzlüğü |
dB |
≤0.3 |
|
| Kanal kaybı |
dB |
≤3.8 |
Çift≤4.5 |
| İletken bitişik kanal izolasyonu |
dB |
≥30 |
|
| İletken bitişik olmayan kanal izolasyonu |
dB |
≥45 |
|
Genel Bakış
Fiş tipi Pasif WDM, mobil ağ fronthaul uygulamaları için tasarlanmış kompakt ve uygun maliyetli bir CWDM iletim çözümüdür.
Farklı dalga boylarındaki birden fazla optik sinyali tek bir fiber üzerinde çoğaltarak ve bunları uzaktaki uçta ayırarak, BBU ve RRU arasındaki fiber kullanımını önemli ölçüde azaltır, bu da onu yoğun baz istasyonu dağıtımları için ideal hale getirir.
Tamamen pasif bir cihaz olarak, bu WDM modülü harici güç gerektirmez, yüksek güvenilirlik, düşük işletme maliyeti ve basitleştirilmiş bakım sunar. Fiş tipi tasarımı, hızlı kurulum ve kolay genişleme sağlar, bu da onu 4G ve 5G baz istasyonu yapımında yaygın olarak benimsenen bir çözüm haline getirir.
Uygulamalar
1. 4G LTE Baz İstasyonu Fronthaul
Güvenilir sinyal iletimini korurken, BBU'lar ve RRU'lar arasındaki fiber tüketimini ve dağıtım maliyetini azaltır.
2. 5G Baz İstasyonu Fronthaul
Sınırlı fiber kaynakları üzerinde birden fazla dalga boyunun gerekli olduğu yüksek yoğunluklu 5G siteleri için idealdir.
3. Mobil Ağ Genişletme ve Yükseltme
Yeni fiber döşemeden hızlı kapasite genişlemesi sağlar, sorunsuz ağ evrimini destekler.
4. Fiber Kaynak Optimizasyonu
Erişim ve fronthaul ağlarında fiber kullanımını en üst düzeye çıkarmayı amaçlayan telekom operatörleri ve sistem entegratörleri için uygundur.
5. Kompakt Telekom ve Kenar Siteleri
Alan ve gücün sınırlı olduğu çatı, direğe monte ve kabin bazlı baz istasyonları için çok uygundur.
