Endüstriyel Kenar Cihazları için Gigabit PoE
Dört adet otomatik algılamalı 10/100/1000Mbps RJ45 portu, tek bir Ethernet kablosu üzerinden IEEE 802.3af/at PoE gücü ve veri sağlar, IP kameraların, sensörlerin ve kablosuz ekipmanların kurulumunu basitleştirir ve toplam PoE bütçesi 120W'a kadar çıkar.
2.5Gbps'ye Kadar Çok Hızlı Fiber Uplink'ler
Çift SFP yuvası, 100Mbps, 1Gbps ve 2.5Gbps fiber bağlantılarını destekleyerek, uzun mesafe iletimi ve elektriksel olarak gürültülü ortamlarda yüksek bant genişliğinde toplama için esnek uplink seçenekleri sunar.
Endüstriyel Katman 2 Yönetimi
VLAN, QoS, Link Toplama (LACP), IGMP/MLD Gözetleme ve Fırtına Kontrolü dahil olmak üzere kapsamlı anahtarlama özellikleri, video ve kontrol verileri için verimli trafik segmentasyonu ve optimize edilmiş performans sağlar.
Yüksek Kullanılabilirlik ve Ağ Koruması

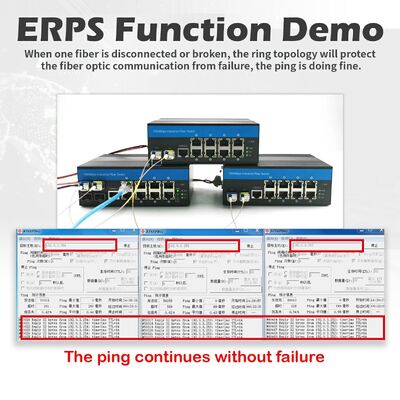

STP, RSTP, MSTP ve ITU-T G.8032 Ethernet Ring Korumasını destekleyerek, endüstriyel sistemlerde hızlı ağ kurtarma ve dayanıklı halka topolojileri sağlar.
Güvenli ve Esnek Ağ Kontrolü
IEEE 802.1X kimlik doğrulaması, ACL'ler, RADIUS, TACACS+, HTTPS ve SSH gibi entegre güvenlik mekanizmaları, endüstriyel ağları yetkisiz erişime karşı korur.
Sağlam Endüstriyel Tasarım
IP40 dereceli metal muhafaza ve 6KV Ethernet dalgalanma koruması, dış ve endüstriyel ortamlarda kararlı çalışma sağlarken, fansız tasarım sessiz, bakım gerektirmeyen çalışma sağlar.
Kolay Dağıtım ve Bakım
Web GUI, CLI, SNMP ve Telnet aracılığıyla yönetilir, uzaktan bellenim yükseltmeleri ve kablo teşhisi desteği ile kesinti süresini ve bakım maliyetlerini azaltır.
Endüstriyel Yönetilebilir Switch'in Teknik Verileri
|
Ürün Adı
|
10/100/1000Mbps Yönetilebilir Endüstriyel PoE Fiber Switch (2F+4TP)
|
|
Model No.
|
IM-FP244GW
|
|
Port
|
2*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
4*10/100/1000M UTP RJ45 (MDI/MDIX otomatik algılamayı destekler)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Anahtarlama Özellikleri
|
İletim modu: depolama ve iletme
İletme gecikmesi: <10us
Sistem bant genişliği: 18Gbps (trafik sıkışıklığı yok)
İletme hızı: 13.392Mpps
DRAM boyutu: 128M
Flash boyutu: 16M
Paket tampon boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
|
Ağ Ortamı
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift (≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift (≤100m)
|
|
LED'ler
|
Güç, ağ, fiber
PWR: Güç
Turuncu: Bağlantı/ACT
Yeşil: 1000M Ağ Hızı (100Mb/s olduğunda kapalı)
Fiber: FX1/FX2
|
|
Güç Kaynağı
|
Giriş voltajı: 48V (maksimum 52V)
PoE çıkış voltajı: 48V
Tek PoE çıkış gücü: 30W (port 1~4)
Maksimum bütçe: 120W
Ters bağlantı: destek
|
|
PoE Kablolaması
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C～75°C
Depolama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～90, yoğuşmasız
Depolama nemi: %10～95, yoğuşmasız
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B (Sınıf B) ANSI C63.4: 2014
|
|
Mekanik bilgiler
|
Kabuk: Oluklu metal kabuk, IP40 sınıfı
Boyut: 158*115*60mm
Montaj yöntemi: Din-ray/Duvara montaj
Ağırlık: 0.75Kg/0.9Kg (Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Uygulamalar
1. IP Gözetleme ve Güvenlik Sistemleri
Şehirlerde, kampüslerde, fabrikalarda ve dış ortamlarda IP kameralara ve erişim cihazlarına güç sağlar ve bağlar.
2. Endüstriyel Otomasyon ve Kontrol Ağları
Kararlı PoE ve fiber uplink'lerin gerekli olduğu fabrika otomasyonu, proses kontrolü ve makine ağları için uygundur.
3. Ulaşım ve Altyapı
Sağlam tasarım ve güvenilir ağ yedekliliği gerektiren trafik izleme, demiryolu sistemleri ve yol kenarı kabinleri için idealdir.
4. Enerji ve Kamu Hizmeti Ağları
Güvenli, yönetilen Ethernet bağlantısıyla trafo merkezlerini, rüzgar çiftliklerini ve kamu hizmeti izleme sistemlerini destekler.
5. Akıllı Şehir ve Dış Ortam Dağıtımları
Kompakt ayak izi ve endüstriyel koruma, onu akıllı aydınlatma, kablosuz backhaul ve IoT kenar kurulumları için güçlü bir seçim haline getirir.
Genel Bakış
Olycom IM-FP244GW, güvenilir güç dağıtımı, esnek fiber uplink'ler ve gelişmiş ağ yönetimi gerektiren kenar seviyesi endüstriyel ağlar için tasarlanmış kompakt bir yönetilebilir endüstriyel PoE fiber switch'tir.
4 Gigabit PoE Ethernet portu ve 2.5Gbps'ye kadar destekleyen 2 çok hızlı SFP fiber portu ile IP kameralar, kablosuz erişim noktaları ve endüstriyel Ethernet cihazları için kararlı bağlantı sağlar ve fiber aracılığıyla ağ erişimini genişletir.
Zorlu ortamlar için tasarlanan IM-FP244GW, -40°C ila +75°C arasında geniş bir sıcaklık aralığında çalışır, endüstriyel sınıf dalgalanma koruması entegre eder ve hem DIN-ray hem de duvara montajı destekler. Tam Katman 2 yönetimi ve PoE kontrolü ile endüstriyel otomasyon, ulaşım ve dış mekan altyapı dağıtımları için idealdir.
Boyut
- Kablo teşhisini destekler ve arıza noktasını tespit edebilir
- IEEE802.3az EEE (Enerji Verimli Ethernet) Yönetimini destekler, güç tüketimini optimize eder
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını (EPR) destekler
- QoS'i destekler, trafik sınıflandırma QoS, CoS, bant genişliği kontrolü (giriş/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler
- IEEE802.1q VLAN'ı, VLAN portunu, Mac tabanlı VLAN'ı, IP alt ağ VLAN'ını, Protokol VLAN'ını, VLAN dönüştürmeyi, MVR'yi destekler
- Dinamik IEEE802.3ad LACP bağlantı toplamasını, statik bağlantı toplamasını destekler
- IGMP/MLD gözetleme V1/V2/V3'ü, IGMP filtrelemeyi/modülasyonu, IGMP aramayı destekler
- IGMP aracı raporunu, MLD gözetlemeyi destekler
- Güvenlik: port ve Mac tabanlı IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Cisco® benzeri CLI'yi, Web yönetimini, SNMP v1/v2c/v3'ü, Telnet'i destekler
- TFTP ve HTTP aracılığıyla yazılım yükseltmesini destekler, bellenim yedekliliği yükseltme hatalarını önler
- DHCP istemcisi/Röle/Gözetleme/Gözetleme seçeneği 82/Röle seçeneği 82'yi destekler
- RMON'u, MIB II'yi, ayna görüntüsünü, olay günlüğünü, DNS'yi, NTP/SNTP'yi, IEEE802.1ab LLDP'yi destekler
- IPV6 Telnet sunucusunu/ICMP v6'yı, SNMP'yi, HTTP'yi, SSH/SSL'yi, NTP/SNTP'yi, TFTP'yi, QoS'i, ACL'yi destekler
SSS
1, Hangi çipe dayanıyor?
Olycom: Vitesse
2, Özelleştirebilir miyim?
Olycom: Evet
Logo, model adı, etiket, PVC maske ve ürün parçaları (montaj kiti, güç terminal bloğu vb.) gibi OEM hizmetlerini destekliyoruz.
3, 10/100M cihazlarla bağlayabilir miyim?
Olycom: Evet
LAN portları için, bunlar 10/100/1000M otomatik algılamalıdır
Fiber portlar için lütfen Web GUI veya CLI aracılığıyla 100Mbps hızı yapılandırın
4, Gerekirse bazı portlar için PoE işlevini kapatabilir miyim?
C: Evet
Bu serideki tüm PoE yönetilen switch'ler PoE yönetimini destekler
Lütfen PoE durumunu Web GUI veya CLI aracılığıyla ayarlayın
5, SKD/CKD yapıyor musunuz?
C: Evet
Bir fabrika olarak, bunu birçok kez yaptık.
