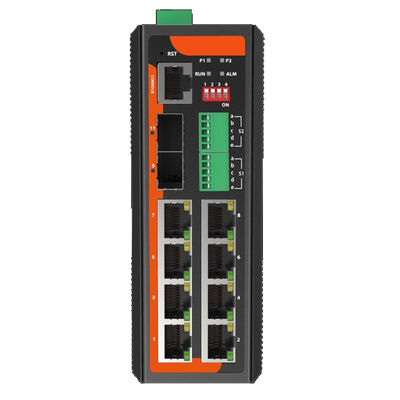

Olycom Ethernet Üzerinden Seri PoE Fiber Switch
Temel Özellikler
1. Tek Cihazda Seri-Ethernet Entegrasyonu
Dahili RS-232 / RS-422 / RS-485 arayüzleri, eski PLC'lerin, sayaçların, sensörlerin ve kontrolörlerin doğrudan IP ağları üzerinden iletişim kurmasını sağlayarak harici seri cihaz sunucularına olan ihtiyacı ortadan kaldırır.
2. Kenar Cihazlar için Gigabit PoE
Sekiz adet 10/100/1000Mbps RJ45 portu, IP kameralara, endüstriyel terminallere ve kontrolörlere hem veri hem de güç sağlar; yoğun saha kurulumları için uygun, akıllı PoE algılama ve yüksek toplam güç bütçesi sunar.
3. Uzun Mesafe ve Gürültüsüz İletim için Fiber Uplink'ler
Çift Gigabit SFP yuvası, esnek fiber bağlantı sağlar, ağ erişimini genişletir ve elektriksel olarak gürültülü endüstriyel ortamlarda kararlı iletişimi garanti eder.
4. Endüstriyel L2+ Yönetilebilir Ağ
VLAN, QoS, Link Toplama, STP/RSTP/MSTP ve ERPSv2 gibi gelişmiş Katman 2+ özellikleri, hızlı kurtarma ile dayanıklı halka ve yedekli ağ topolojilerini mümkün kılar.
5. Güvenli ve Ölçeklenebilir Yönetim
802.1X kimlik doğrulaması, RADIUS, ACL'ler, HTTPS, SSH ve SNMPv3 dahil olmak üzere kapsamlı güvenlik, OT ve BT birleşik ağlarında güvenli çalışmayı sağlar. Web GUI, CLI, SNMP ve Bulut/MQTT aracılığıyla çoklu yönetim seçenekleri, dağıtımı ve bakımı basitleştirir.
6. Sağlam, Fansız Endüstriyel Tasarım
Kompakt IP40 alüminyum muhafaza, fansız soğutma ve DIN-rayı veya duvara montaj, kontrol kabinlerinde ve dış mekan muhafazalarında sessiz, bakım gerektirmeyen çalışmaya olanak tanır.
7. Güvenilir Güç Mimarisi
Alarm röle çıkışlı çift 48–56V DC yedekli güç girişleri, güç kesintilerine ve kablolama hatalarına karşı koruma sağlayarak, kritik görev uygulamalarında sürekli çalışmayı garanti eder.
Teknik Veriler
|
Model No.
|
IM-FSP288GW
|
|
Ethernet Arayüzü
|
|
Portlar
|
8x10/100/1000Base-T(X)Portları(RJ45 konektörü)
2x100/1000Base-FX (SFP Yuvaları)
2x RS485/422/232(5-pin Seri Terminal)
|
|
Port Modu(Tx)
|
Otomatik Müzakere Hızı
Tam/Yarım Dubleks Modu
Otomatik MDI/MDI-X Bağlantısı
|
|
Standartlar
|
10BaseT için IEEE 802.3
100BaseT(X) ve 100BaseFX için IEEE 802.3u
1000BaseT(X) için IEEE 802.3ab
1000BaseSX/LX/LHX/ZX için IEEE 802.3z
akış kontrolü için IEEE 802.3x
Spanning Tree Protokolü için IEEE 802.1D-2004
Rapid Spanning Tree Protokolü için IEEE 802.1w
Multiple Spanning Tree Protokolü için IEEE 802.1s
Hizmet Sınıfı için IEEE 802.1p
VLAN Etiketleme için IEEE 802.1Q
kimlik doğrulama için IEEE 802.1X
LACP ile Port Trunk için IEEE 802.3ad
|
|
Paket Tampon Boyutu
|
4Mbits
|
|
MAC Adres Tablosu Boyutu
|
8K
|
|
Maksimum Paket Uzunluğu
|
10K'ya kadar
|
|
VLAN Kimliği Aralığı
|
VID 1 ila 4094
|
|
IGMP Grupları
|
2048
|
|
Maks. VLAN Sayısı
|
64
|
|
İletim Modu
|
Sakla ve İlet (tam/yarım dubleks modu)
|
|
Değişim Özelliği
|
Gecikme süresi: < 7μs
Arka panel bant genişliği: 20Gbps; Paket yönlendirme hızı: 14.88Mpps
|
|
Seri Arayüz
|
|
Portlar
|
2x RS485/422/232
|
|
Sinyaller
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+,d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Baud hızı
|
2400-115200bps
|
|
Terminal
|
5-Pin Terminal
|
|
Yük Kapasitesi
|
RS-485/422, 128 noktalı yoklama ortamını destekler
|
|
Hareket
|
RS-485, otomatik veri akışı kontrol teknolojisini benimser
|
|
Arayüz Koruması
|
RS-232 15KV statik koruma
İzolasyon voltajı 2KV, elektrostatik koruma 15KV
|
|
Paket Listesi
|
|
Cihaz
|
1x Endüstriyel Seri Ethernet Switch
|
|
Kablo
|
1xDB9 dişi - RJ45
|
|
Kurulum Kiti
|
1x DIN-Ray Klipsi
2x Duvara Montaj Kitleri
|
|
Belgeler
|
1 x Hızlı kurulum kılavuzu
1 x Garanti kartı
1x Ürün bildirimi
|
|
Fiziksel Özellikler
|
|
Muhafaza
|
Alüminyum kasa
|
|
IP Derecesi
|
IP40
|
|
Boyut
|
138mm x 108mm x 49mm (U x G x Y)
|
|
Ağırlık
|
680g
|
|
Çalışma Sıcaklığı
|
-40℃~75℃ (-40 ila 167 ℉)
|
|
Çalışma Nemi
|
%5~90 (yoğuşmasız)
|
|
Depolama Sıcaklığı
|
-40℃~85℃ (-40 ila 185 ℉)
|
|
MTBF
|
Telcordia SR-332 Standardına göre 1.043.909 saat
|
|
Isı Dağılımı
|
34 BTU/saat
|
|
Soğutma
|
Pasif Soğutma, Fansız Tasarım
|
|
Gürültü Seviyesi
|
0 dBA
|
|
Güç Tüketimi
|
Maksimum 10 Watt
|
|
Güç Girişleri
|
2
|
|
Giriş Voltajı
|
48-56VDC, Yedekli çift giriş
|
|
POE Standardı
|
Tek PoE çıkış gücü: 15.4W/30W(port 1~8), 240W maks. POE bütçesi
|
|
Konektör
|

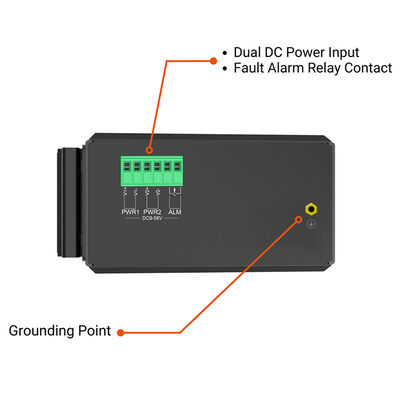

1 çıkarılabilir 6 kontaklı terminal blokları
Güç 1 için Pin 1/2, Güç 2 için Pin 3/4, arıza alarmı için Pin 5/6
|
|
Koruma
|
Aşırı Yük Akımı Koruması, Ters Polarite Koruması
|
|
Güvenlik
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Sınıf A, CISPR 32 FCC Bölüm 15B Sınıf A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(Dalgalanma) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Şok
|
IEC 60068-2-27
|
|
Serbest Düşme
|
IEC 60068-2-32
|
|
Titreşim
|
IEC 60068-2-6
|
|
Çevresel
|
RoHS
|
|
Garanti
|
3 Yıl
|
Yazılım Özellikleri
|
Yönetim Özellikleri
|
|
Yedeklilik Protokolleri
|
STP/RSTP/MSTP/ERPSv2, Link Toplama Desteği
|
|
Çoklu Yayın Desteği
|
IGMP Snooping V1/V2/V3 desteği, GMRP, GVMP,802.1Q desteği
|
|
VLAN
|
IEEE 802.1Q 4K VLAN desteği, QINQ, Çift VLAN desteği
|
|
Zaman Yönetimi
|
SNTP
|
|
QOS
|
Akış tabanlı yönlendirme
Akış tabanlı hız sınırlaması
Akış tabanlı paket filtreleme
Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi
Diff-Serv QoS, Öncelik İşareti/Açıklama
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
|
ACL
|
Port tabanlı ACL yayınlama
Port ve VLAN'a dayalı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın
|
|
Teşhis Bakımı
|
Port yansıtma, Syslog, Ping desteği
|
|
Yönetim İşlevi
|
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi(IPv4/IPv6), Bulut/MQTT desteği
|
|
Alarm Yönetimi
|
1 yönlü röle alarm çıkışı, RMON, TRAP desteği
|
|
Güvenlik
|
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
DHCP Snooping, Seçenek 82,802.1X güvenlik erişimi desteği,
Kullanıcı hiyerarşik yönetimi, ACL erişim kontrol listesi desteği,
DDOS, port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı sınırı desteği
|
|
Katman 2+ Özellikleri
|
IPv4/IPv6 Yönetimi, Statik Rota
|
LED Göstergesi
|
LED
|
Durum
|
Açıklama
|
|
PWR
(P1&P2)
|
Açık
|
Güç sağlanıyor
|
|
Kapalı
|
Güç sağlanmıyor
|
|
RUN
|
Yanıp sönüyor
|
Sistem iyi çalışıyor
|
|
Link/ACT
(1-10)
|
Açık
|
Port bağlantısı aktif
|
|
Yanıp sönüyor
|
Veri iletildi
|
|
Kapalı
|
Port bağlantısı aktif değil
|
|
ALM
|
Açık
|
Alarm bilgisi var
|
|
Kapalı
|
Alarm bilgisi yok
|
DIP
|
DIP Anahtarı
|
Durum
|
Açıklama
|
|
#1
|
Açık
|
RSTP Devre Dışı
|
|
Kapalı
|
RSTP Etkin(Varsayılan)
|
|
#2
|
Açık
|
Port VLAN Etkin
|
|
Kapalı
|
Port VLAN Devre Dışı(Varsayılan)
|
|
#3
|
Açık
|
SFP Portu 100M
|
|
Kapalı
|
SFP Portu 100/1000M(Varsayılan)
|
|
#4
|
|
Fonksiyon Rezerv
|
NOT:
1. RSTP, RSTP'nin devre dışı bırakıldığı durumu gösteren AÇIK konumuna geçer.
2. VLAN, VLAN'ın etkin olduğunu gösteren AÇIK konumuna geçer. Bu seçenek etkinleştirildiğinde tüm LAN portları yalnızca SFP uplink'leri ile iletişim kurabilir.
3. Ethernet switch çalışırken DIP Switch işlevinin etkili olması için, DIP switch'i ayarladıktan sonra Ethernet switch'ini yeniden başlatmak gerekir.
Uygulama
1. Endüstriyel Otomasyon ve Kontrol Sistemleri
Fabrikalarda ve proses tesislerinde seri tabanlı PLC'leri, HMI'ları ve kontrolörleri Ethernet ve fiber omurgalara bağlamak için idealdir.
2. Güç, Enerji ve SCADA Ağları
Sayaçların, RTU'ların ve trafo merkezlerinin güvenli Ethernet ve seri veri entegrasyonu ile uzaktan izlenmesini ve kontrolünü sağlar.
3. Ulaşım ve Altyapı
PoE destekli cihazlar ve seri iletişim gerektiren trafik sistemleri, demiryolu sinyalleri ve yol kenarı kabinleri için uygundur.
4. Petrol ve Gaz, Su ve Kamu Hizmetleri
Eski seri ekipmanların modern IP ağlarıyla birlikte var olması gereken zorlu ortamlar için güvenilir çözüm.
5. Endüstriyel IoT ve Kenar Entegrasyonu
Geleneksel saha cihazlarını Ethernet, fiber ve standart endüstriyel protokolleri kullanarak IoT platformlarına bağlar.
