Temel Özellikler
1. Çoklu Gigabit Fiber ve Gigabit Bakır Mimarisi
On iki adet 10/100/1000Mbps RJ45 portu esnek erişim bağlantısı sağlarken, dört adet SFP/SFP+ yuvası 10Gbps'ye kadar hızları destekleyerek fabrika katından endüstriyel omurgaya sorunsuz bir toplama sağlar.
2. Belirleyici Ethernet için Gelişmiş TSN
IEEE 802.1AS zaman senkronizasyonu, 802.1Qbv zaman duyarlı şekillendirme, 802.1Qbu çerçeve önleme ve 802.1CB kesintisiz yedeklilik gibi temel TSN standartları için tam destek, kritik görev trafiği için ultra düşük gecikme, titreşim kontrolü ve sıfır paket kaybı sağlar.
3. Yüksek Hassasiyetli Zaman Senkronizasyonu
Entegre IEEE 1588v2 PTP ve SyncE, endüstriyel otomasyon, güç sistemleri ve ulaşım ağlarında kullanılan profilleri destekleyerek tüm portlarda doğru saat dağıtımı sağlar.
4. Katman 3 Yönlendirme ve Endüstriyel Yedeklilik
IPv4/IPv6 yönlendirme (RIP, OSPF) ile tam Katman 3 yönetimi, ölçeklenebilir ağ tasarımı sağlarken, ERPSv2, MRP, RSTP, MSTP ve 50 ms'nin altında kurtarma desteği bağlantı ve düğüm arızalarına karşı koruma sağlar.
5. Endüstriyel Sınıf Güç ve Koruma
Alarm rölesi ile çift DC 9–56V yedekli güç girişleri sürekli çalışmayı sağlar. Gelişmiş dalgalanma ve ESD koruması, elektriksel olarak gürültülü ortamlarda anahtarı korur.
6. Kapsamlı Güvenlik ve Yönetim
ACL'ler, 802.1X, RADIUS, TACACS+ dahil olmak üzere kurumsal düzeyde güvenlik, Web, CLI, SNMP, SSH aracılığıyla esnek yönetim ile birleştiğinde, anahtarı hem OT hem de BT yakınsaması için uygun hale getirir.
7. Sağlam, Yerden Tasarruflu Tasarım
DIN-ray ve duvar montajı ile kompakt IP40 alüminyum muhafaza, kontrol kabinlerine, trafo merkezlerine ve yol kenarı muhafazalarına kolay kurulum sağlar.
Özellikler
|
Anahtarlama Özellikleri
|
|
Ürün Adı
|
1G/2.5G/5G/10G Yönetilebilir Endüstriyel Fiber Switch (4F+12TP)
|
|
Model No.
|
IM-FS4X1200GW
|
|
Bakır Port
|
12x10/100/1000Base-T RJ45 otomatik MDI/MDI-X
|
|
SFP/SFP+ Port
|
4*1/2.5/5/10G SFP/SFP+ yuvaları
100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP ve 10GBASE SR/LR SFP+ optik alıcı-verici ile uyumlu
|
|
Konsol
|
1xRJ45-to-RS232 seri port(115200,8,N,1)
|
|
Sıfırlama Düğmesi
|
＜5 sn: Sistem Yeniden Başlatma
＞ 5 sn: Fabrika Varsayılanı
|
|

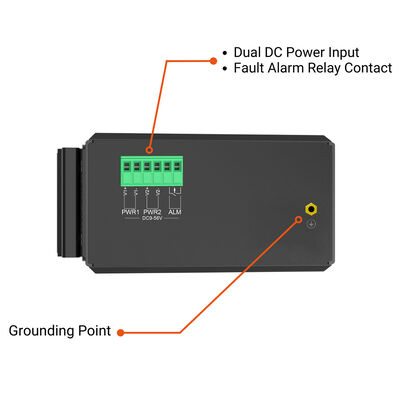

Konektör
|
Güç girişi için 6 pimli çıkarılabilir terminal bloğu
Güç 1 için Pin 1-2, Güç 2 için Pin 3-4, arıza alarmı için Pin 5-6
|
|
Alarm
|
Güç kesintisi için bir röle çıkışı.
Alarm rölesi akım taşıma yeteneği:2A @ 24VDC
|
|
Muhafaza
|
IP40 alüminyum kasa
|
|

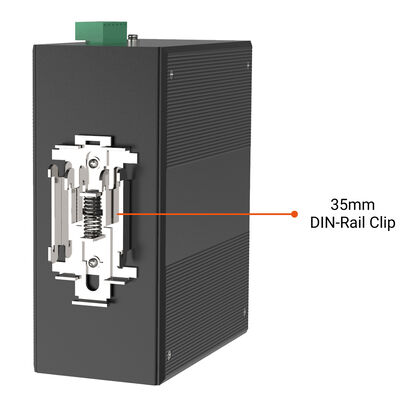

Kurulum
|
DIN-ray veya duvar montajı
|
|
Boyut(GxDxY)
|
160mm x 132mm x 70mm
|
|
Ağırlık
|
1100g
|
|
Güç Tüketimi
|
Maks. 16,8 watt/57,3BTU(Sistem açık)
MAKS. 38,2 watt/10,3BTU(Tam yük)
|
|
Elektrostatik Deşarj
|
Temas deşarjı:±8kV
Hava deşarjı: ±15kV
Dalgalanma Koruması
Güç Kaynağı: ±4kV
RJ45 Portu: ±2kV
|
|
LED Göstergeleri
|
P1(Yeşil), P2(Yeşil), ALM(Kırmızı). RUN(Yeşil)
SFP: 1/2.5/5G(Yeşil), 10G(Yeşil)
RJ45: 10/100M(Yeşil), 1000M(Yeşil)
|
Yazılım Özellikleri
|
Anahtarlama Özellikleri
|
|
Anahtarlama Mimarisi
|
Sakla ve ilet
|
|
Anahtarlama Kumaşı
|
64 Gbps/engellemesiz
|
|
Adres Tablosu
|
32K giriş, otomatik kaynak adresi öğrenme ve eskime
|
|
Veri Arabelleği
|
32Mbits
|
|
Jumbo Çerçeve
|
10K bayt
|
|
Akış Kontrolü
|
Tam çift yönlü için IEEE 802.3x duraklatma çerçevesi
Yarım çift yönlü için geri basınç
|
|
Katman 3 İşlevi
|
|
IP Arayüzleri
|
Maks. 128 VLAN arayüzü
|
|
Yönlendirme Tablosu
|
Maks. 512 statik rota girişi
Maks. 3072 yönlendirme tablosu girişi
|
|
Yönlendirme Protokolü
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 Donanım Statik Yönlendirme
IPv6 Donanım Statik Yönlendirme
|
|
Katman 2 İşlevi
|
|
Port Yapılandırması
|
Port Devre Dışı/Etkin
Otomatik müzakere 10/100/1000Mbps tam ve yarım çift yönlü mod seçimi
Akış kontrolünü devre dışı bırak/etkinleştir
Port bağlantı yeteneği kontrolü
|
|
Port Durumu
|
Her portun hız çift yönlü modunu, bağlantı durumunu, akış kontrol durumunu, otomatik müzakere durumunu, trunk durumunu görüntüle
|
|
Port Aynalama
|
TX/RX/Her İkisi
Çoktan-1'e monitör
Ayna – Uzak Anahtarlamalı Port Analizörü (Cisco RSPAN)
5 oturuma kadar destekler
|
|
VLAN
|
IEEE 802.1Q etiketli VLAN
IEEE 802.1ad Q-in-Q tünelleme
Özel VLAN
MAC tabanlı VLAN
VLAN Çevirisi
VCL Protokol tabanlı VLAN
Sesli VLAN
MVR(Çoklu Yayın VLAN kaydı), MVRP(Çoklu VLAN Kayıt Protokolü
GVRP
4K'ya kadar VLAN grubu, 4095 VLAN kimliğinden
|
|
Bağlantı Toplama
|
IEEE 802.3ad LACP/statik trunk
Trunk grubu başına 16 port ile 8 trunk grubu
|
|
Yayılma Ağacı Protokolü
|
IEEE 802.1D Yayılma Ağacı Protokolü
IEEE 802.1w Hızlı Yayılma Ağacı Protokolü
IEEE 802.1s Çoklu Yayılma Ağacı Protokolü
7 MSTP örneğini destekler
BPDU Koruması, BPDU filtreleme ve BPDU şeffaf
Kök Koruması
|
|
IGMP Gözetleme
|
IPv4 IGMP(v1/v2/v3) gözetleme
IPv4 IGMP sorgulayıcı modu desteği
255 IGMP grubunu destekler
|
|
MLD Gözetleme
|
IPv6 MLD(v1/v2) gözetleme
IPv6 sorgulayıcı modu desteği
255 MLD grubunu destekler
|
|
Bant Genişliği Kontrolü
|
Port başına bant genişliği kontrolü
Giriş: 10Kbps ~ 13128Mbps
Çıkış: 10Kbps ~ 13128Mbps
|
|
Halka, Yedeklilik, Koruma
|
APS Protokolü (1+1 , 1:1 Modu)
MRP(Medya Yedeklilik Protokolü)
ITU-T G.8032 ERPSv2
Kurtarma süresi＜10ms @ 3 düğüm
Kurtarma süresi＜50ms @ 16 düğüm
Ana ve alt halkayı destekler
|
|
Keşif ve İzleme
|
UPnP(Evrensel Tak ve Çalıştır)
LLDP
LLDP-MED
UDLD(Tek Yönlü Bağlantı Algılama)
sFLOW
|
|
OAM
|
IEEE 802.3ah OAM,
IEEE 802.1ag Bağlantı Arıza Yönetimi(CFM)
|
|
Senkronizasyon
|
IEEE 1588v2 PTP(Hassas Zaman Protokolü)
PTP Ana
PTP Köle
Sınır Saati
Eşler arası şeffaf saat
Uçtan uca şeffaf saat
Profil:1588/G.8265.1/G.8275.1/802.1AS
SyncE
|
|
QoS
|
Trafik sınıflandırması tabanlı, katı öncelik ve WRR
Anahtarlama için 8 seviyeli öncelik
Port numarası
802.1p önceliği
802.1Q VLAN etiketi
IP paketinde DSCP/ToS alanı
|
|
Zamana Duyarlı Ağ Oluşturma
Protokoller
|
Yüksek Hassasiyetli Zaman Senkronizasyonu
IEEE1588(Zaman Damgalama)
802.1AS-Rev gPTP varsayılan profili
Şekillendiriciler
802.1Qbv(Zaman Duyarlı Zamanlama)
802.1Qch(Döngüsel Kuyruklama ve iletme)
TSN Akış Polisliği
802.1Qci (Akış Başına Filtreleme ve Polislik)
Yedeklilik
802.1CB (Kesintisiz yedeklilik için Çerçeve Çoğaltma ve Eleme)
Gecikme Azaltma
IEEE 802.1Qbu Çerçeve Önleme
|
|
Güvenlik İşlevi
|
|
Erişim Kontrol Listesi
|
IP tabanlı ACL/MAC tabanlı ACL
Şuna dayalı ACL:
MAC Adresi
IP Adresi
Protokol Türü
VLAN Kimliği
DSCP
802.1q Önceliği
512'ye kadar giriş
|
|
Güvenlik
|
Port Güvenliği
IP kaynak koruması, 512'ye kadar giriş
Dinamik ARP denetimi, 1K'ya kadar giriş
Kullanıcı seviyesine dayalı komut satırı yetki kontrolü
Statik MAC adresi, 64'e kadar giriş
|
|
AAA
|
RADIUS istemcisi
TACACS+ istemcisi
|
|
Ağ Erişim Kontrolü
|
IEEE 802.1x port tabanlı ağ erişim kontrolü
MAC tabanlı kimlik doğrulama
Yerel/RADIUS kimlik doğrulaması
|
|
Yönetim
|
|
Temel Yönetim Arayüzleri
|
Konsol; Telnet; Web tarayıcısı; SNMPv1,v2c
|
|
Güvenli Yönetim Arayüzleri
|
SSHv2, TLSv1.2, SNMPv3
|
|
Sistem Yönetimi
|
HTTP protokolü aracılığıyla Ethernet ağı üzerinden bellenim yükseltme
HTTP aracılığıyla yapılandırma yükleme/indirme
Uzaktan Syslog
Sistem Günlüğü
NTP
Firo NMS
|
|
SNMP MIB'leri
|
RFC 1213 MIB-II
RFC 1493 Köprü MIB'i
RFC 1643 Ethernet MIB'i
RFC 2863 Arayüz MIB'i
RFC 2665 Ether-Like MIB'i
RFC 2819 RMON MIB'i (Grup 1,2,3 ve 9)
RFC 2737 Varlık MIB'i
RFC 2618 RADIUS İstemci MIB'i
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP İletme MIB'i
RFC IP MIB'i
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Yasal ve Garanti
|
|
Güvenlik
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Sınıf A, CISPR 32 FCC Bölüm 15B Sınıf A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Dalgalanma) EN61000-4-6 (CS)
EN61000-4-8 (PFMF
|
|
Şok
|
IEC 60068-2-27
|
|
Serbest Düşüş
|
IEC 60068-2-32
|
|
Titreşim
|
IEC 60068-2-6
|
|
Çevresel
|
RoHS
|
|
Standartlara Uygunluk
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
IEEE 802.3x akış kontrolü ve geri basınç
LACP ile IEEE 802.3ad port trunk
IEEE 802.1D Yayılma Ağacı Protokolü
IEEE 802.1w Hızlı Yayılma Ağacı Protokolü
IEEE 802.1s Çoklu Yayılma Ağacı Protokolü
IEEE 802.1p Hizmet Sınıfı
IEEE 802.1Q VLAN etiketleme
IEEE 802.1X Port Kimlik Doğrulama Ağ Kontrolü
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Bağlantı Arıza Yönetimi(CFM)
IEEE 802.1AS Zamana Duyarlı Uygulama için Zamanlama ve Senkronizasyon
IEEE 802.1Qbu Çerçeve Önleme
IEEE 802.1Qci Akış Başına Filtreleme ve polislik(PSFP)
IEEE 802.1Qbv Zamanlanmış Trafik için İyileştirmeler
IEEE 802.1CB Güvenilirlik için Çerçeve Çoğaltma ve Eleme(FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 ERPS Halkası
|
|
Garanti
|
3 yıl
|
|
Çevre
|
|
Çalışma Sıcaklığı
|
-40 ℃ ila +75℃
|
|
Depolama Sıcaklığı
|
-40 ℃ ila +85℃
|
|
Nem
|
%5 ila %95(yoğuşmasız)
|
|
Paket Listesi
|
|
Cihaz
|
1x Endüstriyel Ethernet Switch
|
|
Kablo
|
1xDB9 dişi - RJ45
|
|
Kurulum Kiti
|
1x DIN-Ray Klipsi
2x Duvara Montaj Kitleri
|
|
Belgeler
|
1 x Kullanım Kılavuzu
1 x Garanti kartı
|
Giriş
Bu güç merkezi, tüm portlarda kusursuz zaman senkronizasyonu sağlamak için IEEE 1588 Hassas Zaman Protokolü (PTPv2) ile birlikte Zamana Duyarlı Ağ Oluşturma (TSN) teknolojisini kullanır - her işlemin uyum içinde sorunsuz bir şekilde çalışmasını sağlar.
IM-FS4X1200GW, her zaman beklentileri aşan eksiksiz bir gerçek zamanlı iletişim çözümü için gerekli olan TSN IEEE standartlarını zahmetsizce destekler.
Eşsiz zaman senkronizasyonu için inanılmaz IEEE 802.1AS-REV profilini kullanmaktan, veri iletim verimliliğini optimize etmek için Zamanlanmış Trafik için IEEE 802.1Qbv İyileştirmeleri ve IEEE 802.1Qbu Çerçeve Önleme gücünden yararlanmaya kadar; bu switch her şeyi kapsıyor!
Ve IEEE 802.3br tarafından sağlanan yenilikçi Interspersing Express Traffic (IET) ve IEEE 802.1Qci tarafından sunulan akış başına filtreleme ve polislik yetenekleri gibi özellikler sayesinde kritik verileri işleme konusundaki yeteneğini unutmayalım - zorlu operasyonlar sırasında bile kesintisiz güvenilirlik sağlar!
Uygulama
1. Endüstriyel Otomasyon ve Fabrika Ağları
Belirleyici Ethernet performansı gerektiren TSN özellikli üretim hatları, robotik, hareket kontrolü ve makine görüş sistemleri için idealdir.
2. Güç ve Enerji Altyapısı
Hassas zaman senkronizasyonunun ve yüksek kullanılabilirliğin gerekli olduğu trafo merkezleri, akıllı şebekeler ve SCADA sistemleri için uygundur.
3. Ulaşım ve Demiryolu Sistemleri
Demiryolları, metrolar ve akıllı ulaşım sistemlerinde sinyalizasyon, yerleşik iletişim ve kontrol ağlarını destekler.
4. Proses Kontrol ve Kritik Altyapı
Petrol ve gaz, metalurji, su arıtma ve diğer sürekli proses endüstrileri için güvenilir omurga ve toplama anahtarı.
5. OT / BT Yakınsak Ağları
Gerçek zamanlı garantileri korurken, operasyonel teknoloji ve kurumsal ağlar arasında güvenli, yönetilen bağlantı sağlar.
