1G tabanlı SFP Fiber Optic Switch 8 Port

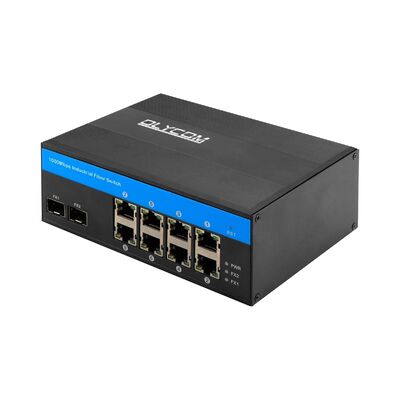

8 Port Gigabit Değiştiricisi Genel Görünümü
1. IM-FS280GE Endüstriyel Gigabit Fiber Switch, sert endüstriyel ortamlarda güvenilir çalışma için tasarlanmış sağlam, plug-and-play Ethernet çözümüdür.
22 Gigabit SFP fiber portları ve 8 Gigabit Ethernet bakır portları ile, yüksek yoğunluklu kenar cihaz bağlantısı ile uzun mesafeli fiber bağlantılarının kesintisiz entegrasyonunu sağlar.
3Bir depolama ve ilerileme mekanizması ile endüstriyel düzeyde bir anahtarlama mimarisi üzerine inşa edilen IM-FS280GE, ağır ağ yükleri altında istikrarlı veri iletimi ve tutarlı performans sağlar.Geniş menzilli fazlalıklı DC güç girişi (DC12V ∆DC52V) ve ters kutupluk koruması, görev kritik dağıtımlarda sistem güvenilirliğini artırır.
4-40°C'den 75°C'ye kadar geniş bir çalışma sıcaklık aralığı, güçlendirilmiş metal kaplama ve endüstriyel EMC koruması ile bu anahtar açık hava dolapları, fabrika zeminleri,ve uzun vadeli istikrarın gerekli olduğu bakımsız tesisler.
Endüstriyel Fiber Switch'in Teknik Verileri
|
Ürün Adı
|
10/100/1000Mbps Endüstriyel Fiber Switch ((2F+8TP)
|
|
Model numarası.
|
IM-FS280GE
|
|
Liman
|
2x1000M SFP Fiber
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
8x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
1x6-PIN güç terminal bloğu
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 20Gbps (trafik sıkışıklığı olmayan)
Gönderme hızı: 14.88Mmps
4K.
Paket tamponu boyutu: 1.75Mb
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, Fiber, Ağ, PoE
Güç.
Fiber: FX1, FX2
Açık: iletim normal.
Kapalı: iletim normal değil ((hatalı optik modül veya bağlantısı kesilmiş)
Bakır turuncu: PoE göstergesi
On:PoE çalışıyor
Kapalı:PoE çalışmıyor ya da bu Non-PoE cihazı
Bakır yeşil: Hız göstergesi
Açık: iletim hızı 1000 Mbps
Göz kırpıyor: iletiliyor
Kapalı:Kapatılmış veya çalışma hızı 10/100Mbps
|
|
Güç tüketimi
|
PoE≤5W olmadan tam yük
|
|
Güç kaynağı
|
Gereksiz DC12V ~ DC52V giriş, tipik olarak DC12V / DC24V / DC48V
Ters bağlantı: destek
|
|
Çevre
|
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 158*115*60mm

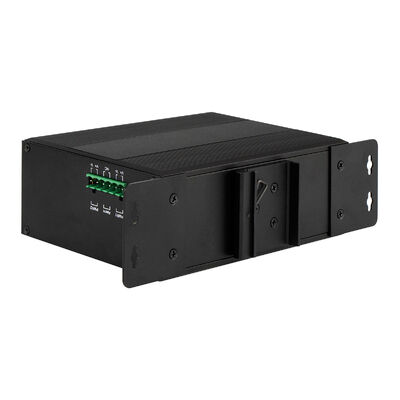

Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.75Kg/0.9Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
3Uygulama
IM-FS280GE, güvenilirliğin, mesafenin ve çevresel esnekliğin kritik olduğu endüstriyel ve altyapı ağlarında yaygın olarak kullanılır:
- IP İzleme ve Güvenlik Sistemleri
- Elektrik Kullanımları ve SCADA Ağları
- Demiryolu, Metro ve Ulaşım Sistemleri
- Rüzgar Enerjisi ve Enerji Altyapısı
- Fabrika Otomasyon ve Montaj Hatları
- Akıllı Ulaşım Sistemleri (ITS)
- Su Arıtma ve Kanalizasyon İzleme
- Askeri ve Zorlu Endüstriyel Çevre
4. Ana Özellikler
Gigabit Fiber & Ethernet Bağlantısı
2 × 1000Mbps SFP fiber yuvaları ve 8 × 10/100/1000Mbps otomatik algılayıcı RJ45 portları ile donatılmış olan anahtar esnek ağ topolojilerini destekler.Hem uzun mesafe lif iletimi hem de kenarında yüksek hızlı bakır erişimini sağlayan.
Endüstriyel Güvenilirlik
Ekstrem ortamlarda sürekli çalışmak için tasarlanan IM-FS280GE, -40 ° C'den 75 ° C'ye kadar çalışmayı destekler, dalgalanmış bir metal kabına sahiptir ve 6KV Ethernet artış koruması sağlar.endüstriyel ve dış mekan uygulamaları için ideal hale getiriyor.
Istikrarlı Performans ve Etkili Değişim
Engelleme olmayan anahtarlama dokusu, düşük yönlendirme gecikmesi ve bol paket tamponlaması, video akışı ve gerçek zamanlı izleme gibi bant genişliği yoğun uygulamalar için sorunsuz veri akışını sağlar.
Endüstriyel Sistemler için Esnek Güç Girdi
Endüstriyel kontrol sistemlerinde (12V / 24V / 48V) yaygın olarak kullanılan yedek DC güç girişlerini destekler, ağ çalışma süresini iyileştirir ve güç entegrasyonunu basitleştirir.
Kolay Kurulum ve Uygunluk
DIN ray veya duvar montaj seçenekleri, kontrol dolaplarında hızlı bir şekilde dağıtılmasını sağlar. Cihaz, küresel endüstriyel ağ gereksinimlerini karşılayan CE ve FCC standartlarına uygun.
5. Aksesuar
|
Endüstriyel Optik Modül
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC12V1.67A
|
AC220V'den DC12V1.67A'ya, -30°C~70°C
|
|
IM-DAC220/DC24V1A
|
AC220V'den DC24V1A'ya, -30°C~70°C
|
Sık Sorulan Sorular
1Hangi çipe dayanıyor?
Olycom: Realtek
2- Özel yapabilir miyim?
Evet.
Logo, model adı, etiket, PVC maske ve ürün parçaları gibi OEM hizmetlerini destekliyoruz ((montaj kiti, güç terminal bloğu vb.)
3Yapabiliyor musun?
Hayır.
Basit bir plug-and-play ama yönetilen bir modelimiz var.
