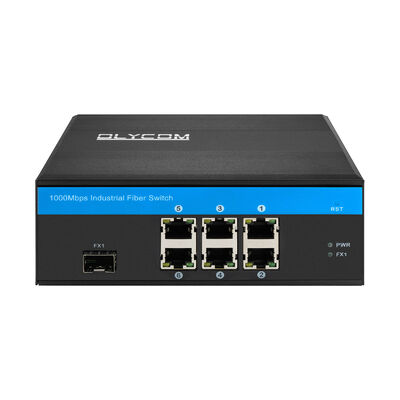

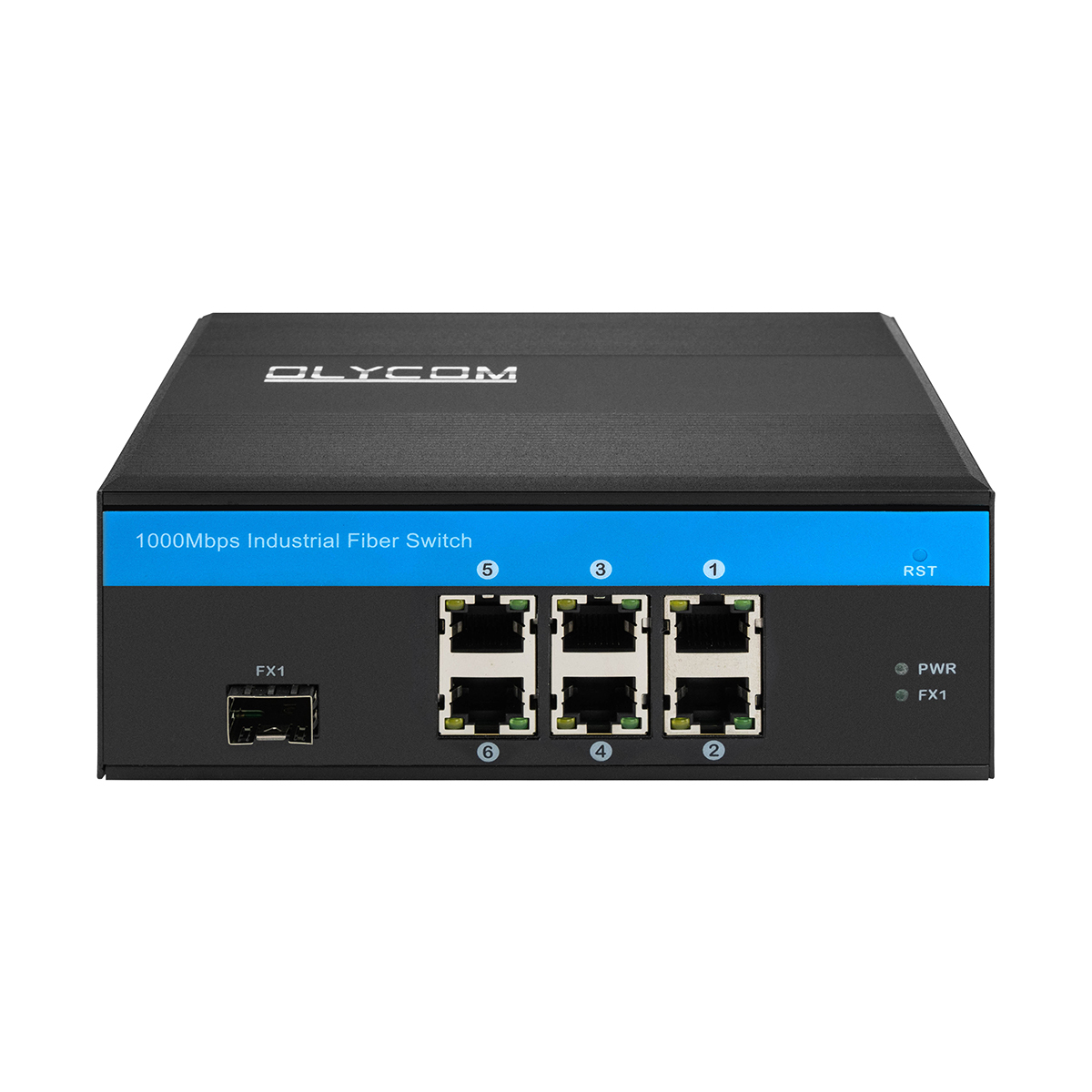

Olycom Gigabit Ethernet Fiber Optic Switch
Temel Özellikler
1. Gigabit Ethernet ile Fiber Uplink
Çoklu otomatik algılama 10/100/1000Mbps RJ45 portları esnek cihaz bağlantısı sağlarken, 1000Mbps SFP yuvası multimod veya tek mod modül kullanan uzun mesafeli fiber iletimi destekler.
2Uzun mesafe ve gürültüye dayanıklı iletim
Fiber bağlantısı, onlarca kilometreye kadar olan mesafelerde istikrarlı bir iletişimi sağlar ve anahtarı elektrik gürültülü veya coğrafi olarak dağılmış tesisler için idealdir.
3Endüstriyel Güvenilirlik
Ekstrem koşullar için tasarlanan anahtar, -40 ° C'den +75 ° C'ye kadar güvenilir bir şekilde çalışır ve 6kV Ethernet artış koruması ile açık hava ve endüstriyel ortamlarda istikrarlı performans sağlar.
4. Istikrarlı Değişim Performansı
Gigabit işlem kapasitesi olan bir depolama ve ileri geçiş mimarisi, kontrol, izleme ve otomasyon trafiği için sorunsuz veri iletmesini sağlar.
5. Geniş Voltaj Güç Girişi
Ters polarite koruması da dahil olmak üzere geniş bir DC güç girişi aralığını destekler ve endüstriyel güç sistemlerine esnek entegrasyon sağlar.
6Kompakt, fansız tasarım
Fansız doğal soğutma ve kompakt bir IP40 derecelendirilmiş metal kaplama, bakım gereksinimlerini azaltır ve kontrol dolaplarında sessiz çalışmayı sağlar.
7. Kolay Kurulum ve Entegrasyon

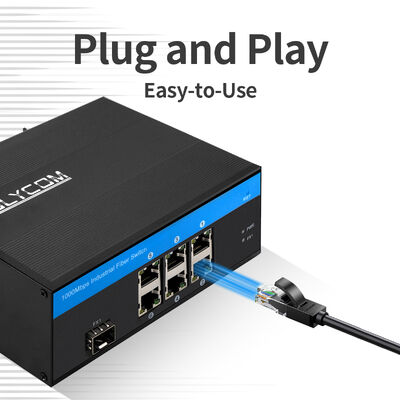

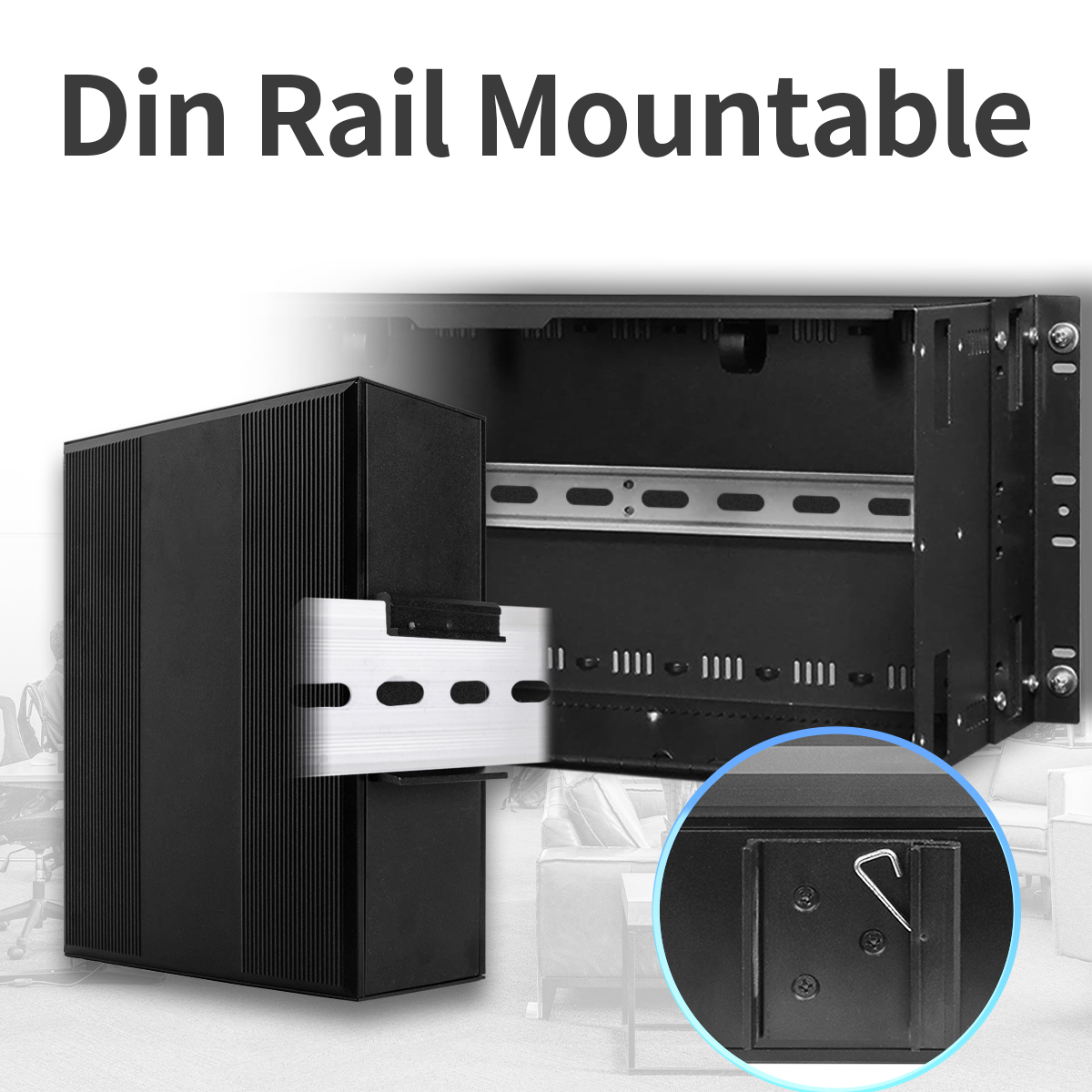

Otomatik MDI / MDIX kablolamayı basitleştirirken, DIN raylı veya duvar montajı endüstriyel panellerde ve saha kaplamalarında hızlı bir montaj sağlar.
Endüstriyel Ağ Değiştiricisi Spesifikasyonu
|
Ürün Adı
|
10/100/1000Mbps Endüstriyel Fiber Switch (1F+6TP)
|
|
Model numarası.
|
IM-FS160GE
|
|
Liman
|
1x 1000Mpbs SFP portları
SM: 1310nm/1550nm, 20km.
1490nm/1550nm, 40-120Km
MM: 1310nm, 2km; 850nm, 500m
8x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
|
Değiştirme özellikleri
|
İletişim modu: depolama ve iletme
Sistem bant genişliği: 14Gbps (trafik sıkışıklığı olmayan)
Gönderme hızı: 10.416Mmps
4K.
Paket tamponu boyutu: 1.75Mb
|
|
Ağ medyaları
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
SFP port, iletim mesafesi: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LED
|
Güç, ağ, fiber
|
|
Güç kaynağı
|
Giriş voltajı: DC 12-52V
Sıfır yük gücü: 5W
Ters bağlantı: destek
|
|
Çevre
|
Çalışma sıcaklığı: -40°75°C
Depolama sıcaklığı: -40°C-85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
EMI: FCC Part 15 Subpart B Sınıf A, EN 55022 Sınıf A
EMS: EN 61000-4-2 (ESD) Seviye 3, EN 61000-4-3 (RS) Seviye 3, EN 61000-4-4 (EFT) Seviye 3, EN 61000-4-5 (Sürge) Seviye 3, EN 61000-4-6 (CS) Seviye 3, EN 61000-4-8
Trafik kontrolü: NEMA-TS2
Titreme: IEC 60068-2-6
Serbest düşme: IEC 60068-2-32
Şok: IEC 60068-2-27
Demiryolu Trafiği: EN 50121-4
|
|
Güvenlik
|
CE işareti, ticari
CE/LVD EN60950
|
|
Mekanik bilgi
|
Kabuk: Dalgalanmış metal kabuk
Güvenlik sınıfı: IP40
Boyut: 158 x 115 x 60 mm
Montaj yöntemi: Din-rail / Duvar montajı
|
|
Garanti
|
Replacement within 1 year; 3 years repairing 1 yıl içinde yenilenmesi; 3 yıl tamir edilmesi
|
Uygulama
1Endüstriyel Otomasyon Ağı
Fabrika ve süreç otomasyon sistemleri içindeki PLC'leri, HMI'leri, sensörleri ve denetleyicileri bağlamak için idealdir.
2. Ulaşım ve Trafik Sistemleri
Güçlü fiber bağlantısı gerektiren yol kenarında dolaplar, demiryolu sinyali ve trafik kontrol ağları için uygundur.
3Enerji ve Kullanım Altyapısı
Sabit Ethernet ve fiber iletişimi ile alt istasyonları, rüzgar çiftliklerini ve kamu hizmetleri izleme sistemlerini destekler.
4Güvenlik ve İzleme Sistemleri
Güvenilir omurilik veya IP gözetim ve izleme ekipmanları için erişim anahtarı zorlu ortamlarda kullanılır.
5. Dışarıda ve uzaktan kurulumlar
Açık havada endüstriyel ve altyapı uygulamalarında uzun mesafeli, müdahaleye dayanıklı ağlar için tasarlanmıştır.
Paket Bilgisi
-
1pc anahtarı
-
1pc kullanma kılavuzu
Not:
Aksesuarlar ((DIN ray destekleri, güç kaynağı, ağ kablosu vb.) kutuya dahil değildir.
Lütfen kendiniz hazırlayın ya da bizden bir set alın.
Nakliye kutusu bilgileri
Ürün boyutu: 158*115*60mm
İç kutu boyutu: 253*208*80mm
Ürün ağırlığı: 0.75Kg
Paket ağırlığı: 0.9Kg
Ana kutu boyutu: 555*400*410mm
Paketleme miktarı: 20pcs
Paket ağırlığı: 20Kg
Genel bakış
Olycom IM-FS160GE, sert ortamlarda güvenilir ağ genişletmesi için tasarlanmış kompakt bir endüstriyel Gigabit fiber Ethernet anahtarıdır.
Birden fazla Gigabit bakır bağlantısı ve bir Gigabit SFP fiber bağlantısı.Endüstriyel Ethernet cihazlarının sorunsuz entegrasyonunu sağlarken, iletişim mesafesinin bakır kablo sınırlarının çok ötesine uzanmasını sağlar.
Endüstriyel kalite bir metal kabın, -40 °C'den +75 °C'ye kadar geniş çalışma sıcaklık aralığı ve esnek DIN ray veya duvar montajı ile tasarlanmış olan IM-FS160GE, istikrarlı,Otomasyon sistemleri için sürekli performans, ulaşım ağları ve dış mekan altyapısının güvenilirliği kritik olan alanlar.
Aksesuar
|
Endüstriyel Optik Modül
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC12V1.67A
|
AC220V'den DC12V1.67A'ya, -30°C~70°C
|
|
IM-DAC220/DC24V1A
|
AC220V'den DC24V1A'ya, -30°C~70°C
|
