Olycom 8 Port PoE Gigabit Ağ Anahtarı
1. 8 Port Endüstriyel Anahtarın Özellikleri
|
Ürün Adı
|
10/100/1000Mbps Endüstriyel PoE Fiber Anahtar (2F+8TP)
|
|
Model No.
|
IM-FP288GE
|
|
Port
|
2x1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
8x10/100/1000M UTP RJ45 (MDI/MDIX otomatik algılamayı destekler)
1x6-PIN Güç Terminal Bloğu
|
|
Protokol
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Anahtarlama Özellikleri
|
İletim modu: depolama ve iletme
İletim gecikmesi:<10us
Sistem bant genişliği: 20Gbps (trafik sıkışıklığı yok)
İletim hızı: 14.88Mmps
MAC: 4K
Paket tampon boyutu: 1.75Mb
|
|
Ağ Ortamı
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift (≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift (≤100m)
|
|
LED'ler
|
Güç, Fiber, Ağ, PoE
PWR: Güç
Fiber: FX1, FX2
Açık: iletim normal
Kapalı: iletim normal DEĞİL (arızalı optik modül veya bağlantı kesildi)
Bakır turuncu: PoE göstergesi
Açık: PoE çalışıyor
Kapalı: PoE çalışmıyor veya bu PoE Olmayan bir cihaz
Bakır yeşili: Hız göstergesi
Açık: iletim hızı 1000Mbps
Yanıp sönüyor: iletimde
Kapalı: Bağlantı kesildi veya çalışma hızı 10/100Mbps
|
|
Güç Tüketimi
|
PoE olmadan tam yük ≤5W
|
|
Güç Kaynağı
|
PoE güç kaynağı giriş voltajı: 48V (maksimum 52V)
Tek PoE güç kaynağı çıkış gücü: 30W (port 1~8)
Toplam bütçe: 240W
PoE çıkış voltajı: 48V
Ters bağlantı: destek
|
|
PoE Kablolaması
|
1/2 (V+), 3/6 (V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C～75°C
Saklama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～90, yoğuşmasız
Saklama nemi: %10～95, yoğuşmasız
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B (Sınıf B) ANSI C63.4: 2014
|
|
Mekanik bilgiler
|
Kasa: Oluklu metal kasa, IP40 sınıf seviyesi
Boyut: 158*115*60mm
Montaj yöntemi: Din-ray/Duvara montaj
Ağırlık: 0.75Kg/0.9Kg (Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
2. 8 Port Ethernet Anahtarının Temel Özellikleri
1. Entegre Gigabit PoE ve Fiber Bağlantısı
Sekiz adet otomatik algılamalı 10/100/1000Mbps RJ45 portu, tek bir Ethernet kablosu üzerinden IEEE 802.3af/at PoE gücü ve veri sağlar, çift Gigabit SFP yuvaları ise uzun mesafeli veya parazitsiz iletim için esnek fiber bağlantılar sağlar.
2. Çoklu Cihaz Konumlandırmaları için Yüksek PoE Güç Bütçesi
Her PoE portu 30W'a kadar çıkış destekler ve toplam 240W'lık bir bütçeyle, PTZ kameralar ve dış mekan kablosuz AP'ler gibi birden fazla yüksek güçlü cihazın kararlı çalışmasını sağlar.
3. Endüstriyel Sınıf Güvenilirlik
Zorlu ortamlar için tasarlanan anahtar, geniş sıcaklık aralığında çalışma (-40°C ila 75°C) desteği sunar ve 6KV Ethernet dalgalanma koruması sağlar, bu da dış mekan ve elektriksel olarak gürültülü ortamlarda kesintisiz çalışmayı sağlamaya yardımcı olur.
4. Akıllı PoE Algılama ve Güvenli Güç Dağıtımı
PoE olmayan ve IEEE 802.3af/at uyumlu cihazları otomatik olarak algılar, bağlı ekipmanı korumak için yalnızca gerektiğinde güç sağlar.
5. Kararlı Anahtarlama Performansı
Bir depola ve ilet anahtarlama mimarisi, Gigabit verim ve verimli akış kontrolü, video, kontrol ve izleme trafiği için sorunsuz veri iletimi sağlar.
6. Kolay Kurulum ve Bakım
Yönetilmeyen, tak ve çalıştır tasarımı, Otomatik MDI/MDIX, yapılandırma karmaşıklığını ortadan kaldırır. DIN-ray veya duvara montajlı kompakt metal kasa, endüstriyel kabinlere ve saha muhafazalarına entegre etmeyi kolaylaştırır.
3. Endüstriyel ağ anahtarının genel görünümü

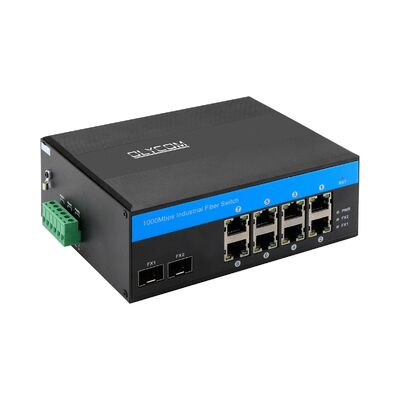

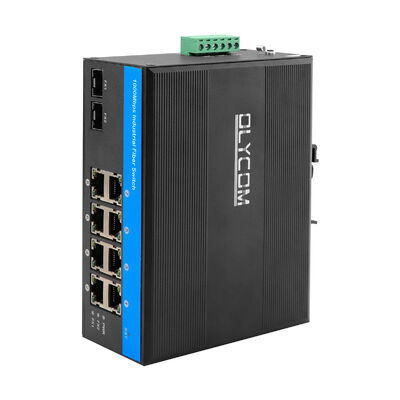

IM-FP288GE Endüstriyel PoE Fiber Anahtar, güç, mesafe ve güvenilirliğin en önemli olduğu endüstriyel ortamlar için tasarlanmış sağlam, tak ve çalıştır bir ağ çözümüdür.
8 Gigabit PoE bakır portunu 2 Gigabit SFP fiber bağlantı ile birleştirerek, IP kameralara, kablosuz erişim noktalarına ve endüstriyel Ethernet cihazlarına hem veri hem de güç sağlar ve fiber aracılığıyla 100 metrelik bakır sınırının ötesine ağ erişimini genişletir.
Zorlu koşullar için üretilen IM-FP288GE, -40°C ila 75°C arasında güvenilir bir şekilde çalışır, endüstriyel sınıf dalgalanma korumasına sahiptir ve DIN-ray veya duvara montajı destekler. Akıllı PoE algılama ve yüksek toplam güç bütçesi ile, dış mekan, ulaşım, enerji ve otomasyon ağlarında kurulumu basitleştirir; burada kararlılık ve kurulum kolaylığı kritik öneme sahiptir.
4. CCTV PoE Anahtarının Uygulaması
1. IP Gözetim Sistemleri
Şehirlerde, fabrikalarda, kampüslerde ve dış mekanlarda IP kameralara güç sağlamak ve bağlamak için idealdir; fiber bağlantılar, uzun mesafelerde kapsama alanını genişletir.
2. Akıllı Ulaşım ve Raylı Sistemler
Zorlu ortamlarda çalışan trafik izleme, metro PIS ve raylı iletişim ağları için kararlı veri ve güç dağıtımını destekler.
3. Enerji, Güç ve SCADA Ağları
Yüksek güvenilirlik, dalgalanma koruması ve uzun mesafeli fiber iletim gerektiren trafo merkezleri, rüzgar çiftlikleri ve güç otomasyon sistemleri için uygundur.
4. Endüstriyel Otomasyon ve Üretim
Fabrika zeminlerindeki sensörler, kontrolörler ve endüstriyel terminaller için güvenilir Ethernet ve PoE bağlantısı sağlar.
5. Belediye ve Altyapı Projeleri
Genellikle atık su arıtma, metalurji ve sağlam tasarım ve uzun süreli istikrarın gerekli olduğu kamu altyapısında kullanılır.
5. Paketleme Bilgileri
- 1 adet anahtar
- 1 adet kullanım kılavuzu
Not
Aksesuarlar (DIN ray braketi, optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) ambalaj kutusuna dahil DEĞİLDİR, lütfen bunları kendiniz hazırlayın veya bizden bir bütün set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 15.8*11.5*6cm
İç kutu boyutu: 25.3*20.8*8cm
Ürün ağırlığı: 0.75Kg
Paketleme ağırlığı: 0.9Kg
Ana kutu boyutu: 55.5*40*41cm
Paketleme miktarı: 20 Adet
Paketleme ağırlığı: 20Kg
6. SSS
1, Hangi çipe dayanıyor?
Olycom: Realtek
2, Özelleştirebilir miyim?
Olycom: Evet
Logo, model adı, etiket, PVC maske ve ürün parçaları (montaj kiti, güç terminal bloğu vb.) gibi OEM hizmetlerini destekliyoruz
3, Yönetiliyor mu?
Olycom: Hayır
Sadece basit tak ve çalıştır, ancak yönetilen bir modelimiz var (IM-FP288GM)
