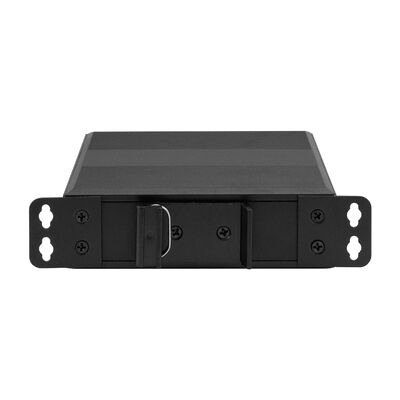

4-Port Gigabit DIN PoE Switch
1. Genel Bakış
IM-FP222GE, zorlu ve kritik görev ortamlarında güvenilir veri ve güç bağlantısı sağlamak üzere tasarlanmış, kompakt endüstriyel sınıf bir Gigabit PoE fiber switch'tir.
İki Gigabit SFP fiber portu ve iki adet 10/100/1000Mbps PoE Ethernet portu ile, IP kameralar ve kablosuz erişim noktaları gibi güçle çalışan uç cihazlarla fiber omurga ağlarının sorunsuz entegrasyonunu sağlar.
Geniş bir çalışma sıcaklığı aralığı (-40°C ila +75°C), sağlam dalgalanma koruması ve dayanıklı bir DIN-ray metal muhafazası ile IM-FP222GE, endüstriyel otomasyon, ulaşım ve dış mekan gözetim sistemlerinde sürekli çalışma için üretilmiştir.
IP Gözetimi, rüzgar, elektrik, metro PIS, montaj otomasyonu, güç SCADA, atık su arıtma, metalurji, akıllı ulaşım, demiryolu taşımacılığı, askeri ve diğer endüstriler için ideal bir çözümdür.
2. Özellikler
|
Ürün Adı
|
10/100/1000Mbps Endüstriyel PoE Fiber Switch (2F+2TP)
|
|
Model No.
|
IM-FP222GE
|
|
Port
|
2x100/1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
2x10/100/1000M UTP RJ45 (MDI/MDIX otomatik algılamayı destekler)
1x6-PIN Güç Terminal Bloğu
|
|
Protokol
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Anahtarlama Özellikleri
|
İletim modu: depolama ve iletme
İletme gecikmesi:<10us
Sistem bant genişliği: 8Gbps (trafik sıkışıklığı yok)
İletme hızı: 5.952Mmps
MAC: 4K
Paket tampon boyutu: 1.75Mb
|
|
Ağ Ortamı
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift (≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift (≤100m)
|
|
LED'ler
|
Güç, Fiber, Ağ, PoE
PWR: Güç
Fiber: FX1, FX2
Açık: iletim normal
Kapalı: iletim normal DEĞİL (arızalı optik modül veya bağlantı kesildi)
Bakır turuncu: PoE göstergesi
Açık: PoE çalışıyor
Kapalı: PoE çalışmıyor veya bu PoE olmayan bir cihaz
Bakır yeşili: Hız göstergesi
Açık: iletim hızı 1000Mbps
Yanıp sönüyor: iletimde
Kapalı: Bağlantı kesildi veya çalışma hızı 10/100Mbps
|
|
Güç Tüketimi
|
PoE olmadan tam yük ≤5W
|
|
Güç Kaynağı
|
PoE güç kaynağı giriş voltajı: 48V (maksimum 52V)
Tek PoE güç kaynağı çıkış gücü: 30W (port 1~2)
Toplam bütçe: 60W
PoE çıkış voltajı: 48V
Ters bağlantı: destek
|
|
PoE Kablolaması
|
1/2 (V+), 3/6 (V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C～75°C
Saklama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～%90, yoğuşmasız
Saklama nemi: %10～%95, yoğuşmasız
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B (Sınıf B) ANSI C63.4: 2014
|
|
Mekanik bilgiler
|
Kabuk: Oluklu metal kabuk, IP40 sınıfı
Boyut: 114*93*35mm
Montaj yöntemi: Din-ray/Duvara montaj
Ağırlık: 0.35Kg/0.45Kg (Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
3. Temel Özellikler
1. Gigabit Fiber ve PoE Entegrasyonu
Esnek iletim mesafeleri için çok modlu ve tek modlu fiber modülleri destekleyen 2× 100/1000Mbps SFP fiber portları
Port başına 30W'a kadar güç sağlayan, IEEE 802.3af/at ile uyumlu 2× 10/100/1000Mbps RJ45 PoE portları
60W'lık toplam PoE güç bütçesi, yüksek güçlü IP kameralar ve kablosuz cihazlar için uygundur
2. Kararlı Anahtarlama Performansı
Depola ve ilet anahtarlama mimarisi, veri bütünlüğünü sağlar
Engellemeyen iletim ve düşük gecikme süresi ile yüksek sistem bant genişliği
Otomatik müzakere ve Otomatik MDI/MDIX, ağ dağıtımını basitleştirir
Hem tam çift yönlü hem de yarım çift yönlü iletişim için akış kontrolü desteği
3. Endüstriyel Sınıf Güvenilirlik
Dış mekan ve yüksek parazitli ortamlar için 6KV Ethernet dalgalanma koruması ve güçlü EMC bağışıklığı
Ters polarite korumalı geniş DC güç girişi (48V PoE sistemi)
Verimli ısı dağılımı için fansız oluklu metal muhafaza (IP40)
Esnek kurulum için DIN-ray veya duvara montaj seçenekleri
4. Kolay İzleme ve Uyumluluk
Güç, fiber bağlantı, Ethernet etkinliği, hız ve PoE durumu için LED göstergeleri
CE ve FCC standartlarına uygundur, küresel dağıtımlar için uygundur
4. Boyut
- 1 adet switch
- 1 adet kullanım kılavuzu
Not
Aksesuarlar (DIN ray braketi, optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) ambalaj kutusuna dahil DEĞİLDİR, lütfen bunları kendiniz hazırlayın veya bizden bir bütün set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 11.4*9.3*3.5cm
İç kutu boyutu: 23*16.5*5.8cm
Ürün ağırlığı: 0.35Kg
Ambalaj ağırlığı: 0.45Kg
Ana kutu boyutu: 67*33*47cm
Ambalaj miktarı: 40 Adet
Ambalaj ağırlığı: 20Kg
5. Aksesuar
|
Endüstriyel Optik Modül
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Endüstriyel DIN Güç Kaynağı
|
|
IM-DAC220/DC48V2.5A
|
AC220V - DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V - DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V - DC48V10A, -40℃～70℃
|
6. Uygulama
1, CCTV PoE sistemi
2, Fiber Optik Telekom
