4 Portlu Endüstriyel PoE Switch Fiber Bypass'lı
1. Genel Bakış
IM-FBP244GW, yüksek kullanılabilirlikli Ethernet ve optik iletim ağları için tasarlanmış, tamamen yönetilebilir endüstriyel sınıf bir PoE fiber bypass switch'tir.
Gigabit PoE erişimi, çoklu gigabit fiber uplink'leri ve çift optik bypass kanallarını entegre ederek, güç kaybı veya cihaz arızası durumunda bile kesintisiz ağ bağlantısı sağlar.
Zorlu ortamlarda güvenilir bir şekilde çalışmak üzere üretilen switch, gelişmiş Katman 2 yönetim özelliklerini taşıyıcı sınıfı fiber korumasıyla birleştirerek, çalışma süresinin, dayanıklılığın ve merkezi kontrolün temel olduğu kritik görev ağları için ideal bir çözüm sunar.
2. Özellikler
|
Ürün Adı
|
10/100/1000Mbps Yönetilebilir Endüstriyel PoE Fiber Bypass Switch(2F+4TP)
|
|
Model No.
|
IM-FBP244GW
|
|
Port
|
2*100/1000/2500Mpbs SFP portları
2* LC bypass portları(SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
4*10/100/1000M UTP RJ45(MDI/MDIX otomatik algılamayı destekler)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Anahtarlama Özellikleri
|
İletim modu: depolama ve iletme
İletme gecikmesi: <10us
Sistem bant genişliği: 18Gbps(trafik sıkışıklığı yok)
DRAM boyutu: 128M
Flash boyutu: 16M
Paket tampon boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
|
Ağ Ortamı
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift(≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift(≤100m)
|
|
LED'ler
|
Güç, ağ, fiber
PWR: Güç
Turuncu: Bağlantı/ACT
Yeşil: 1000M Ağ Hızı(100Mb/s olduğunda kapalı)
Fiber: FX1/FX2
|
|
Güç Kaynağı
|
Giriş voltajı: 48V(maksimum 52V)
PoE çıkış voltajı: 48V
Tek PoE çıkış gücü: 30W(port 1~4)
Maksimum bütçe: 120W
Ters bağlantı: destek
|
|
PoE Kablolama
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C～75°C
Saklama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～90%, yoğuşmasız
Saklama nemi: %10～95%, yoğuşmasız
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B(Sınıf B) ANSI C63.4: 2014
|
|
Mekanik bilgiler
|
Kabuk: Oluklu metal kabuk, IP40 sınıf seviyesi
Boyut: 158*115*60mm
Montaj yöntemi: Din-ray/Duvar montajı
Ağırlık: 0.75Kg/0.9Kg(Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
|
Fiber Bypass
|
|
Kategori
|
Birim
|
Özellik
|
|
Dalga boyu aralığı
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Test dalga boyu
|
nm
|
850/1300
|
1310/1550
|
|
Ekleme kaybı
|
dB
|
Tipik: 0.6 Maks: 1.0
|
Tipik: 0.6 Maks: 1.0
|
|
Geri dönüş kaybı
|
dB
|
MM≥30 SM≥50
|
|
Kanal karışması
|
dB
|
MM≥35 SM≥55
|
|
Polarizasyon kaybı
|
dB
|
≤0.05
|
|
Dalga boyu kaybı
|
dB
|
≤0.05
|
|
Sıcaklık kaybı
|
dB
|
≤0.05
|
|
Tekrarlanabilirlik
|
dB
|
≤0.05
|
|
Çalışma voltajı
|
v
|
3.3V-5V
|
|
Hizmet ömrü
|
kez
|
≥100000000
|
|
Anahtarlama süresi
|
ms
|
≤10
|
|
İletim optik gücü
|
mw
|
≤500
|
|
Çalışma sıcaklığı
|
ºc
|
-20~+70
|
|
Saklama sıcaklığı
|
ºc
|
-40~+85
|
3. WEB UI
1. Entegre Optik Bypass Koruması
Çift LC fiber bypass portları, switch kapalıyken veya bir arızayla karşılaştığında otomatik olarak optik sürekliliği korur
Ultra düşük ekleme kaybı ve hızlı anahtarlama, fiber sinyal kalitesi üzerindeki etkiyi en aza indirir
Hem tek modlu hem de çok modlu fiberi destekler, kısa ve uzun mesafeli iletim için uygundur
2. Yüksek Performanslı PoE ve Anahtarlama Yeteneği
Port başına 30W'a kadar IEEE 802.3af/at gücü sağlayan 8× Gigabit RJ45 PoE portu
Toplam PoE bütçesi 240W'a kadar, yüksek güçlü IP kameraları, kablosuz AP'ler ve erişim cihazlarını destekler
2× 100/1000/2500Mbps SFP portları, toplama veya halka ağları için esnek fiber uplink'leri sağlar
Yüksek verim ve düşük iletim gecikmesi ile engellemesiz anahtarlama mimarisi
3. Gelişmiş Ağ Yönetimi ve Koruması
VLAN, QoS, IGMP gözetleme, bağlantı toplama ve trafik kontrolü dahil olmak üzere tam Katman 2 yönetimi
Hızlı halka koruması ve yedeklilik sağlayan STP/RSTP/MSTP ve ITU-T G.8032 ERPS'yi destekler
Kolay kurulum ve bakım için Web GUI, CLI, SNMP ve uzaktan yönetim
İyileştirilmiş çalışma için yerleşik kablo teşhisi ve enerji tasarruflu Ethernet (EEE)
4. Endüstriyel Sınıf Güvenilirlik
-40°C ila +75°C arasında geniş çalışma sıcaklığı aralığı
6KV Ethernet dalgalanma koruması ve EMC endüstriyel sınıf uyumluluğu
DIN-ray veya duvar montaj seçeneklerine sahip sağlam IP40 metal muhafaza
Dış mekan kabinlerinde ve endüstriyel sahalarda sürekli çalışma için tasarlanmıştır
4. Uygulama
1. Metropol Alan Ağları (MAN)
Halka tabanlı metro Ethernet dağıtımlarında kesintisiz fiber iletim ve hızlı kurtarma sağlar.
2. Güvenlik ve Gözetim Sistemleri
Bakım veya güç kesintileri sırasında fiber sürekliliğini korurken IP kameralara güç verme ve toplama.
3. Endüstriyel Otomasyon ve Kamu Hizmetleri
Ağ kesintilerinin kabul edilemez olduğu SCADA sistemlerini, trafo merkezlerini ve ulaşım ağlarını destekler.
4. Kampüs ve Akıllı Şehir Altyapısı
Akıllı aydınlatma, erişim kontrolü ve kablosuz kapsama alanı için dayanıklı PoE erişimi ve fiber toplama sağlar.
5. Telekom ve Kritik İletişim Ağları
Genel ağ dayanıklılığını artırmak için yerleşik fiber bypass'a sahip bir kenar veya toplama switch'i olarak hareket eder.

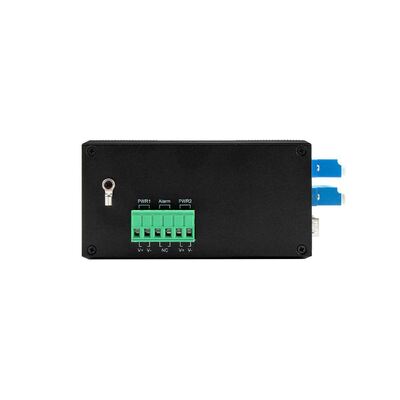

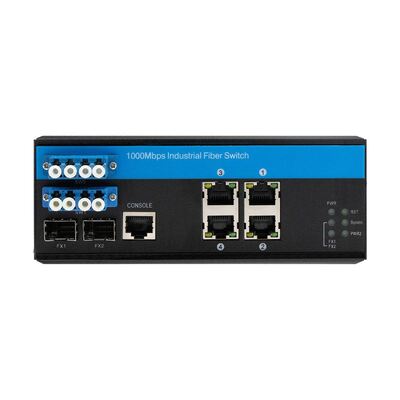

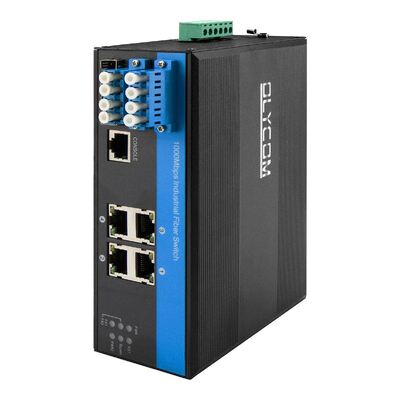

5. Fotoğraflar
6. Aksesuar
|
Endüstriyel Optik Modül
|
|
OSPL1E06D-85
|
100BASE-FX(850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D(TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Endüstriyel DIN Güç Kaynağı
|
|
IM-DAC220/DC12V1.67A
|
AC220V - DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V - DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V - DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V - DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V - DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V - DC48V10A, -40℃～70℃
|
