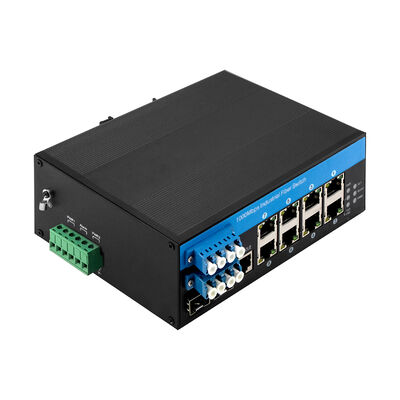

2.5G Yönetilen PoE Fiber Bypass Switch 8 Port
1. Ürüne Genel Bakış
IM-FBP288GW, kritik görev optik iletişimi ve güç dağıtım sistemleri için tasarlanmış, yönetilen endüstriyel sınıf bir PoE fiber bypass switch'tir.
8 × 10/100/1000Mbps PoE RJ45 portu, 2 × 100/1000/2500Mbps SFP fiber uplink portu ve 2 × LC fiber bypass portu entegre ederek, güç kaybı veya cihaz arızası durumunda bile kesintisiz optik iletim sağlar.
Toplam güç bütçesi 240W'a kadar olan IEEE 802.3af/at PoE'yi destekleyerek, switch, IP kameralara, kablosuz erişim noktalarına ve endüstriyel uç cihazlara güvenilir güç dağıtımı sağlar.
Endüstriyel IP40 metal muhafazası, DIN-rayı veya duvara montajı ve -40°C ila +75°C çalışma sıcaklığı ile IM-FBP288GW, ağ kullanılabilirliğinin ve optik yol korumasının kritik olduğu zorlu ortamlar için özel olarak üretilmiştir.
2. Özellikler
|
Ürün Adı
|
10/100/1000Mbps Yönetilen Endüstriyel PoE Fiber Bypass Switch (2F+8TP)
|
|
Model No.
|
IM-FBP288GW
|
|
Port
|
2*100/1000/2500Mpbs SFP portu
2* LC bypass portu (SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metre
8*10/100/1000M UTP RJ45 (MDI/MDIX otomatik algılamayı destekler)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Anahtarlama Özellikleri
|
İletim modu: depolama ve iletme
İletme gecikmesi:<10us
Sistem bant genişliği: 26Gbps (trafik sıkışıklığı yok)
İletme hızı: 19.344Mpps
DRAM boyutu: 128M
Flash boyutu: 16M
Paket tampon boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
|
Ağ Ortamı
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift (≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift (≤100m)
|
|
LED'ler
|
Güç, ağ, fiber
PWR: Güç
Turuncu: Bağlantı/ACT
Yeşil: 1000M Ağ Hızı (100Mb/s olduğunda kapalı)
Fiber: FX1/FX2
|
|
Güç Kaynağı
|
Giriş voltajı: 48V (maksimum 52V)
PoE çıkış voltajı: 48V
Tek PoE çıkış gücü: 30W (port 1~8)
Maksimum bütçe: 240W
Ters bağlantı: destek
|
|
PoE Kablolaması
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C～75°C
Saklama sıcaklığı: -40°C～85°C
Çalışma nemi: %10～%90, yoğuşmasız
Saklama nemi: %10～%95, yoğuşmasız
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Dalgalanma: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B (Sınıf B) ANSI C63.4: 2014
|
|
Mekanik bilgiler
|
Kabuk: Oluklu metal kabuk, IP40 sınıfı
Boyut: 158*115*60mm
Montaj yöntemi: Din-rayı/Duvara montaj
Ağırlık: 0.75Kg/0.9Kg (Net/Brüt)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
|
Fiber Bypass
|
|
Kategori
|
Birim
|
Özellikler
|
|
Dalga boyu aralığı
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Test dalga boyu
|
nm
|
850/1300
|
1310/1550
|
|
Ekleme kaybı
|
dB
|
Tip: 0.6 Maks: 1.0
|
Tip: 0.6 Maks: 1.0
|
|
Geri dönüş kaybı
|
dB
|
MM≥30 SM≥50
|
|
Kanal karışması
|
dB
|
MM≥35 SM≥55
|
|
Polarizasyon kaybı
|
dB
|
≤0.05
|
|
Dalga boyu kaybı
|
dB
|
≤0.05
|
|
Sıcaklık kaybı
|
dB
|
≤0.05
|
|
Tekrarlanabilirlik
|
dB
|
≤0.05
|
|
Çalışma voltajı
|
v
|
3.3V-5V
|
|
Hizmet ömrü
|
kez
|
≥100000000
|
|
Anahtarlama süresi
|
ms
|
≤10
|
|
İletim optik gücü
|
mw
|
≤500
|
|
Çalışma sıcaklığı
|
ºc
|
-20~+70
|
|
Saklama sıcaklığı
|
ºc
|
-40~+85
|
Optik iletişim ve koruma sisteminin vazgeçilmez bir parçası olarak, fiber bypass, aşağıdakiler gibi farklı optik yol ihtiyaçları için son derece güvenilir ve kararlıdır:
Bu arada, fiber geçiş anahtarı şu özellikleri taşır:
-
Düşük Ekleme Kaybı
-
Geniş Dalga Boyu Aralığı
-
Düşük Kanal Karışması
3. WEB Bilgisi
- Kablo teşhisini destekler ve arıza noktasını tespit edebilir
- IEEE802.3az EEE (Enerji Verimli Ethernet) Yönetimini destekler, güç tüketimini optimize eder
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını (EPR) destekler
- QoS'i destekler, QoS sınıflandırmasını, CoS'i, bant genişliği kontrolünü (giriş/çıkış yönü), fırtına bastırmayı, farklılaştırılmış hizmetleri destekler
- IEEE802.1q VLAN'ı, VLAN portunu, Mac tabanlı VLAN'ı, IP alt ağ VLAN'ını, Protokol VLAN'ını, VLAN dönüştürmeyi, MVR'yi destekler
- Dinamik IEEE802.3ad LACP bağlantı toplamasını, statik bağlantı toplamasını destekler
- IGMP/MLD gözetlemeyi V1/V2/V3, IGMP filtrelemeyi/modülasyonu, IGMP aramayı destekler
- IGMP aracı raporunu, MLD gözetlemeyi destekler
- Güvenlik: port ve Mac tabanlı IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Cisco® benzeri CLI'yi, Web yönetimini, SNMP v1/v2c/v3'ü, Telnet'i destekler
- TFTP ve HTTP aracılığıyla yazılım yükseltmesini destekler, donanım yazılımı yedekliliği yükseltme hatasını önler
- DHCP istemcisi/Röle/Gözetleme/Gözetleme seçeneği 82/Röle seçeneği 82'yi destekler
- RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP'yi destekler
- IPV6 Telnet sunucusu/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL'yi destekler
4. Uygulama
- Metropol Alan Ağları (MAN) – Hat içi cihazlar arızalandığında veya bakım gerektirdiğinde kesintisiz fiber iletim sağlar.
- CCTV ve Güvenlik Gözetim Sistemleri – Dış mekan ve yol kenarı uygulamalarında fiber bağlantıları korurken, IP kameraları PoE üzerinden güçlendirir.
- Endüstriyel Otomasyon ve İzleme – Fabrikalarda, trafo merkezlerinde ve endüstriyel kontrol ağlarında sürekli iletişimi sürdürür.
- Optik Ağ İzleme Sistemleri – Trafik kesintisi riski olmadan izleme, analiz veya koruma ekipmanı eklemek için idealdir.
- Laboratuvar ve Ar-Ge Ortamları – Optik test ve sistem doğrulaması için kararlı, tekrarlanabilir fiber anahtarlama sağlar.
- Ulaşım ve Akıllı Şehir Altyapısı – Trafik izleme, demiryolu iletişimi ve şehir çapında gözetim ağlarını destekler.
5. Paket Listesi
-
1 adet switch
-
1 adet kullanım kılavuzu
-
1 adet konsol kablosu
Not
Aksesuarlar (DIN ray braketi, optik modül, güç kaynağı, yama kablosu, ağ kablosu vb.) paket kutusuna dahil DEĞİLDİR, lütfen bunları kendiniz hazırlayın veya bizden bir bütün set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 15.8*11.5*6cm
İç kutu boyutu: 25.3*20.8*8cm
Ürün ağırlığı: 0.75Kg
Ambalaj ağırlığı: 0.9Kg
Ana kutu boyutu: 55.5*40*41cm
Ambalaj miktarı: 20 Adet
Ambalaj ağırlığı: 20Kg
6. SSS
1, Hangi çipe dayanıyor?
Olycom: Vitesse
2, Özelleştirebilir miyim?
Olycom: Evet
Logo, model adı, etiket, PVC maske ve ürün parçaları (montaj kiti, güç terminal bloğu vb.) gibi OEM hizmetlerini destekliyoruz
3, 10/100M cihazlarla bağlayabilir miyim?
Olycom: Evet
LAN portları için, bunlar 10/100/1000M otomatik algılamadır
Fiber portları için lütfen Web GUI veya CLI aracılığıyla 100Mbps hızı yapılandırın
4, Gerekirse bazı portlar için PoE işlevini kapatabilir miyim?
C: Evet
Bu serideki tüm PoE yönetilen switch'ler PoE yönetimini destekler
Lütfen PoE durumunu Web GUI veya CLI aracılığıyla ayarlayın
5, SKD/CKD yapıyor musunuz?
C: Evet
Bir fabrika olarak, bunu birçok kez ele aldık.
