Olycom Yönetilen Endüstriyel PoE Fiber Switch
1Ürün Genel Görünümü

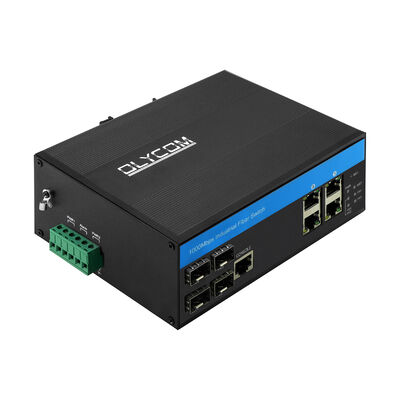

1.1 IM-FP444GW, sert ortamlarda yüksek güvenilirlik Ethernet ve fiber iletimi için tasarlanmış endüstriyel sınıflı yönetilen bir PoE fiber anahtarıdır.4 × 100/1000/2500Mbps SFP fiber portlarını 4 × 10/100/1000Mbps PoE özellikli RJ45 portlarıyla birleştirir, endüstriyel ağlar, açık hava gözetimi ve dağıtılmış fiber mimarileri için esnek bir erişim ve toplama çözümü sağlar.
1.2 IEEE 802.3af/at ile uyumlu olan anahtar, IP kameralarına, kablosuz AP'lere istikrarlı güç ve veri aktarımını sağlayan 120W toplam güç bütçesi ile PoE bağlantısı başına 30W'a kadar güç sağlar.ve kenar cihazları. IP40 derecelendirilmiş metal kabı, DIN ray veya duvar montajı ve geniş çalışma sıcaklık aralığı ile -40 °C'den +75 °C'ye,IM-FP444GW, zorlu endüstriyel ve açık hava uygulamalarında sürekli çalışma için tasarlanmıştır..
2. Ana Özellikler
IM-FP444GW, gelişmiş Katman 2 yönetimi, endüstriyel koruma ve yüksek performanslı anahtarlama yeteneklerini birleştirir:
-
Hibrit Fiber & PoE Tasarımı: Uzun mesafe lif iletimi için 4 × 2.5G SFP portları ve 4 × Gigabit RJ45 PoE portları.
-
Endüstriyel PoE Güç Teslimi IEEE 802.3af / at uyumlu, her port için 30W, 120W toplam PoE bütçesi, 48V çıkış.
-
Gelişmiş Katman 2 Yönetimi VLAN (802.1Q), QoS, IGMP/MLD tarama, LACP bağlantı toplama ve bant genişliği kontrolünü destekler.
-
Ring Protection & Redundancy Hızlı ağ kurtarma için STP, RSTP, MSTP ve ITU-T G.8032 Ethernet Koruma Halkasını (EPR) destekler.
-
Endüstriyel Güvenilirlik 6KV Ethernet dalgalanma koruması, ± 15KV havaya kadar ESD koruması, endüstriyel EMC standartlarına uygunluk.
-
Yüksek Değiştirme Performansı 28Gbps anahtarlama kapasitesi, 20.83Mpps yönlendirme hızı, 8K MAC tablosu, 9.6KB jumbo çerçeveler.
-
Esnek Yönetim Web GUI, Cisco® benzeri CLI, SNMP v1 / v2c / v3, Telnet, SSH, HTTPS ve firmware yedekliği.
-
Enerji verimliliği ve teşhis özellikleri IEEE 802.3az EEE, kablo teşhisi, port aynalanması, RMON ve olay kayıtları.
3. Özellikleri
|
Ürün Adı
|
10/100/1000Mbps Yönetilen Endüstriyel PoE Fiber Switch ((4F+4TP)
|
|
Model numarası.
|
IM-FP444GW
|
|
Liman
|
4*100/1000/2500Mpbs SFP portları
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metre
8*10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Değiştirme Özellikleri
|
İletişim modu: depolama ve iletme
Gönderme gecikmesi: <10 us
Sistem bant genişliği: 28Gbps (trafik sıkışıklığı olmayan)
Gönderme oranı: 20.83 Mpps
DRAM boyutu: 128M
Flaş boyutu: 16M
Paket tamponu boyutu: 4Mb
VLAND ID: 4096
MAC Adres Tablosu Boyutu: 8K
Jumbo Frame: 9.6KB
|
|
Ağ Medyası
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
|
|
LED
|
Güç, ağ, fiber
Güç.
Turuncu: Link/ACT
Yeşil: 1000M Ağ Hızı ((100Mb/s olduğunda kapalı)
Fiber: FX1/FX2/FX3/FX4
|
|

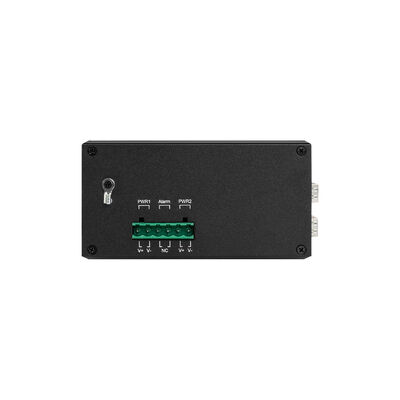

Güç kaynağı
|
Giriş voltajı: 48V ((max 52V)
PoE çıkış voltajı: 48V
Tek PoE çıkış gücü: 30W ((port 1~4)
Maksimum bütçe: 120W
Ters bağlantı: destek
|
|
PoE Kablolama
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Çevre
|
Çalışma sıcaklığı: -40°C75°C
Depolama sıcaklığı: -40°C~85°C
Çalışma nemliği: 10%~90%, yoğunlaşmayan
Depolama nemliği: %10~95, yoğunlaşmayan
|
|
Endüstri Standartları
|
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Akım: IEC61000-4-5, Diferansiyel ±2KV, Genel±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B ((B sınıfı) ANSI C63.4: 2014
|
|
Mekanik bilgi
|
Kabuk: IP40 derecesi seviyesinde dalgalı metal kabuk
Boyut: 158*115*60mm
Montaj yöntemi: Din-rail / Duvar montajı
Ağırlık: 0.75Kg/0.9Kg ((Net/Gross)
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
4Boyut.
5. Web kullanıcı arabirimi
6. Yazılım Özellikleri
- Kablo teşhisini destekle ve hata noktasını belirleyebilir
- IEEE802.3az EEE ((Enerji verimli Ethernet) Yönetimini destekle, güç tüketimini optimize et
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını Destekle ((EPR)
- QoS desteği, ulaşım sınıflandırması QoS, CoS, bant genişliği kontrolü ((girin/çıkış yönü), fırtına bastırma, farklılaştırılmış hizmetler
- Destek IEEE802.1q VLAN, VLAN portu, Mac tabanlı VLAN, IP alt ağ VLAN, Protokol VLAN, VLAN dönüştürücü, MVR
- Dinamik IEEE802.3ad LACP bağlantı toplama, statik bağlantı toplama desteği
- IGMP/MLD taramasını destekle V1/V2/V3, IGMP filtreleme/modülasyonu, IGMP arama
- IGMP desteği ajanı raporu, MLD casusluğu.
- Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL, TACACS +, HTTP/HTTPS, SSL/SSH v2 tabanlı
- CLI, Web yönetimi, SNMP v1/v2c/v3, Telnet gibi Cisco® desteği
- TFTP ve HTTP üzerinden yazılım yükseltmesini destekle, sabit yazılım yedekliliği yükseltmenin başarısız olmasını önler
- Destek DHCP istemcisi/Relay/Snooping/Snooping seçeneği 82/Relay seçeneği 82
- RMON, MIB II, ayna görüntüsü, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP'yi destekler
- IPV6 Telnet sunucusu/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL desteği
Lütfen web kılavuzu veya CLI kılavuzu için bizimle iletişime geçin
7Uygulama
8. Aksesuarlar
|
Endüstriyel Optik Modül
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Endüstriyel DIN güç kaynağı
|
|
IM-DAC220/DC12V1.67A
|
AC220V'den DC12V1.67A'ya, -30°C~70°C
|
|
IM-DAC220/DC24V1A
|
AC220V'den DC24V1A'ya, -30°C~70°C
|
|
IM-DAC220/DC48V1.6A
|
AC220V'den DC48V1.6A'ya, -30°C~70°C
|
|
IM-DAC220/DC48V2.5A
|
AC220V'den DC48V2.5A'ya, -40°C~70°C
|
|
IM-DAC220/DC48V5A
|
AC220V'den DC48V5A'ya, -40°C ∼70°C
|
|
IM-DAC220/DC48V10A
|
AC220V'den DC48V10A'ya, -40°C~70°C
|
9Sık Sorulan Sorular
1Hangi çipe dayanıyor?
Olycom: Vitesse
2- Özel yapabilir miyim?
Evet.
Logo, model adı, etiket, PVC maske ve ürün parçaları gibi OEM hizmetlerini destekliyoruz ((montaj kiti, güç terminal bloğu vb.)
310/100M cihazlarla bağlayabilir miyim?
Evet.
LAN portları için 10/100/1000M otomatik algılama
Fiber portları için, lütfen Web GUI veya CLI üzerinden 100Mbps hızını yapılandırın
4Gerekirse bazı portlar için PoE fonksiyonunu kapatabilir miyim?
A: Evet.
Bu serideki tüm PoE yönetilen anahtarlar PoE yönetimini destekliyor
Lütfen sadece PoE durumunu Web GUI veya CLI üzerinden ayarlayın.
5SKD/CKD yapıyor musun?
A: Evet.
Bir fabrika olarak, bunu defalarca yaşadık.
