CAN Bus RS485'li 6 Portlu Yönetilen Endüstriyel Fiber Switch, Zorlu Kullanım, Fansız, IP40 Dereceli

Ürün Adı

CAN Bus ve RS485'li 10/100/1000Mbps Yönetilebilir Endüstriyel Fiber Anahtar

Model No.

IM-FS880GW-2C4D

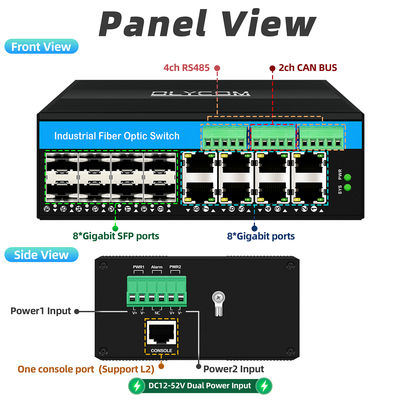

Port

8 x 1000Mpbs SFP portu

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (MDI/MDIX otomatik algılamayı destekler)

2 x CAN Bus (Standart çerçeve 11-bit ID, genişletilmiş çerçeve 29-bit ID,

J1939, CANopen, DeviceNet ve diğer protokolleri destekler (bellenim yapılandırması gereklidir)

4 x RS485 (TCP/UDP protokolünü destekler)

1 x Konsol portu (RJ45, Baud hızı: 115200)

Standart

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

VLAN ID

4096

Jumbo Çerçeve

9.6KB

MAC Adres Tablosu Boyutu

8K

Anahtarlama Özellikleri

İletim modu: depolama ve iletme

Sistem bant genişliği: 58Gbps (trafik sıkışıklığı yok)

DRAM boyutu: 128M Flash boyutu: 16M Paket tampon boyutu: 4Mb

Protokol

IEEE 802.3 (10Base-T)

IEEE 802.3u (100Base-TX)

IEEE 802.3ab (1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS Halkası

IEEE 802.1Q (VLAN)

IEEE 802.3x (Akış kontrolü)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab (LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ Yönetilebilir

IEEE802.1q VLAN, port VLAN, Mac tabanlı VLAN, IP alt ağ VLAN, protokol VLAN, VLAN dönüşümü MVR'yi destekler.

IEEE802.3az EEE (Enerji Verimli Ethernet) Yönetimini destekler, güç tüketimini optimize eder.

STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını (EPR) destekler.

QoS'i, iletim sınıflandırması QoS'i, CoS'i, bant genişliği kontrolünü (giriş/çıkış yönü), fırtına bastırmayı, farklı hizmetleri destekler.

Dinamik IEEE 802.3ad LACP bağlantı toplamasını, statik bağlantı toplamasını destekler.

IGMP/MLD algılama V1/V2/V3'ü, IGMP filtrelemeyi/ayarlamayı, IGMP sorgusunu destekler.

IGMP proxy raporunu, MLD algılamayı destekler.

Güvenlik: port ve Mac tabanlı IEEE802.1X, RADIUS, ACL.

IEEE802.3az EEE (Enerji Verimli Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2'yi destekler.

Cisco® benzeri CLI, Web ağ yönetimi, SNMP v1/v2c/v3, Telnet'i destekler.

TFTP ve HTTP üzerinden yazılım yükseltmesini, yükseltme hatasını önlemek için bellenim yedekliliğini destekler.

RMON, MIB II, yansıtma, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP'yi destekler.

IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL'yi destekler.

SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL'yi destekler

Güç Kaynağı

DC12-52V, yedek çift güç girişi ve ters polarite desteği

Yüksüz güç: 3.6W

Tam yük gücü: 11.2W

CAN Bus

Standartlar: ISO 11898-2 (yüksek hızlı CAN)

İletişim hızı: 10Kbps~1Mbps (yapılandırılabilir)

Maksimum düğüm sayısı: 110 (varsayılan terminal direnci eşleşmesi)

Terminal direnci: 120Ω (her CAN için isteğe bağlı terminal direnci dahili)

İzolasyon koruması: 2500V DC izolasyonu destekler (isteğe bağlı)

İletişim protokolü: CAN 2.0A/B, CAN FD'yi destekler

Otobüs voltaj aralığı: -3V ~ +32V (dalgalanma koruması)

RS485

Standartlar: TIA/EIA-485-A

Çalışma modu: Tam çift yönlü veya yarım çift yönlü (yapılandırılabilir)

İletişim hızı: 115200bps (yapılandırılabilir)

Maksimum düğüm sayısı: 32 (varsayılan) veya 256'ya kadar genişletilebilir (tekrarlayıcı gereklidir)

İzolasyon koruması: 1500V DC izolasyonu destekler (isteğe bağlı)

Otobüs voltaj aralığı: -7V ~ +12V (dalgalanma koruması)

RS485/CAN Kararlılığı

Aşırı sıcaklıkta 72 saatlik sürekli tam yük iletişim testi, iletişim bit hata oranı ≤1e-9

LED'ler

Güç, ağ, fiber, sistem

Çevre

Çalışma Sıcaklığı:-40°～ 75°C ; Depolama Sıcaklığı:-40°～ 85°C;Çalışma nemi:10%～90%, yoğuşmasız; Depolama nemi:10%～95%, yoğuşmasız

Endüstri Standartları

Ethernet/SFP arayüzü:

IEC61000-4-2 (ESD, elektrostatik deşarj bağışıklığı)

Hava deşarjı: ±15KV

Temas deşarjı: ±8KV

IEC61000-4-4 (EFT, elektriksel hızlı geçici darbe paraziti)

Sinyal: ±6KV

IEC61000-4-5 (Dalgalanma, dalgalanma yıldırım paraziti)

Sinyal: diferansiyel mod ± 2KV

Ortak mod ± 6KV

RS485/CAN arayüzü:

IEC 61000-4-2 (ESD, elektrostatik deşarj bağışıklığı)

Temas deşarjı: ±8KV

IEC 61000-4-5 (Dalgalanma, dalgalanma ve yıldırım paraziti)

Sinyal: diferansiyel mod ± 2KV

Güvenlik

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Bölüm 15 Alt Bölüm B (Sınıf B) ANSI C63.4:2014

Mekanik bilgiler

Kabuk: Oluklu metal kabuk; Güvenlik sınıfı: IP40;

Boyut: 158 x 114.8 x 60mm;

Montaj yöntemi: Din-ray montajı

Endüstriyel Optik Modül

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX (1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U (TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D (TX 1550 RX1310)

Endüstriyel DIN Güç Kaynağı

IM-DAC220/DC12V1.67A

AC220V - DC12V1.67A, -30℃～70℃

IM-DAC220/DC24V1A

AC220V - DC24V1A, -30℃～70℃
