Güçlü Yönetilen Ethernet Değiştiricisi Vitesse çip seti 2 SFP 8 RJ45 SNMP yönetimi ile endüstriyel Ethernet anahtarı
Sağlam Yönetilen Ethernet Değiştiricisinin Ana Özellikleri
1Gigabit Hibrit Fiber ve Bakır Bağlantısı

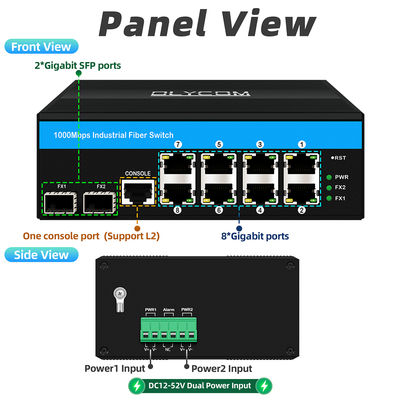

Esnek bakır lif endüstriyel ağ dağıtımı için 8 × 10/100/1000Base-T RJ45 bağlantı noktası ve 2 × Gigabit SFP fiber bağlantı noktası sağlar.
2Endüstriyel düzeyde sağlam tasarım

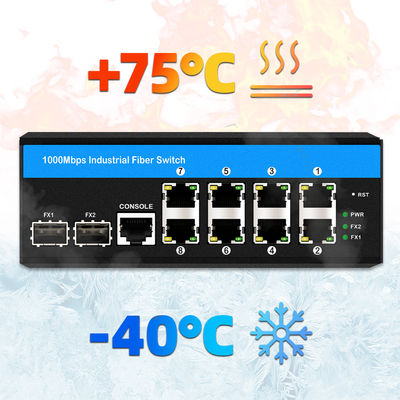

-40 °C'den 75 °C'ye kadar çalışma sıcaklığı, IP40 koruması, 6KV dalgalanma koruması ve 12-52V DC geniş voltaj girişi ile sert ortamlar için tasarlanmıştır.
3. Katman 2 Yüksellik ve Ağ Dayanıklılığı
STP/RSTP/MSTP ve ERPS (G.8032) halka korumasını ve ağ güvenilirliğini artırmak için LACP bağlantı toplamasını destekler.
4Gelişmiş Trafik Yönetimi Özellikleri
Trafik kontrolünü ve hizmet segmentasyonunu optimize etmek için QoS, VLAN, fırtına bastırma ve IGMP Snooping'i destekler.
5Güçlendirilmiş Güvenlik ve Ağ Yönetimi
Güvenli erişim ve verimli bakım için 802.1X kimlik doğrulama, ACL, RADIUS, SSH/SSL, SNMP ve CLI/Web yönetimini destekler.
6. Uygulama ve Bakım Optimizasyonu
Kablo teşhisleri, Enerji verimli Ethernet, gereksiz sabit yazılım yükseltmesi ve basitleştirilmiş endüstriyel dağıtım için DIN ray montajı özellikleri.
Endüstriyel Ethernet Değiştiricisinin Spesifikasyonu
|
Ürün Adı
|
10/100/1000Mbps Yönetilen Endüstri FiberDeğiştir. (2F+8TP)
|
|
Model numarası.
|
Ben...FS280GW
|
|
Liman
|
2 x 1000Mpbs SFP portu
SM:1310nm/1550nm,20 km.;1490nm/1550nm,40 ~ 120Km;MM:1310nm,2 km.;8x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
|
Standart
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND ID
|
4096
|
|
Jumbo Çerçeve
|
9.6KB
|
|
MAC Adres Tablosu Boyutu
|
8K
|
|
Değiştirme özellikleri
|
İletişim modu:depolama ve iletme
Sistem bant genişliği:58Gbps (trafik sıkışıklığı olmayan)
DRAM boyutu: 128M Flaş boyutu: 16M
Paket tamponu boyutu: 4Mb
|
|
Ağ medyaları
|
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
SFP bağlantısı, iletim mesafesi: 20km, 40km, 60km, 80km, 100km
|
|
LED
|
Güç, ağ, fiber
|
|
Güç kaynağı
|
Giriş voltajı:DC12-52V;Yüksüz güç:5W;
Ters bağlantı:destek
|
|
Çevre
|
ÇalışmakTemp: -40°75°C;DepolamaTemp: -40° ≈ 85°C;Çalışma nemliliği:% 10~90%,yoğunlaşmayan;Depolama nemliliği:%10%95%,yoğunlaşmayan
|
|
Endüstri Standartları
|
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:EN 61000-4-2 (ESD) Seviye 3,EN 61000-4-3 (RS) Seviye 3,EN 61000-4-4 (EFT) Seviye 3,EN 61000-4-5 (Sürt) Seviye 3, EN 61000-4-6 (CS) Seviye 3,EN 61000-4-8;Trafik Kontrolü:NEMA-TS2;Titreme: IEC 60068-2-6;Serbest düşme:IEC 60068-2-32;Şok:IEC 60068-2-27;Demiryolu Trafiği:EN 50121-4
|
|
Güvenlik
|
CE işareti, ticari;CE/LVD EN60950
|
|

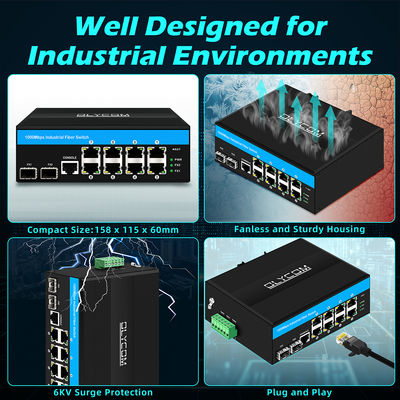

Mekanik bilgi
|
Kabuk:Gürültülü metal kabuk;Güvenlik sınıfı:IP40;
Boyut:158 x114.8 x 60mm;
Montaj yöntemi:Din ray montajı
|
|
Garanti
|
3 Yıllar
|
Uygulama
1Endüstriyel Otomasyon Ağı
Endüstriyel otomasyon sistemlerinde PLC'leri, denetleyicileri, sensörleri ve saha cihazlarını bağlamak için tasarlanmıştır.Kritik kontrol verilerinin güvenilir iletilmesini sağlayarak ağ durma risklerini azaltmaya yardımcı olur..
2Akıllı Üretim ve Endüstriyel Ethernet
Gigabit erişim ve trafik yönetimi özellikleri bant genişliği engellerini gidermeye yardımcı olur.Ağ tıkanıklığı, ve bağlantılı fabrika ortamlarında ölçeklenebilirlik zorlukları.
3. Fazla Endüstriyel Halka Ağı
Üretim hatları, insansız istasyonlar ve süreç kontrol sistemleri gibi yüksek kullanılabilirlik endüstriyel ağları için idealdir.STP/RSTP/MSTP ve ERPS halka koruması tek nokta arızalarını en aza indirmeye ve ağ sürekliliğini artırmaya yardımcı olur.
4Video İzleme ve Güvenlik Ağı
Endüstriyel gözetim, ulaşım izleme ve açık hava güvenlik sistemleri için uygulanabilir.Fiber uplinks ve Gigabit switching, uzun mesafeli iletişim ve trafik yönetimi zorluklarını çözmeye yardımcı olmakla birlikte güvenilir video iletimini destekler.
5Demiryolu ve Akıllı Ulaşım Sistemleri
Yol kenarında iletişim, trafik kontrol dolapları ve yol kenarında izleme ağları için uygundur.Aşınma koruması ve EMI direnci ile sağlam endüstriyel tasarım, sert alan ortamlarında ağ güvenilirliğini artırmaya yardımcı olur.
6Elektrik Kullanımı ve Enerji İzleme Ağları
Alt istasyonlar, enerji yönetim sistemleri ve dağıtılmış izleme siteleri için uygundur.Uzun mesafeli fiber bağlantısı ve endüstriyel düzeyde güvenilirlik, istikrarlı iletişimleri destekler ve güç gerektiren ortamlarda ağ zorluklarını çözmeye yardımcı olur.

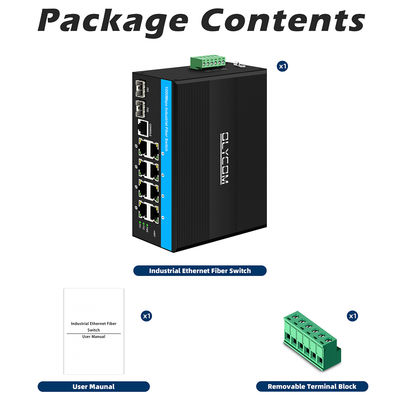

Din raylı düğmenin ambalaj kutusu:
| Paket listesi |
İçeriği |
KTY |
Birlik |
| 10 portlu gigabit uplink endüstriyel anahtarı |
1 |
SET |
| Kullanıcı Kılavuzu |
1 |
PC |
| Garanti Kartı |
1 |
PC |
| Çıkarılabilir terminal bloğu |
1 |
PC |
| Not: Endüstriyel anahtar güç kaynağını ve SFP modülünü içermez. |
Sıkça sorulan sorular:
1Güç girişi nedir?
A: PoE yönetimi altındaki anahtarlar için DC12V ~ 52V alır, PoE yönetimi altındaki anahtarlar için DC48V ~ 52V alır.
Tüm modeller gereksiz girişi destekler.
2PoE bütçesi nedir?
A: Standart PoE çıkışı port başına 30W'dur.
Al bakalım.IM-FP288GWÖrneğin, 8 PoE portu var, bu yüzden bütçe 30W/port*8 port=240W.
Gerekirse 60W çıkışı da destekleyebiliriz, lütfen bizimle onaylayın.
3Cihazı nasıl kurabilirim?
A: Bu serideki her model DIN35 / Duvar montajını destekler.
Kurulumda vidalar, montaj kiti gibi gerekli aksesuarlara ihtiyaç vardır. Bunların bazıları paket kutusunda yer alır, bazıları da yok.
4Değiştiriciniz 155 Mb/s transceiverleri destekliyor mu?
Cevap: Evet, optik hız 100M/1000M/2500M. Lütfen sadece yönetim arayüzünde 100M hızını yapılandırın, megabit modülleri çalışıyor.
5Eğer etiketi istediğim gibi yazabilirsem?
A: Evet, lütfen içeriği ve biçimini gönderin ve onayınız için bir örnek parça yazdırırız.
Etiket genellikle yan panele yapıştırılır.
6Logomu yazdırmak mümkün mü?
A: Evet, genellikle cihazın üst panelinde.
