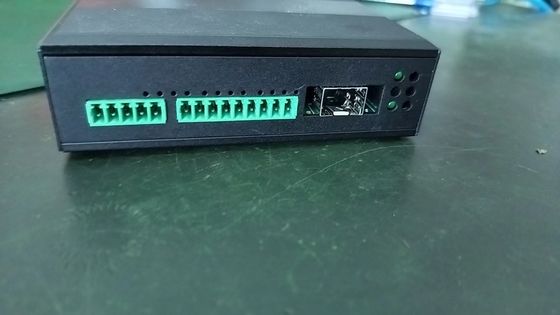

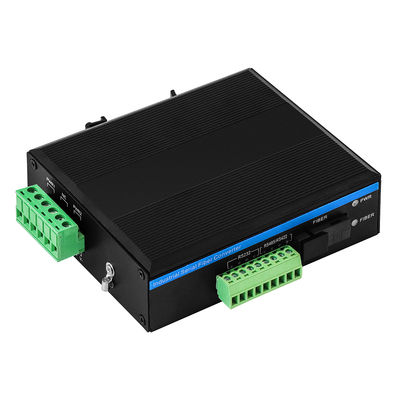

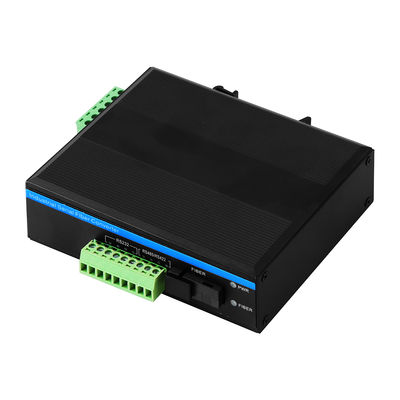

Endüstriyel Optik Dönüştürücü RS485 RS422 RS485
Seriden Fiber Medyaya Dönüştürücü Fiber Optik Modem
Seri Verilerin Fiber Dönüştürücüye Girişi
IM2101-RS232/RS422/RS485 Fiber Medya Dönüştürücü, zorlu ortamlarda güvenilir uzun mesafeli veri iletimi için tasarlanmış endüstriyel sınıf seriden fibere iletişim cihazıdır. RS232, RS422 veya RS485 seri sinyallerini optik sinyallere dönüştürerek tek modlu fiber üzerinden 80 km'ye kadar iletişim mesafesi sağlarken bağlı cihazlar arasında tam elektriksel izolasyon sağlar.
Endüstriyel DIN rayı montajı, geniş aralıklı DC güç girişi, aşırı gerilim koruması ve ESD koruması özelliklerine sahip IM2101, endüstriyel iletişim ağlarında yaygın olarak bulunan elektromanyetik paraziti, topraklama döngüsü sorunlarını ve yıldırımdan kaynaklanan hasarları etkili bir şekilde ortadan kaldırır.
Dönüştürücü, istikrarlı ve güvenli seri iletişimin kritik olduğu SCADA sistemlerinde, endüstriyel otomasyonda, güç dağıtım ağlarında, akıllı ulaşım sistemlerinde, su arıtma tesislerinde, petrol ve gaz izlemede ve uzaktan telemetri uygulamalarında yaygın olarak kullanılır.
ŞartnameFiber Optik Modem
| Standart |
EIA /TIA RS232, RS-422, RS-485 |
| Fiber Bağlayıcı |
SC standardı, ST/FC isteğe bağlı |
| Fiber Mesafesi |
50/125um MMF: 2Km, 62,5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
| Seri Konnektör |
RS-232,RS-422, RS-485: Phoenix terminali |
| Seri Mesafe |
RS-232 bağlantı noktası 15m, RS-422, RS-485: 1500 metre |
| Oran |
0-120Kbps |
| Baud Hızı |
300 Baud ila 115.200 Baud |
| RS-485 |
D+, D-, GND |
| RS-422 |
R+, R-, T+, T-, GND |
| RS-232 |
GİRİŞ, ÇIKIŞ, GND |
| Güç oranı |
2W, 12-52V |
| Statik koruma |
15KV elektrik statik deşarj (ESD) koruması |
| Aşırı gerilim koruması |
1500W/sn aşırı gerilim koruması |
| Çalışma Sıcaklığı |
-40°C ila +70°C |
| Depolama Sıcaklığı |
-40°C ila +85°C |
| Depolama Nemi |
%5~%90 küçülmeyen |
| Boyutlar |
114*93*35mm |
| Ağırlık |
0,35 kg / adet net ağırlık |
Başvuru
SSS
S1. RS485 iletişimini 1200 metrenin ötesine nasıl genişletebilirim?
IM2101, RS485 sinyallerini fiber optik iletime dönüştürerek iletişim mesafesini 80 km'ye kadar uzatırken sinyal bozulmasını ve elektromanyetik paraziti ortadan kaldırır.
Q2. Bu dönüştürücü SCADA sistemlerinde kullanılabilir mi?
Evet. Güvenilir uzun mesafe seri iletişim gerektiren SCADA, RTU, PLC, DCS, telemetri ve endüstriyel otomasyon uygulamaları için tasarlanmıştır.
S3. Fiber iletim iletişim güvenilirliğini artırır mı?
Evet. Fiber optik iletişim, bakır kabloları yaygın olarak etkileyen elektromanyetik girişime, yıldırım dalgalanmalarına ve topraklama döngüsü sorunlarına karşı bağışıklıdır.
S4. Kurulumdan önce konfigürasyon gerekli mi?
Hayır. Dönüştürücü, otomatik baud hızı uyarlamasıyla tak ve çalıştır işlemini destekler.
S5. Hangi cihazlar bağlanabilir?
Dönüştürücü PLC'leri, RTU'ları, güç sayaçlarını, su sayaçlarını, sensörleri, endüstriyel kontrolörleri, trafik sistemlerini ve diğer RS232/RS422/RS485 cihazlarını destekler.
