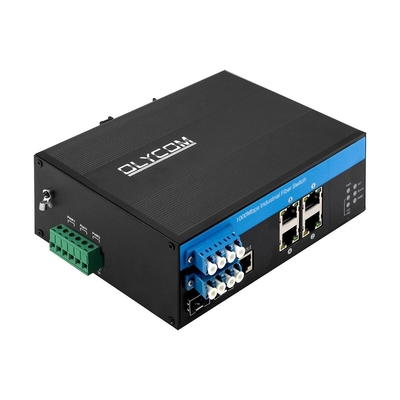

2*2B Bypass Fonksiyonlu L2 Yönetilebilir Endüstriyel Switch
Optik Hattı Korumak İçin SM LC Konnektör
Yönetilebilir Optik Bypass Switch'in Temel Özellikleri
IM-FBS240GW, aşağıdaki özellikleri destekleyen bir 10/100/1000 Mbps endüstriyel fiber bypass switch'idir
- Geniş voltajlı çift güç girişi
- Web GUI yönetimi
- Din rayı montajı
- FCC ve CE sertifikası
Ve optik iletişim&koruma sisteminin vazgeçilmez bir parçası olarak, fiber bypass, aşağıdakiler gibi farklı optik yol ihtiyaçları için oldukça güvenilir ve kararlıdır
- Metropol alanı ağı (MAN)
- Ekle/bırak çoklama dinamik yapılandırması
- Sistem izleme
- Laboratuvar araştırma ve geliştirme
Bu arada, fiber geçiş anahtarı şu özelliklere sahiptir:
- Düşük Ekleme Kaybı
- Geniş Dalga Boyu Aralığı
- Düşük Kanal Geçişi
Endüstriyel Tam Gigabit Switch'in Özellikleri
|
Ürün Adı
|
10/100/1000Mbps Yönetilebilir Endüstriyel Fiber Bypass Switch (2F+4TP)
|
|
Model No.
|
IM-FBS240GW
|
|
Port
|
2 x 2.5G SFP portu
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45(MDI/MDIX otomatik algılamayı destekler)
|
|
Standart
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND ID
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
MAC Adres Tablosu
|
8K
|
|
Anahtarlama özellikleri
|
İletim modu: depolama ve iletme
Sistem bant genişliği:58Gbps (trafik sıkışıklığı yok)
DRAM boyutu: 128M Flash boyutu: 16M
Paket tampon boyutu: 4Mb
|
|
Ağ medyası
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift(≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift(≤100m)
SFP portu, iletim mesafesi: 20Km,40Km,60Km,80Km,100Km
|
|
LED'ler
|
Güç, ağ, fiber, bypass
|
|
Güç kaynağı
|

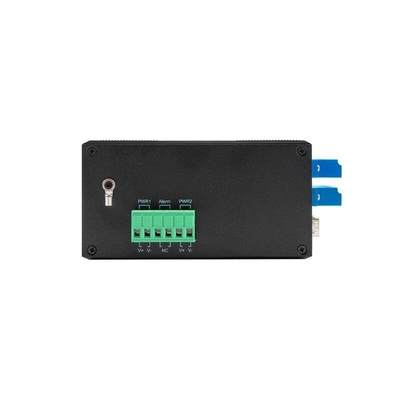

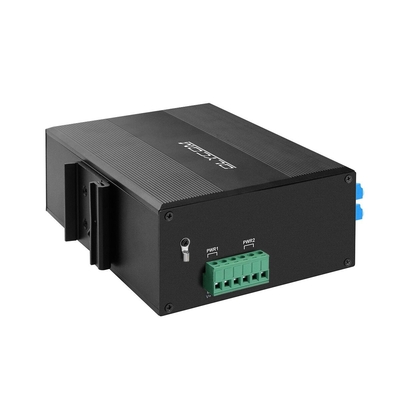

Giriş voltajı: DC 12-52V; Yüksüz güç: 5W;
Ters bağlantı: destek
|
|
Çevre
|
Çalışma Sıcaklığı:-40°～ 75°C ; Depolama Sıcaklığı:-40°～ 85°C;Çalışma nemi: %10～90, yoğuşmasız; Depolama nemi: %10～95, yoğuşmasız
|
|
Endüstri Standartları
|
EMI:FCC Bölüm 15 Alt Bölüm B Sınıf A,EN 55022 Sınıf A
EMS:EN 61000-4-2 (ESD) Seviye 3,EN 61000-4-3 (RS) Seviye 3, EN 61000-4-4 (EFT) Seviye 3, EN 61000-4-5 (Aşırı Gerilim) Seviye 3, EN 61000-4-6 (CS) Seviye 3, EN 61000-4-8; Trafik Kontrolü:NEMA-TS2; Titreşim:IEC 60068-2-6; Serbest düşüş:IEC 60068-2-32; Şok:IEC 60068-2-27; Demiryolu Trafiği:EN 50121-4
|
|
Güvenlik
|
CE İşareti, ticari ; CE/LVD EN60950
|
|
Mekanik bilgiler
|
Kabuk: Oluklu metal kabuk; Güvenlik sınıfı:IP40;
Boyut:155 x 113x 60mm;
|
|
Garanti
|
3 yıl
|
|
Fiber Bypass
|
|
Kategori
|
Birim
|
Özellik
|
|
Dalga boyu aralığı
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Test dalga boyu
|
nm
|
850/1300
|
1310/1550
|
|
Ekleme kaybı
|
dB
|
Tip:0.6 Maks:1.0
|
Tip:0.6 Maks:1.0
|
|
Geri dönüş kaybı
|
dB
|
MM≥30 SM≥50
|
|
Kanal geçişi
|
dB
|
MM≥35 SM≥55
|
|
Polarizasyon kaybı
|
dB
|
≤0.05
|
|
Dalga boyu kaybı
|
dB
|
≤0.05
|
|
Sıcaklık kaybı
|
dB
|
≤0.05
|
|
Tekrarlanabilirlik
|
dB
|
≤0.05
|
|
Çalışma voltajı
|
v
|
3.3V-5V
|
|
Hizmet ömrü
|
kez
|
≥100000000
|
|
Anahtarlama süresi
|
ms
|
≤10
|
|
İletim optik gücü
|
mw
|
≤500
|
|
Çalışma sıcaklığı
|
ºc
|
-20~+70
|
|
Depolama sıcaklığı
|
ºc
|
-40~+85
|
Uygulama
Üretim Aşamaları
Lehimleme: Gerekli bileşenleri lehimleyin
Temizleme: PCB kartlarındaki toz veya parçalardan kaynaklanabilecek olası arızaları önlemek için.
Montaj: Paneller, vidalar, PCB kartları gibi bir ürünün bileşenlerini oluşturur.
Test etme: Ürünün montajdan sonra temel olarak düzgün çalıştığından emin olmak için
Eskitme: Ürünün LED göstergeleri, voltaj gibi küçük sorunlar olmadan uzun süre sorunsuz çalışıp çalışamayacağını kontrol etmek için. Bu genellikle 24 ila 48 saat sürer.
Test etme: Ürünün verileri veya video sinyallerini doğru bir şekilde işleyip işleyemediğini test etmek için. Herhangi bir veri kaybı? İletim hızı doğru mu? Herhangi bir veri paketi hatası? Bu tür sorular bu prosedürde doğrulanacaktır.
QC testi: Bu, ürün kalitesinin üçüncü ve son kontrolüdür. İyi giderse, paketleme personelimiz ürünü müşteri gereksinimlerine göre paketleyecek ve paketleme kutusuna bir ürün etiketi yapıştıracaktır.
Yukarıdakilerin tümü yapıldığında, ürün piyasaya sürülecektir.
SSS:
Optik bypass switch nedir?
C: Ayrıca, güç kesintileri veya arızalar meydana geldiğinde arızalı düğümleri otomatik olarak değiştirmek için kullanılan bir bypass TAP olarak adlandırılır, bu da eksiksiz optik iletimi sağlar.
Nerede kullanılır?
C: Esas olarak ağ kesintilerini önlemek, ağı korumak veya optik telekomünikasyonda ağ sistemini kontrol etmek için kullanılır.
Demiryolu iletişim sistemleri, fabrika otomasyonu ve trafo merkezleri gibi halka veya doğrusal fiber ağ mimarilerinde kullanılabilir.
Sipariş seçenekleri nelerdir?

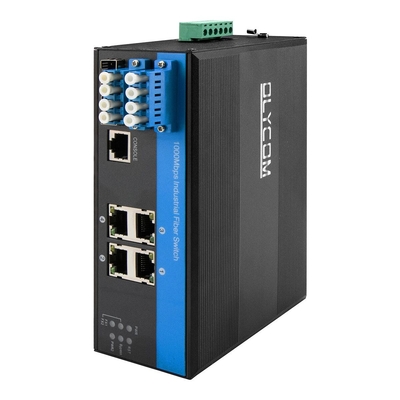

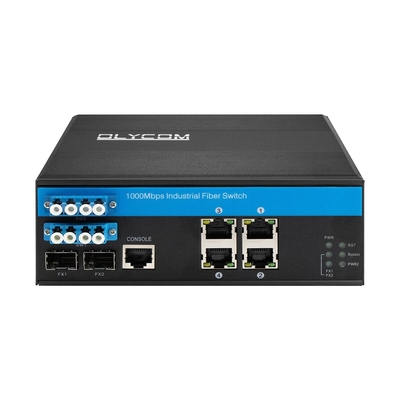

C: Aşağıdaki fotoğraflarda gördüğünüz gibi, seçiminiz için SC konnektörlü tek modlu (4 port), LC tek modlu (4 port ve 8 port) ve LC çok modlu (4 port ve 8 port) bulunmaktadır.
Optik bypass üniteleriniz farklı switch'lerle çalışabilir mi?
C: Evet, bu cihaz optik iletim seviyesiyle ilgilidir ve herhangi bir ağ protokolünü içermez.
Farklı optik hızlardaki (100M/1G/2.5G/10G/25G/40G/100G) herhangi bir switch ile çalışabilir.
Duvara montajı desteklemek mümkün mü?

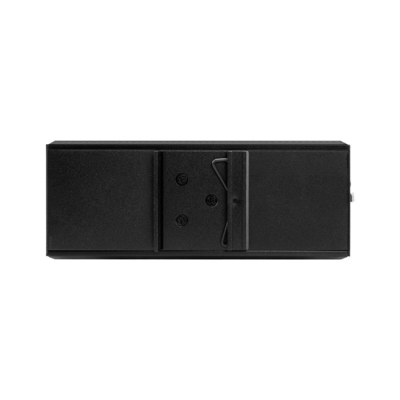

C: Evet, standart kurulum DIN rayıdır. Ayrıca duvara montaj için montaj delikleri olan özel bir arka panele sahibiz.
Paket listesinde bir çift montaj askısı olacaktır.
