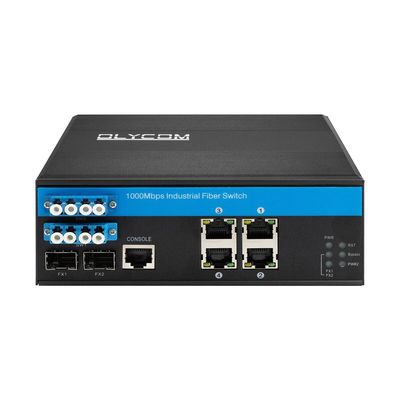

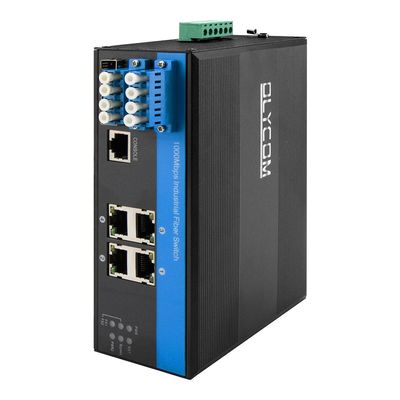

D2*2B Bypass Fonksiyonlu L2 Yönetilen Endüstriyel Anahtar
Optik Hattı Koruma için SM LC Konektörü
Yönetilen Optik Bypass Anahtarının Temel Özellikleri
IM-FBS240GW, aşağıdaki özellikleri destekleyen 10/100/1000 Mbps endüstriyel fiber bypass anahtarıdır
- Geniş voltajlı çift güç girişi
- Web GUI yönetimi
- Din ray montajı
- FCC ve CE sertifikası
Ve optik iletişim koruma sisteminin vazgeçilmez bir parçası olarak fiber bypass, aşağıdaki gibi farklı optik yol ihtiyaçları için oldukça güvenilir ve stabildir
- Metropol Alan Ağı (MAN)
- Ekleme/bırakma çoğullamasının dinamik yapılandırması
- Sistem izleme
- Laboratuvar araştırma ve geliştirme
Bu arada, fiber pass anahtarı şu özellikleri taşır
- Düşük Ekleme Kaybı
- Geniş Dalga Boyu Aralığı
- Düşük Kanal Çapraz Konuşması
Endüstriyel Tam Gigabit Anahtarın Özellikleri
|
Ürün Adı
|
10/100/1000Mbps Yönetilen Endüstriyel Fiber Bypass Anahtarı (2F+4TP)
|
|
Model No.
|
IM-FBS240GW
|
|
Port
|
2 x 2.5G SFP portu
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45(MDI/MDIX otomatik algılamayı destekler)
|
|
Standart
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND ID
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
MAC Adres Tablosu
|
8K
|
|
Anahtarlama özellikleri
|
İletim modu: depolama ve iletme
Sistem bant genişliği:58Gbps (trafik sıkışıklığı yok)
DRAM boyutu: 128M Flash boyutu: 16M
Paket tamponu boyutu: 4Mb
|
|
Ağ medyası
|
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift (≤100m)
100/1000BASE-TX: CAT5 veya üstü korumalı bükümlü çift (≤100m)
SFP portu, iletim mesafesi: 20Km,40Km,60Km,80Km,100Km
|
|
LED'ler
|
Güç, ağ, fiber, bypass
|
|
Güç kaynağı
|
Giriş voltajı: DC 12-52V; Yüksüz güç: 5W;
Ters bağlantı: destek
|
|
Çevre
|
Çalışma Sıcaklığı:-40°～ 75°C ; Depolama Sıcaklığı:-40°～ 85°C;Çalışma nemi:10%～90%, yoğuşmasız; Depolama nemi:10%～95%, yoğuşmasız
|
|
Endüstri Standartları
|
EMI:FCC Bölüm 15 Alt Bölüm B Sınıf A, EN 55022 Sınıf A
EMS:EN 61000-4-2 (ESD) Seviye 3, EN 61000-4-3 (RS) Seviye 3, EN 61000-4-4 (EFT) Seviye 3, EN 61000-4-5 (Dalgalanma) Seviye 3, EN 61000-4-6 (CS) Seviye 3, EN 61000-4-8; Trafik Kontrolü:NEMA-TS2; Titreşim:IEC 60068-2-6; Serbest Düşüş:IEC 60068-2-32; Şok:IEC 60068-2-27; Ray Trafiği:EN 50121-4
|
|
Güvenlik
|
CE İşareti, ticari ; CE/LVD EN60950
|
|
Mekanik bilgiler
|
Gövde: Oluklu metal gövde; Güvenlik sınıfı: IP40;
Boyut:155 x 113x 60mm;
|
|
Garanti
|
3 yıl
|
|
Fiber Bypass
|
|
Kategori
|
Birim
|
Özellik
|
|
Dalga boyu aralığı
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Test dalga boyu
|
nm
|
850/1300
|
1310/1550
|
|
Ekleme kaybı
|
dB
|
Tip:0.6 Maks:1.0
|
Tip:0.6 Maks:1.0
|
|
Geri dönüş kaybı
|
dB
|
MM≥30 SM≥50
|
|
Kanal çapraz konuşması
|
dB
|
MM≥35 SM≥55
|
|
Polarizasyon kaybı
|
dB
|
≤0.05
|
|
Dalga boyu kaybı
|
dB
|
≤0.05
|
|
Sıcaklık kaybı
|
dB
|
≤0.05
|
|
Tekrarlanabilirlik
|
dB
|
≤0.05
|
|
Çalışma voltajı
|
v
|
3.3V-5V
|
|
Hizmet ömrü
|
kez
|
≥100000000
|
|
Anahtarlama süresi
|
ms
|
≤10
|
|
İletim optik gücü
|
mw
|
≤500
|
|
Çalışma sıcaklığı
|
ºc
|
-20~+70
|
|
Depolama sıcaklığı
|
ºc
|
-40~+85
|
Uygulama
Üretim Adımları
Lehimleme: Gerekli bileşenleri lehimleyin
Temizleme: PCB kartlarındaki toz veya talaşlardan kaynaklanabilecek olası arızaları önlemek için.
Montaj: Paneller, vidalar, PCB kartları gibi bir ürünün bileşenlerini oluşturur.
Test Etme: Montajdan sonra ürünün temel olarak iyi çalıştığından emin olmak için
Yaşlandırma: Ürünün LED göstergeleri, voltaj gibi küçük sorunlar olmadan uzun süre sorunsuz çalışıp çalışamayacağını kontrol etmek için. Bu genellikle 24 ila 48 saat sürer.
Test Etme: Ürünün veri veya video sinyallerini doğru bir şekilde işleyip işleyemediğini test etmek için. Veri kaybı var mı? İletim hızı doğru mu? Veri paketi hatası var mı? Bu tür sorular bu prosedürde doğrulanacaktır.
Kalite Kontrol Testi: Bu, ürün kalitesinin üçüncü ve son kontrolüdür. İyi giderse, paketleme personelimiz müşteri gereksinimlerine göre paketleyecek ve paket kutusuna bir ürün etiketi ekleyecektir.
Yukarıdakilerin hepsi tamamlandığında, ürün piyasaya gidecektir.
SSS:
Optik bypass anahtarı nedir?
C: Arızalı düğümleri güç kesintileri veya arızalar meydana geldiğinde otomatik olarak değiştirmek için kullanılan bir bypass TAP olarak da adlandırılır, bu da tam optik iletimi güvence altına alır.
Nerede kullanılır?
C: Esas olarak ağ kesintilerini önlemek, ağı korumak veya optik telekomünikasyonda ağ sistemini kontrol etmek için kullanılır.
Demiryolu iletişim sistemleri, fabrika otomasyonu ve güç trafo merkezleri gibi halka veya doğrusal fiber ağ mimarilerinde kullanılabilir.
Sipariş seçenekleri nelerdir?
C: Aşağıdaki fotoğraflarda olduğu gibi SC konektörlü tek modlu (4 port), LC tek modlu (4 port ve 8 port) ve LC çok modlu (4 port ve 8 port) seçenekleri mevcuttur.
Optik bypass üniteleriniz farklı anahtarlarla çalışabilir mi?
C: Evet, bu cihaz optik iletim seviyesiyle ilgilidir ve herhangi bir ağ protokolünü içermez.
Farklı optik hızlardaki (100M/1G/2.5G/10G/25G/40G/100G) herhangi bir anahtarla çalışabilir.
Duvar montajını desteklemek mümkün mü?
C: Evet, standart kurulum DIN raydır. Duvar montajı için montaj delikli özel bir arka panelimiz de bulunmaktadır.
Paket listesinde bir çift montaj askısı olacaktır.
