Güneş ve Pil Yedekleme Sistemleri için DC Güçlü Endüstriyel PoE Switch
12V/24V/48V DC Giriş Switch'inin Temel Özellikleri

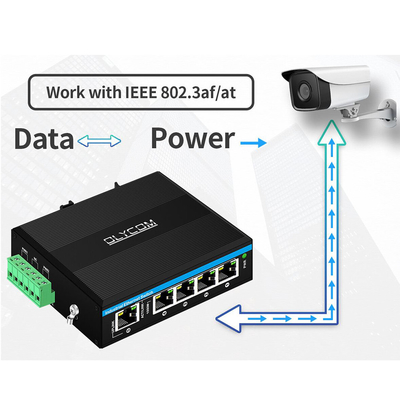

- 5 kategori Ethernet kablosunun kablosuz erişim noktası (AP) üzerinden PoE IP kameralarını destekler.
- 1 ~ 4 RJ45 portuna IEEE 802.3af/at gücü
- 4 x 10/100/1000Mbps Otomatik algılamalı RJ45 portu
- 1 x 10/100/1000Mbps uplink ağ portu
- Güneş enerjisi/Trunk/VoIP sistemi/CCTV güvenlik sistemi için kullanılabilen DC12-48V girişi için dahili voltaj yükseltici
- Zorlu bir dış ortama uyum sağlayan 6KV Ethernet aşırı gerilim koruması
- Otomatik MDI/MDIX'i destekler
- Akış kontrol modu: IEEE 802.3x standardı ile tam çift yönlü, Geri basınç standardı ile yarım çift yönlü
- IEEE 802.3 10Base-T ve IEEE 802.3u 1000Base-TX uyumlu
- Her PoE portuna af standardında maksimum 15,4W, at standardında 30W güç
- Elektrikli ekipmanların PoE modellerini algılar.
- Çalışma ortam sıcaklığı: -40℃~75℃
| Ürün Adı |
10/100/1000Mbps Endüstriyel PoE Ağ Anahtarı (5TP) |
| Model No. |
IM-WP054BGE |
| Port |
1 x 10/100/1000Mpbs uplink ağ portu
4 x10/100/1000M UTP RJ45 (MDI/MDIX otomatik algılamayı destekler)
|
| Protokol |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Anahtarlama özellikleri |
İletim modu: Depolama ve iletme
İletme gecikmesi:<10us
Sistem bant genişliği: 10Gbps (trafik sıkışıklığı yok)
İletme hızı: 14.88Mpps
MAC: 2K
Paket tampon boyutu: 1.75Mb
|
| Ağ ortamı |
10BASE-T: CAT3, CAT4, CAT5 korumasız bükümlü çift (≤100m)
100/1000BASE-TX: CAT5 veya üzeri korumalı bükümlü çift (≤100m)
|

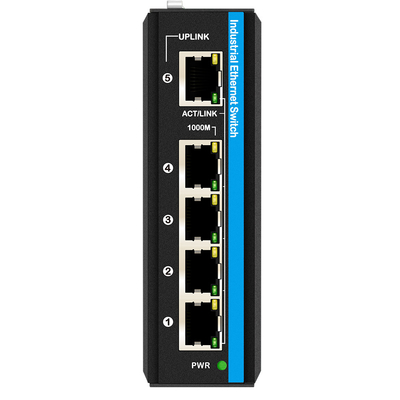

| LED'ler |
Güç, Ağ
PWR: Güç
Bakır turuncu: Hız göstergesi
Açık: Çalışma hızı 1000Mbps
Kapalı: Bağlantı kesildi veya çalışma hızı 10/100Mbps
Bakır yeşili: Bağlantı/Etkinlik göstergesi
Açık: iletim normal
Yanıp sönüyor: iletimde
Kapalı: iletim normal DEĞİL
|
| Güç kaynağı |

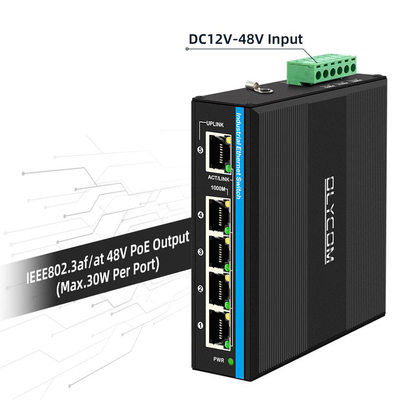

PoE güç kaynağı giriş voltajı: DC12V-48V
Tek PoE güç kaynağı çıkış gücü: 15.4W/30W (port 1~4)
Toplam PoE bütçesi: 120W
PoE çıkış voltajı: DC48V, aktif PoE
|
| Çevre |
Çalışma sıcaklığı: -40°~75°C
Depolama sıcaklığı: -40°~85°C
Çalışma nemi: %10~90, yoğuşmasız
Depolama nemi: %10~95, yoğuşmasız
|
| Endüstri Standartları |
ESD: IEC61000-4-2, ±15KV hava, ±6KV temas
EFT: IEC61000-4-4, Genel ±6KV
Aşırı gerilim: IEC61000-4-5, Diferansiyel ±2KV, Ortak±6KV
|
|
Sertifikasyon
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bölüm 15 Alt Bölüm B (Sınıf B) ANSI C63.4: 2014
|
|
Garanti
|
3 yıl, ömür boyu teknik destek
|
Paketleme Listesi
- 1 adet switch
- 1 adet kullanım kılavuzu
Not
Aksesuarlar (DIN ray braketi, güç kaynağı, ağ kablosu vb.) paket kutusuna DAHİL DEĞİLDİR
Lütfen kendiniz hazırlayın veya bizden bir bütün set satın alın
Nakliye kutusu bilgileri
Ürün boyutu: 11.4*9.3*3.5cm
İç kutu boyutu: 23*16.5*5.8cm
Ürün ağırlığı: 0.35Kg
Ambalaj ağırlığı: 0.45Kg
Ana kutu boyutu: 67*33*47cm
Ambalaj miktarı: 40 Adet
Ambalaj ağırlığı: 20Kg
Şebekeden Bağımsız PoE Kenar Switch'inin Uygulanması
Bir PoE sisteminde, çoğu cihaz çalışmak için DC48V veya daha yüksek voltaj alırsa, sadece DC12V veya DC24V ise, PoE çalışmayacaktır).
IM-WP054BGE modelinde, güç adaptöründen, UPS'ten, pil gücünden vb. düşük DC girişini (tipik olarak DC12V~DC48V) yükselten dahili bir voltaj yükseltici bulunmaktadır.
Daha sonra CCTV güvenlik senaryoları için PoE etkinleştirilecektir.
Aşağıda bazı popüler uygulamalar bulunmaktadır
- Güneş enerjisi sistemi
- Araç Ağı
- Konut CCTV güvenlik sistemi
Aşağıdaki ayrıntılı açıklamaya bakın
Yukarıdaki senaryolar için, kolay kurulum için farklı montaj kitlerimiz bulunmaktadır.
Genel olarak, IM-WP054BGE yardımcı olur
1, DC12V/DC24V'yi DC48V'ye yükseltin
2, IP tabanlı cihazlarla akıllı iletişim
PoE cihazlarına güç sağlayın
Sadece PoE olmayan cihazlarla ağ sinyali iletin
Düşük voltajlı güç gözetim sistemi için ideal bir çözümdür.
Montaj Yöntemi
Sipariş Seçenekleri
| IM-WS050GE |
Endüstriyel Ethernet Switch
5*100/1000M, Yönetilmeyen, PoE olmayan, DC12V~DC52V çift giriş
Araç ağında veya endüstriyel otomasyon sisteminde idealdir
|
| IM-WP054GE |
Endüstriyel PoE Switch
5*100/1000M, Yönetilmeyen, port 1~4 için PoE af/at, 120W bütçe
DC48V~DC52V çift giriş
Not: PoE bt*60W isteğe bağlıdır
CCTV güvenlik sisteminde idealdir
|
| IM-WP054BGE |
Endüstriyel PoE Switch
5*100/1000M, Yönetilmeyen, port 1~4 için PoE af/at, 120W bütçe
DC12V~DC48V çift giriş
Dahili güç yükseltici ile
Araç ağında veya güneş enerjisi sisteminde idealdir
|
|
IM-WPD054GE
|
Endüstriyel PoE Switch
5*100/1000M, Yönetilmeyen, 1*PD portu (30W/60W/90W)+port 1~4 için PoE af/at, Ek güç kaynağı kullanmaya gerek yok
CCTV güvenlik sisteminde idealdir
|
| IM-WS050GM |
Endüstriyel Web Yönetimli Switch
5*100M/1000M, Web Yönetimli (QoS, VLAN vb.), PoE olmayan
DC12V~DC52V çift giriş
Endüstriyel otomasyon sistemlerinde idealdir
|
SSS
1, Hangi çipe dayanıyor?
Olycom: Realtek
2, Özelleştirebilir miyim?
Olycom: Evet. Logo, model adı, etiket, PVC maske ve ürün parçaları (montaj kiti, güç terminal bloğu vb.) gibi OEM hizmetlerini destekliyoruz.
3, 10/100M cihazlarla bağlayabilir miyim?
Olycom: Evet. Tüm portlar 10/100/1000M otomatik algılamalıdır
4, SKD/CKD yapıyor musunuz?
C: Evet
Bir fabrika olarak, bunu birçok kez ele aldık.
