16 Port Poe Değiştiricisi Gigabit Hız Yönetilen Endüstriyel Ethernet Değiştiricisi
DC48V çift güç kaynağı
Yönetilen Endüstriyel POE Değiştiricisinin Ana Özellikleri
- POE IP kameralarında 5 kategorideki kablosuz erişim noktası (AP) üzerinden destek gücü.
- IEEE 802.3af/ 1 ~ 8 RJ45 bağlantı noktasına kadar

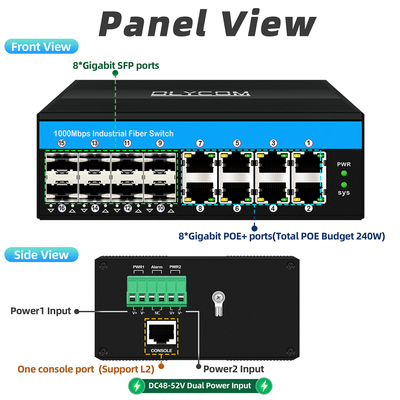

- 8 x 10/100/1000Mbps Otomatik algılama RJ45 portları
- 8 x 1000Mbps SFP fiber portu
- 6KV Ethernet dalgalanma koruması, sert dış ortamlara uyarlanır
- Otomatik MDI/MDIX desteği
- Akış kontrolü modu: IEEE 802.3x standardıyla tam dupleks,Karşı basınç standardı ile yarı dupleks
- IEEE 802.3 10Base-T ve IEEE 802.3u 100Base-TX uyumlu
- Depolama ve aktarma anahtarlama mekanizması
- Çalışma ortamı sıcaklığı: -40 ° ~ 75 ° C
Endüstriyel Tam Gigabit Değiştiricisinin Spesifikasyonu
| Ürün Adı |
10/100/1000Mbps Yönetilen Endüstriyel POE Fiber Switch (8F+8TP) |
| Model numarası. |
IM-FP888GW |
| Liman |
8 x 1000Mpbs SFP bağlantısı
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)
|
| Standart |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| Jumbo Çerçeve |
9.6KB |
| MAC Adres Tablosu Boyutu |
8K |
| Değiştirme özellikleri |
İletişim modu:depolama ve iletme
Sistem bant genişliği:58Gbps (trafik sıkışıklığı olmayan)
DRAM boyutu: 128M Flash boyutu: 16M Paket tamponu boyutu: 4Mb
|
| Ağ medyaları |
10BASE-T: CAT3, CAT4, CAT5 korunmamış bükülmüş çift ((≤100m)
100/1000BASE-TX: CAT5 veya daha yüksek korumalı bükülmüş çift ((≤100m)
SFP bağlantısı, iletim mesafesi: 20km, 40km, 60km, 80km, 100km
|
| LED |
Güç, ağ, fiber |
| Güç kaynağı |
POE güç kaynağı giriş voltajı: 48V (max 52V),
Tek PoE güç kaynağı çıkış gücü: 15.4W (port 1~8)
(802.3 standartlarda özel talimatlar gereklidir)
|
| Çevre |
Çalışma sıcaklığı: -40 °C ~ 75 °C; Depolama sıcaklığı: -40 °C ~ 85 °C; Çalışma nemliliği: %10 ~ 90, kondansif olmayan; Depolama nemliliği: %10 ~ 95%, kondansif olmayan |
| Endüstri Standartları |
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:EN 61000-4-2 (ESD) Seviye 3,EN 61000-4-3 (RS) Seviye 3,EN 61000-4-4 (EFT) Seviye 3,EN 61000-4-5 (Sürge) Seviye 3,EN 61000-4-6 (CS) Seviye 3,EN 61000-4-8; Trafik Kontrolü:NEMA-TS2; titreşim:IEC 60068-2-6Özgür düşme: IEC 60068-2-32; Şok: IEC 60068-2-27; Demiryolu Trafiği: EN 50121-4
|
| Güvenlik |
CE işareti,ticari; CE/LVD EN60950 |
| Mekanik bilgi |
Gövde:Gövdeli metal kabuk; Güvenlik sınıfı:IP40;
Boyut: 158 x 114.8 x 60 mm;
Montaj yöntemi:Din ray montajı
|
| Garanti |
3 yıl |
Uygulama
Üretim Adımları
Kaynaklama: Gerekli parçaları kaynaklayın
Temizlik: PCB kartlarında toz veya atıklar nedeniyle olası fonksiyon bozukluklarını önlemek için.
Montaj: Bir ürünün parçalarını oluşturur, paneller, vidalar, PCB panelleri gibi.
Deneme: Ürünün montaj sonrası temel olarak iyi çalıştığından emin olmak
Yaşlanma: Ürünün LED göstergeler, voltaj gibi küçük sorunlar olmadan uzun süre sorunsuz çalışabileceğini kontrol etmek için.
Deneme: Ürünün veri veya video sinyalleri doğru bir şekilde işleyebileceğini test etmek için. Herhangi bir veri kaybı? Doğru iletim hızı? Herhangi bir veri paketi arızası? Bu tür sorular bu prosedürde doğrulanır.
QC testi: Bu ürün kalitesinin üçüncü ve son kontrolüdür. Eğer iyi giderse, paketleme personelimiz müşteri gereksinimlerine göre paketleyecek ve paketleme kutusuna bir ürün etiketi takacaktır.
Yukarıdakiler tamamlandığında, ürün piyasaya çıkacak.
Sıkça sorulan sorular:
1Güç girişi nedir?
A: PoE yönetimi altındaki anahtarlar için DC12V ~ 52V alır, PoE yönetimi altındaki anahtarlar için DC48V ~ 52V alır. Tüm modeller yedek giriş destekler.
2PoE bütçesi nedir?
A: Standart PoE çıkışı port başına 30W'dur.
Örneğin IM-FP288GW'yi ele alalım, 8 PoE portu var, yani bütçe 30W/port*8 port=240W.
Gerekirse 60W çıkışı da destekleyebiliriz, lütfen bizimle onaylayın.
3Cihazı nasıl kurabilirim?
A: Bu serideki her model DIN35 / Duvar montajını destekler.
Kurulumda vidalar, montaj kiti gibi gerekli aksesuarları gerektirir, bazıları paket kutusuna dahil edilir, bazıları değil.
4Eğer etiketi istediğim gibi yazabilirsem?
A: Evet, lütfen sadece içeriği ve biçimini gönderin ve onayınız için bir örnek parça yazdırırız.
Etiket genellikle yan panele yapıştırılır.
5Logomu yazdırmak mümkün mü?
A: Evet, genellikle cihazın üst panelinde.
