16 Port Yönetilen Endüstriyel Ethernet Değiştiricisi 8RJ45+8SFP POE Değiştiricisi 4*RS485+2*CAN BUS ile

8 x 1000Mpbs SFP bağlantısı

SM:1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 ((MDI/MDIX otomatik algılama desteği)

2 x CAN Bus (Standard frame 11-bit ID, genişletilmiş frame 29-bit ID,

J1939, CANopen, DeviceNet ve diğer protokolleri destekler (firmware yapılandırması gereklidir)

4 x RS485 (Desteği TCP/UDP protokolü)

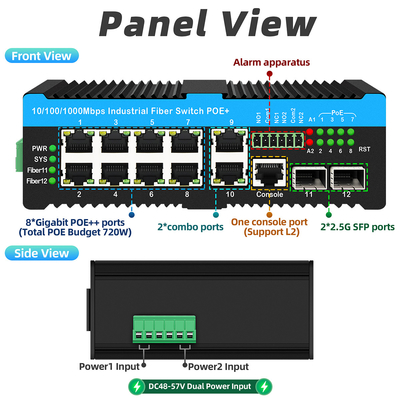

1 x Konsol portu (RJ45, Baud oranı: 115200)

İletişim modu:depolama ve iletme

Sistem bant genişliği:58Gbps (trafik sıkışıklığı olmayan)

DRAM boyutu: 128M Flash boyutu: 16M Paket tamponu boyutu: 4Mb

Protokol

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W ((POE)

IEEE 802.3at 30W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS Ring

IEEE 802.1Q (VLAN)

IEEE 802.3x (Akış kontrolü)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab ((LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

IEEE802.1q VLAN, port VLAN, Mac tabanlı VLAN, IP alt ağ VLAN, protokol VLAN, VLAN dönüşümü MVR'yi destekler.

IEEE802.3az EEE (Enerji Verimli Ethernet) Yönetimini destekler, güç tüketimini optimize eder.

STP, RSTP, MSTP, ITU-T G.8032 Ethernet Koruma Halkasını (EPR) destekler.

QoS, iletim sınıflandırması QoS, CoS, bant genişliği kontrolü (girin/çıkış yönü), fırtına bastırma, diferansiyel hizmetleri destekler.

Dinamik IEEE 802.3ad LACP bağlantı toplamasını, statik bağlantı toplamasını destekler.

IGMP/MLD tespiti V1/V2/V3, IGMP filtreleme/düzeltme, IGMP sorgusunu destekler.

IGMP vekil raporu, MLD tespitini destekler.

Güvenlik: port ve Mac IEEE802.1X, RADIUS, ACL tabanlı.

IEEE802.3az EEE (Enerji Verimliliği Ethernet) TACACS +, HTTP/HTTPS, SSL/SSH v2'yi destekler.

CLI, Web ağ yönetimi, SNMP v1/v2c/v3, Telnet gibi Cisco®'yi destekler.

TFTP ve HTTP üzerinden yazılım yükseltmesini destekle, yükseltme başarısızlığını önlemek için firmware yedekliği.

RMON, MIB II, yansıtma, olay günlüğü, DNS, NTP/SNTP, IEEE802.1ab LLDP'yi destekler.

IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL desteği.

SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL desteği

POE güç kaynağı giriş voltajı: 48V (max 52V),

Tek PoE güç kaynağı çıkış gücü: 30W (port 1~8)

(802.3bt standartları özel talimatlar gerektiriyor)

Standartlar: ISO 11898-2 (yüksek hızlı CAN)

İletişim hızı: 10Kbps~1Mbps (konfigure edilebilir)

En fazla düğüm sayısı: 110 (varsayılan terminal direnci eşleşmesi)

Terminal direnci: 120Ω (her CAN için seçmeli terminal direnci)

İzolasyon koruması: 2500V DC izolasyonunu destekler (ifadesi)

İletişim protokolü: CAN 2.0A/B, CAN FD destekliyor

Otobüs gerilim aralığı: -3V ~ +32V (sürtme karşı koruma)

Standartlar: TIA/EIA-485-A

Çalışma modu: Tam-duplex veya yarı-duplex (konfigure edilebilir)

İletişim hızı: 115200bps (konfigure edilebilir)

En fazla düğüm sayısı: 32 (varsayılan) veya 256'ya kadar genişletilebilir (tekrarlayıcı gereklidir)

İzolasyon koruması: 1500V DC izolasyonunu destekler (ileştirici)

Otobüs gerilim aralığı: -7V ~ +12V (süren koruma)

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Part 15 Subpart B (B Sınıfı) ANSI C63.4:2014

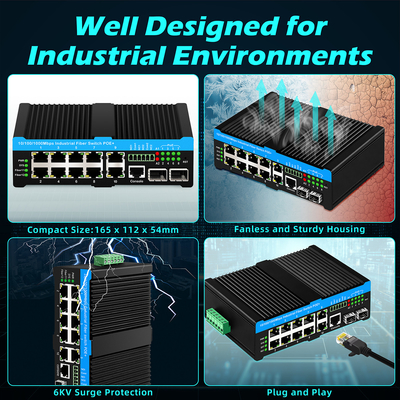

Gövde:Gövdeli metal kabuk; Güvenlik sınıfı:IP40;

Boyut: 158 x 114.8 x 60 mm;

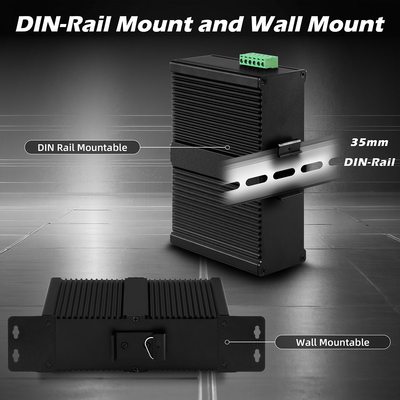

Montaj yöntemi:Din ray montajı
