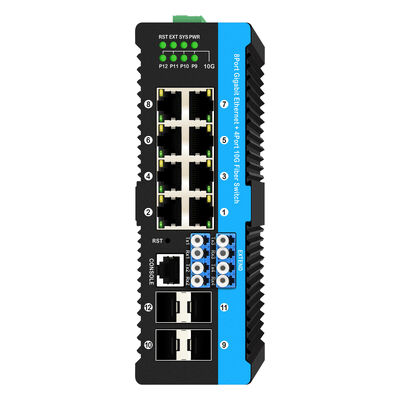

10G Endüstriyel Fiber Bypass anahtarı Ethernet PoE Anahtarı
4*10G Sfp Bağlantı Noktaları+8*10/100/1000mbps
Temel Özellikleri10G Endüstriyel Fiber Baypas anahtarı

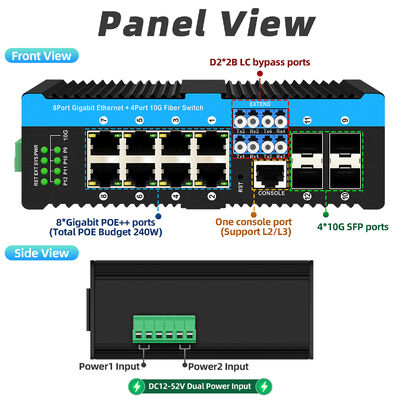

- 8x 10/100/1000Base-T RJ-45 ve 4x 10GBase-FX SFP Fiber, bir konsol bağlantı noktası
- 1 ~ 8 RJ45 bağlantı noktasına açılışta IEEE 802.3af/desteği

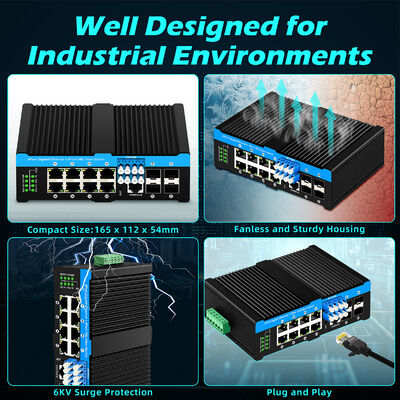

- 6 KV Ethernet aşırı gerilim koruması, zorlu dış ortamlara uyum sağlar
- Otomatik MDI/MDIX'i destekleyin
- Akış kontrol modu: IEEE 802.3x standardıyla tam çift yönlü, Geri basınç standardıyla yarı çift yönlü
- Sakla ve ilet anahtarlama mekanizması
- Çalışma ortamı sıcaklığı:-40° ~75°c
- Kablo teşhisi, Kablonun normal veya kırık nokta mesafesinin ölçülmesi
- Yedek giriş gücü 48VDC (48~52VDC) ve Ters polariteyi destekler
- Yedekli kablolama için Ethernet Halka Koruma Anahtarlaması (ERPS)
- SNMPv1, v2, v3, Web yönetimini destekleyin, kullanıcı oturum açma parola korumasını ve diğer cihaz yapılandırma yöntemlerini destekleyin
Yönetim Arayüzü
Ethernet PoE Anahtarının Özellikleri
|
Ürün Adı
|
10G 10G Endüstriyel Fiber Baypas anahtarı (4F+8TP)
|
|
Model Numarası
|
IM-FP4X88BGW
|
|
Liman
|
4x 10GBase-FX SFP+ Fiber
SM:1310nm/1550nm,20Km;1490nm/1550nm, 40~120Km; AA:1310nm, 2Km;
8x10/100/1000M UTP RJ45(MDI/MDIX otomatik algılamayı destekler)
|
|
Standart
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Hızlı Ethernet
IEEE 802.3z: Fiber optik üzerinden 1000Base-T Gbit/s Ethernet
10 Gigabit Ethernet için IEEE 802.3ae
IEEE 802.1d: STP (Yayılan Ağaç Protokolü)
IEEE 802.1s: 100Base-TX, Hızlı Ethernet
IEEE 802.1w: RSTP (Hızlı Yayılan Ağaç Protokolü)
ITU-T G.8032 :ERPS (Ethernet Halka Koruma Anahtarlama)
IEEE 802.1Q: Sanal LAN'lar (VLAN)
IEEE 802.1X: Port tabanlı ve MAC tabanlı Ağ, Erişim Kontrolü, Kimlik Doğrulama
IEEE 802.3ad: LACP (Bağlantı Toplama Kontrol Protokolü) ile paralel bağlantılar için bağlantı toplama
IEEE 802.3x: Tam Çift Yönlü için akış kontrolü
IEEE 802.1ad: Yığılmış VLAN'lar
IEEE 802.1p: Trafik Önceliklendirmesi için LAN Katman 2 QoS/CoS Protokolü
IEEE 802.1ab: Bağlantı Katmanı Keşif Protokolü (LLDP)
IEEE 802.1az: EEE (Enerji Verimli Ethernet)
IEEE802.3af: 15,4W
IEEE802.3at: 30W
|
|
Anahtar Mimarisi
|
Sistem bant genişliği: 176Gbps (trafik dışı sıkışıklık)
RAM boyutu: 4GB
Anahtarlama gecikmesi: <10us
Paket arabelleği:12Mbit
Verim: 95,23Mpps
Jumbo çerçeve :12KB
MAC işlevi: 16K L2
|
|
Genişletilmiş işlevsellik (isteğe bağlı)
|
BYPASS optik bypass koruma fonksiyonu
|
|
Güç
Tüketim
|
8W(yüksüz)
18W (Tam yük)
|
|
8W(yüksüz)
18W (Tam yük)
|
Yedekli DC48V (48~52VDC)
güç (Çıkarılabilir Terminal Bloğu)
|
|
NEDEN OLMUŞ
|
Birim başına: Güç 1 (Kırmızı), SYS (Kırmızı),
RJ-45 bağlantı noktası: Bağlantı/Aktif (Yeşil) Hız (Sarı)
SFP Fiber bağlantı noktası: Bağlantı/Aktif (Yeşil)
Uzatma göstergesi
|
|
Çalışma Sıcaklığı
|
-40 ~ 75°C
|
|
Boyutlar
|
165x112x54 mm
|
|
Ağırlık
|
0,85 kg
|
|
Kurulum Montaj
|
Din rayına montaj
|
| Garanti |
3 yıl |
Paket listesi:
- Ürünü bir ESD Torbasına koyun, ardından dış karton ambalajla birlikte PE köpüklere yerleştirin.
- Standart ambalaj genellikle bir ana cihaz, bir garanti kartı ve bir kullanım kılavuzu içerir.
- 1 adet için ambalaj kutusu boyutu: 23*16.5*5.8cm
- 55,5*40*41cm ebatlarında bir ambalaj kutusunda 20 adet.
|

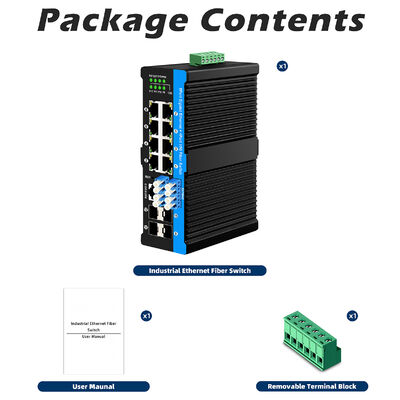

PAKET LİSTESİ
|
İÇERİK
|
Adet
|
Adet
|
|
12 bağlantı noktalı 10g yönetilen endüstriyel PoE anahtarı
|
1
|
AYARLAMAK
|
|
Kullanım Kılavuzu
|
1
|
bilgisayar
|
|
Garanti Kartı
|
1
|
bilgisayar
|
|
Çıkarılabilir Terminal Bloğu
|
1
|
bilgisayar
|
|
Not: Endüstriyel yönetimli POE Anahtarı, güç kaynağını ve SFP modülünü içermez.
|
Başvuru:
1. Akıllı Ulaşım (Karayolu/Demiryolu/Tünel İzleme)
Otoyol yol kenarı ve metro tüneli video gözetiminin fiber halka ağında konuşlandırılmıştır; 8×PoE bağlantı noktaları trafik kameralarını ve trafik sinyali PLC'lerini bağlar. İsteğe bağlı optik BYPASS, tek anahtar elektrik kesintisi durumunda fiber bağlantıyı otomatik olarak aktif tutar ve zorlu dış ortam sıcaklıklarında ve nemli tünel ortamında sürekli video ve trafik sinyali iletimi sağlar.
2. Güç Trafo Merkezi ve Yeni Enerji (PV/Rüzgar Santrali)
Fotovoltaik/rüzgar enerjisi santralinin trafo merkezi izleme ve uzaktan veri toplama için kullanılır; PoE, izleme kameralarına ve akıllı sensörlere güç sağlar. ERPS artı BYPASS ikili yedekleme, ağır EMI trafo merkezi ortamına uygun, tek noktalı cihaz arızasından kaynaklanan ağ arızalarının izlenmesini önler.
3. Metalurji, Kömür Madeni ve Petrokimya Endüstrisi
Fabrika PLC kontrolü ve çevre güvenlik kamera sistemi için endüstriyel fiber halka oluşturun; BYPASS, tüm üretim ağının çökmesini önlemek için hatalı düğümü fiziksel olarak atlar; geniş sıcaklık tasarımı, yüksek sıcaklık, tozlu ve nemli atölye koşullarına uyum sağlar, patlamaya dayanıklı endüstriyel kameralar ve saha toplayıcıları için PoE.
4. Su Tasarrufu ve Çevresel İzleme
Zincir tipi fiber ağ aracılığıyla birbirine bağlanan nehir/rezervuar su kalitesi izleme sahaları; PoE, su kalitesi sensörlerine ve hidrolik kameralara güç sağlar. BYPASS, yerel saha gücü kapalıyken bile yukarı ve aşağı yönde fiber bağlantısını ve merkezi kontrol odasına kesintisiz hidroloji verileri yüklemesini garanti eder.
SSS:
S1: IM-FP4X88BGW'nin BYPASS işlevi nedir?
C: İsteğe bağlı optik BYPASS, 4×10G SFP+ bağlantı noktalarında çalışır. Anahtar kapatıldığında veya anormal olduğunda, fiber bağlantılar anahtarı atlayarak fiziksel kısa devreye girer, halka ağını sağlam tutar ve çift bağlantı yedekliliği için ERPS ile birleşir.
S2: PoE çıkış spesifikasyonu?
C: 8 RJ45 bağlantı noktasının tümü IEEE802.3af(15,4W) ve at(30W), IP kameralar ve endüstriyel AP için bağlantı noktası başına maksimum 30W'ı destekler. Ancak 60w'a ihtiyacınız varsa, lütfen bize bildirin.
S3: Çalışma sıcaklığı ve dış mekan kurulumu mevcut mu?
A: -40°C ~ +75°C çalışma aralığı, 6KV aşırı gerilim koruması, IP40 ve DIN rayı tasarımı, dış mekan, tünel ve zorlu endüstriyel alanlar için uygundur.
S4: Fiber bağlantı noktası hızı ve uyumlu SFP modülleri?
A: 4×10G SFP+ yuvaları, endüstriyel SFP+ modülleriyle uyumludur: MM 2km, SM 20km /40~120km.
S5: ERPS kurtarma süresi ve halka topolojisi?
C: ERPS kurtarma <50ms, tek halkalı, alt halkalı ve çok halkalı yapıyı destekler, BYPASS tüm ağ kararlılığını artırır.
