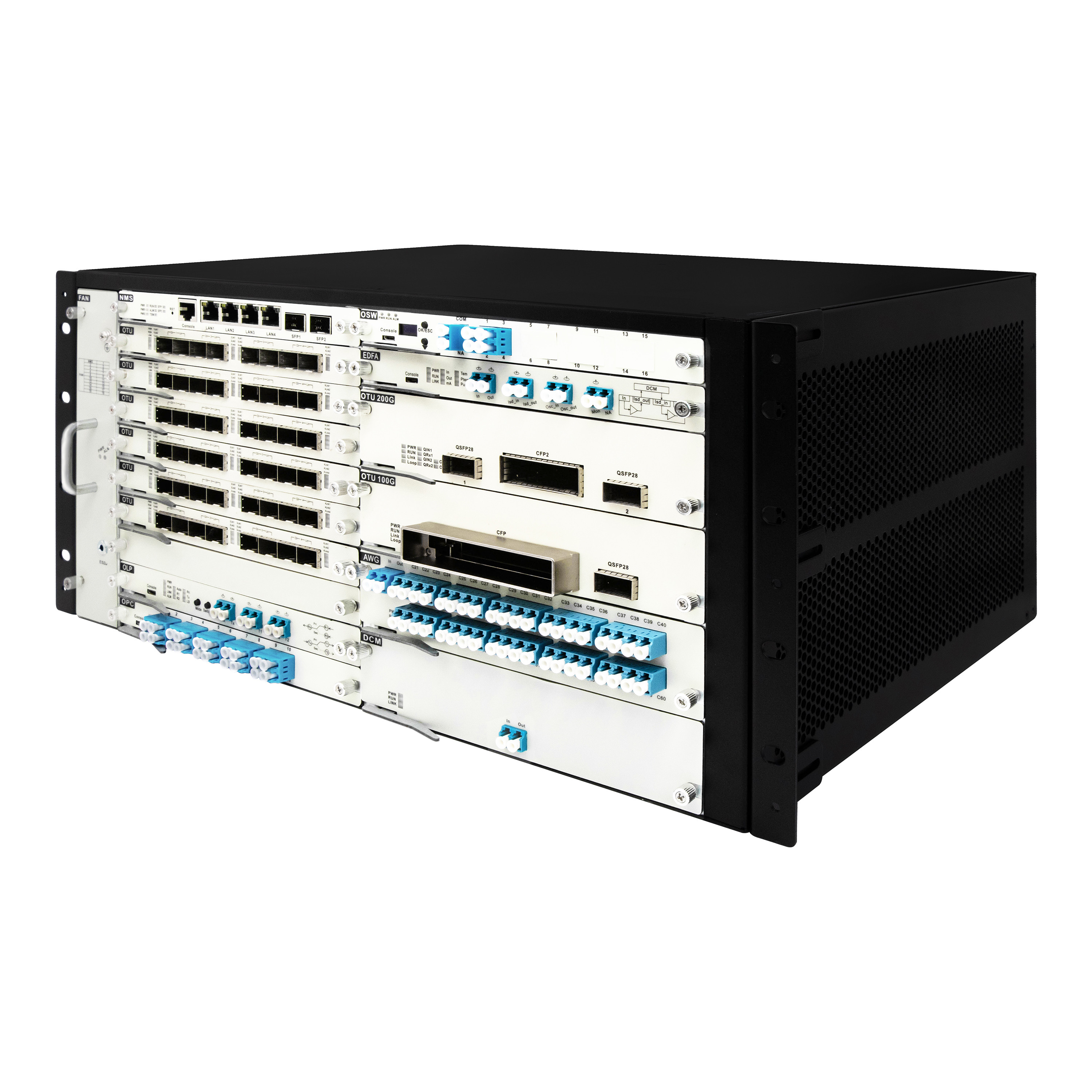

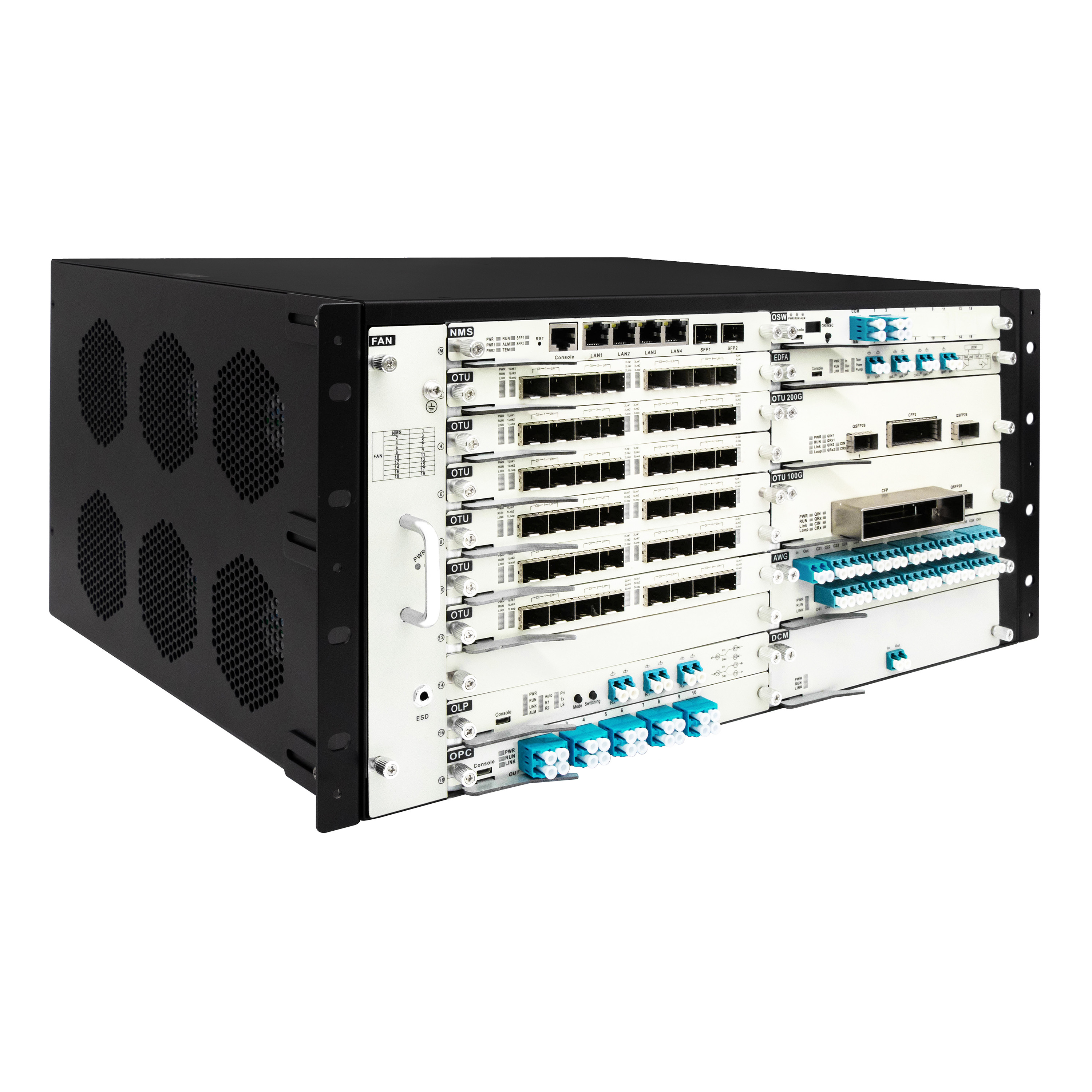

5U DWDM Optik İletişim Ekipmanı Sistemi
TanıtımDWDM / OTN İletişim Platformu
OM3800-5U, standart 19 inçlik 5U raf monteli, kart ekleme yapısı ile tasarlanmıştır. Tek şasi 20 fonksiyonel modül yuvası, 2 güç yuvası ve 1 fan yuvası sağlar.Bir ön panel fiber çıkış tasarımı benimsiyor, tüm optik arayüzleri ve ağ yönetimi arayüzlerini ön tarafa yerleştirir..Soğuk hava, soğutma fanı birimi tarafından şasiye çekilir ve daha sonra şasiyin sol tarafından atılır.

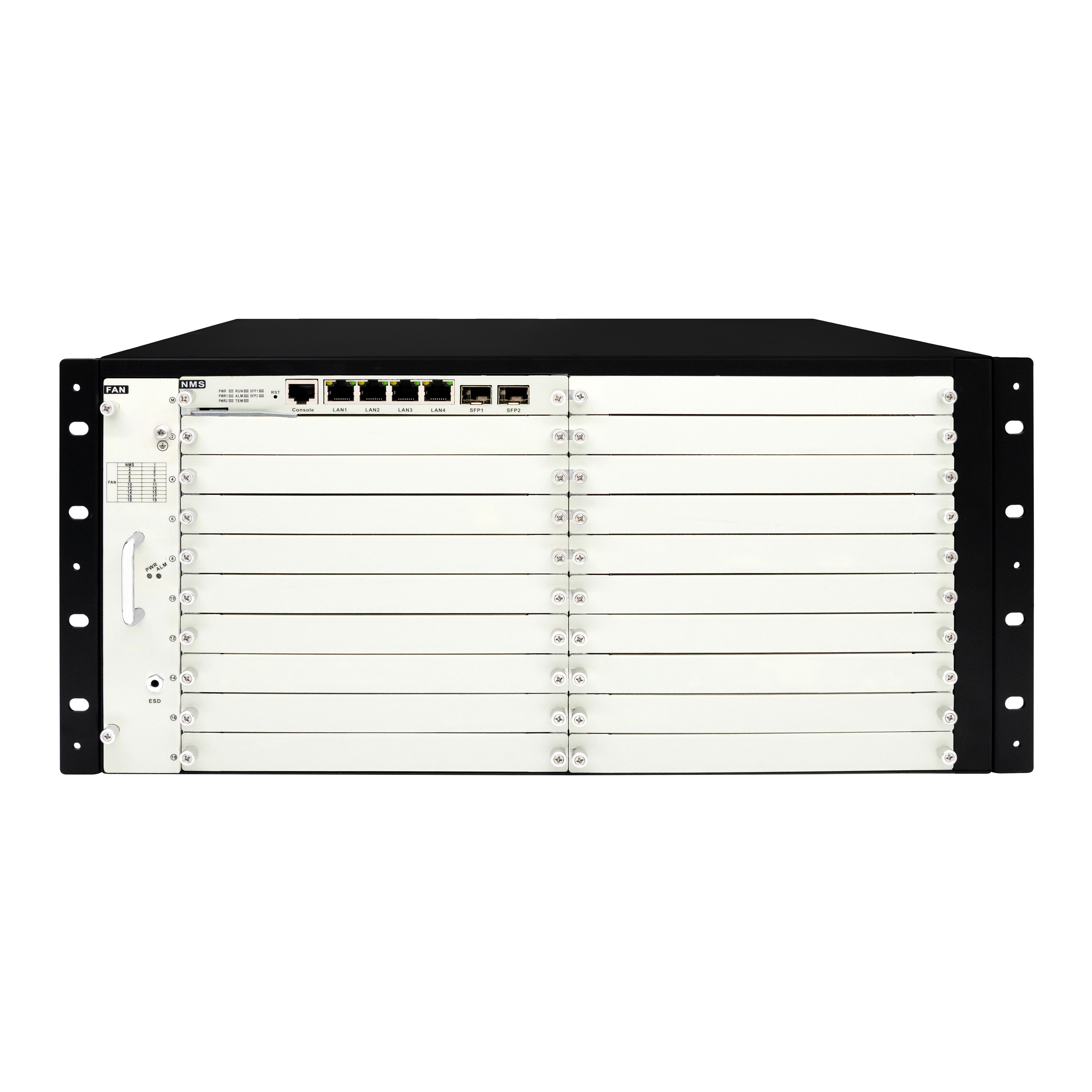

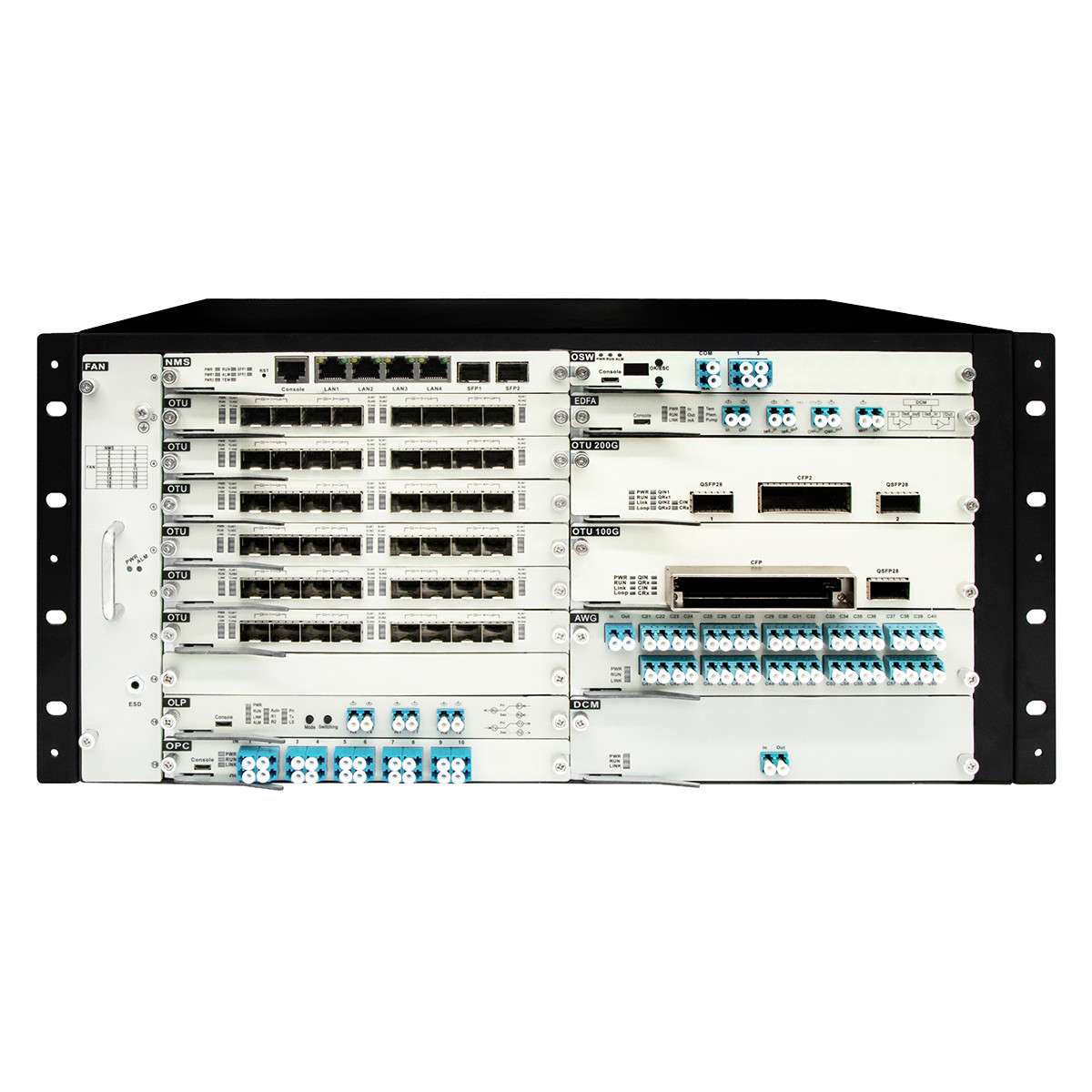

Ön panel
Not:
1. SLOT1, NMS (Ağ Yönetim Sistemi) kontrol kartını yerleştirmek için, SLOT2'den 19'a kadar çeşitli türde kartvizitler yerleştirebilir.
2. FAN Slot: Şasi soğutması için kullanılır. PWR göstergesi açık olması fan yuvasına normal güç kaynağını gösterir. ALM ışığı kırmızıysa, fan arızasını gösterir. Normalde,ALM ışığı kapalı olmalı..
3İzleyici ışıklar:
- PWR: Açık - Normal güç kaynağı; Kapalı - Hiç güç kaynağı veya anormal.
- ALM: Açık - Fan arızası veya yüksek sıcaklık alarmı; Kapalı - Normal.
Arka panel
1. Güç kaynağı (PIU) yuvası, hem alternatif akım (AC - APU) hem de sabit akım (DC - DPU) seçeneklerini destekleyen cihazın arkasında yer almaktadır. Güç yapılandırması 1 + 1 sıcak yedekleme,işten çıkarma sağlayan.
2İzleyici ışıklar:
- PWR-DC, PWR-AC: Açık - Normal güç kaynağı; Kapalı - Hiç güç kaynağı veya anormal.
Ürün parametreleri
| NAme |
Dyazma |
| Aktarım Kapasitesi |
96 x 10 Gbps / 96 x 100 Gbps |
| Ağ Yönetim Birimi |
EMS ağ yönetimi diski |
| OTU |
1.25G ~ 10Gbps, 100Gbps desteği
- 1/2/4/8 /10Gbps Fiber Kanal
- CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN veya WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Destek 8ch/16ch/40ch/48ch |
| EDFA |
EDFA erbiyum doped fiber amplifier |
| DCM |
DCM:G.652/G655 Dağınıklık telafi lif modülü |
| OLP |
OLP optik koruması |
| Boyut |
Hizmet kartı |
191 (W) x 253 (D) x 20 (H) mm |
| 1U 4 yuvarlaklı şasi |
482.5 (W) x 350 ((D)) x 44.5 (H) mm |
| 2U 8 yuvarlaklı şasi |
482.5 (W) x 350 ((D)) x 89 (H) mm |
| 5U 20 yuvarlaklı şasi |
482.5 (W) x 350 ((D)) x 222.5 (H) mm |
| Çevre |
Çalışma sıcaklığı |
-10°C ~ 60°C |
| Depolama sıcaklığı |
-40°C ~ 80°C |
| Nitelikli Nemlilik |
5% ~ 95% Kondensasyon yapmayan |
| Güç kaynağı modu |
Çift güç kaynağı, AC220V/DC-48V isteğe bağlı |
| Güç tüketimi |
1U < 120W, 2U < 200W, 5U < 400W |
