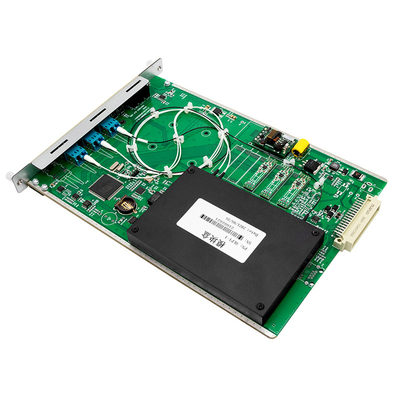

1+1 OLP Optik Hat Koruma Kurulu
Ürün Şeması
| Görev |
Açıklama |
| OLP modeli |
3800-OLP1:1A3-A0 |
| Çalışma dalga boyu aralığı |
1260nm~1650nm |
| OLP tipi |
OLP-1:1 ((Göndermeyi ve almayı seçin) |
| Değişim süresi |
<35ms |
| Değerlendirme kaybı |
Çalışma yolu |
<1.3dB |
| Alternatif yol |
<1.3dB |
| Monitor optik güç aralığı |
-50 dBm+25 dBm |
| Uygulama senaryoları |
Optik hat koruması |
| Ağ yönetimi fonksiyonu |
OLP optik gücünün gerçek zamanlı izlenmesini desteklemek, aktif anahtarlama planlaması, performans yönetimi, rota yönetimi ve diğer işlevler |
| İşlenmiş slot sayısı |
Destek OSP3800 tam seri şasi, 1 yuva (0.5U) |
| Optik arayüz |
LC/UPC |
| Maksimum güç tüketimi |
5W |
| MTBF |
>100.000 saat |
- Olycom plug and play OLP kartı, OM3800 serisi 1U / 2U / 3U / 5U şasiye iyi bir şekilde entegre edilebilir ve 0.5U yuvasını kaplar.
- Ana ve yedek optik yolların sinyal durumunu gerçek zamanlı olarak izleyebilir.Sistemin optik sinyallerinin hızlı bir şekilde geri kazanılmasını sağlamak için birincil ve yedek yollarda otomatik olarak güvenli geçiş yapılabilir..
- OLP teknolojisi, optik katmanda rota değiştirme işlemlerini tamamlar.
- Optik katman koruması, üst katmanın iş korumasında benzersiz avantajlara sahiptir ve engellemeyen iletişim için ideal bir çözümdür.

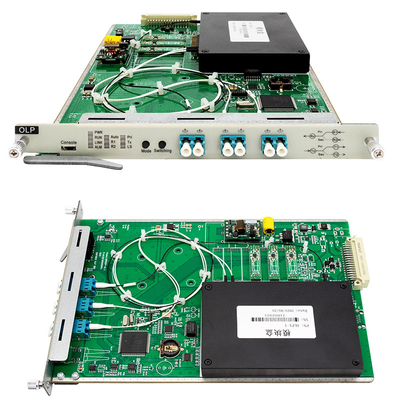

Arayüz ve gösterge
| Arayüz İşareti |
Adı |
Fonksiyon/Bağlantı |
| Rx |
OLP yerel çıkış arayüzü |
Yerel aygıt alıcı portuna bağlan |
| TX |
OLP yerel alıcı arayüzü |
Yerel aygıt iletim bağlantısı |
| R1 |
Ana rota alıcı arayüzü |
T1'e bağlan |
| T1 |
Ana yönlendirme çıkış arayüzü |
R1'e bağlan |
| R2 |
Bekleme rotası alıcı arayüzü |
T2'ye bağlan |
| T2 |
Bekleme rotası çıkış arayüzü |
R2'ye bağlan |
| M1/M2 |
OTDR erişim portu |
İletişim yollarında arızalı hatları test edin. |
| Arayüz İşareti |
Adı |
Açıklama |
| PWR |
OLP güç göstergesi |
Açık, OLP güç kaynağı normal.
Kapalı, güç kaynağı arızası
|
| Yürü |
OLP işletim göstergesi |
OLP normal çalışıyor.
Kapalı, bir işletim arızası var.
|
| Otomatik |
OLP çalışma kip göstergesi |
Açık, otomatik modda çalışıyor
kapalı: manuel modda çalışmak
|
| R1 |
OLP ana rota alıcı göstergesi |
Açık, alım normal.
Kapalı, alım anormal.
|
| R2 |
OLP bekleme rotasını alan gösterge |
Açık, alım normal.
Kapalı, alım anormal.
|
| Pri |
Ana rota çalışma göstergesi |
Ana yolda çalışıyorum. |
| TX |
Yerel alıcı gösterge |
Açık, alım normal.
Kapalı, alım anormal.
|
| LS |
Aygıtın iç optik kaynağının çalışma durumu |
Açık, normal çalışmayı gösterir.
Bu anormallik gösterir.
|
Bakım
Makul kullanım ve ekipmanların uygun bir şekilde depolanması, uzun süre iyi performans göstergelerini koruyabilir ve ömrünü uzatabilir.
Cihazlar güçlü mekanik titreşimlerden, çarpışmalardan, düşmelerden ve diğer mekanik hasarlardan kaçınmalıdır.ve su geçirmezlik önlemleri.
Ekipmanlar düzenli olarak temiz tutulmalı ve çalışma ortamı asit veya alkali gibi aşındırıcı gazlardan arındırılmalıdır.Su veya sabunlu suyla ıslatılmış temiz bir havlu kullanarak şasiyi ve panelleri hafifçe silinTemizlik için alkol gibi çözücülerin kullanımı yasaktır.
Fiber optik kabloları çıkarırken, sert nesnelerin, tozların veya diğer kirleticilerin fiber uçlarına dokunmasını önlemek için hemen toz kapaklarıyla örtün.
OLP disk çalışma durumunun gerçek zamanlı çevrimiçi izlenmesi
OLP'lerin mevcut iş routinglerinin gerçek zamanlı çevrimiçi izlenmesi
OLP çalışma modunun online gerçek zamanlı izlenmesi, otomatik veya manuel
OLP erişim tarafında optik güç alıcı ve aktarıcıların gerçek zamanlı çevrimiçi izlenmesi
OLP'nin birincil ve ikincil yönlendirme iletim ve optik gücünün gerçek zamanlı izlenmesi
