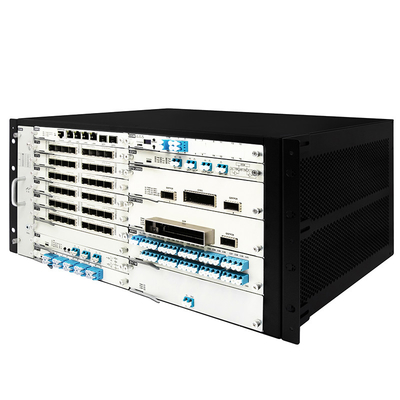

OTN DWDM 5U Şasi 100G 200G 400G iletim için 20 servis yuvası Çift güç girişi

OM3800 Serisi Hizmet Kartları için 5U Rack İletişim Platformu

Ürün parametreleri

Ürün Tanımı

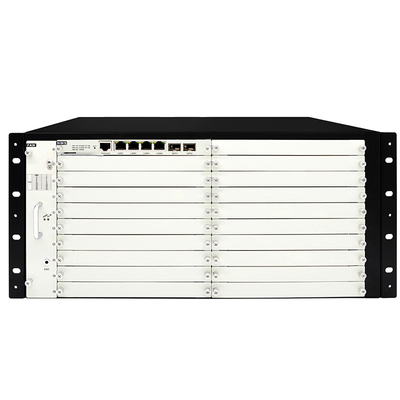

• OM3800-5U, standart 19 inçlik 5U raf monteli, kart ekleme yapısıyla tasarlanmıştır.
• Tek şasi 20 fonksiyonel modül yuvası, 2 güç yuvası ve 1 fan yuvası sağlar.
• Tüm optik arayüzleri ve ağ yönetimi arayüzlerini ön tarafa yerleştiren ön panel fiber çıkış tasarımı benimsiyor.
• Hava akışı tasarımı, şasi'nin sağ tarafında bir hava girişi ile sağdan sola bir havalandırma kalıbı benimsiyor.
• Soğuk hava, soğutma fanı birimi tarafından şasiye çekilir ve daha sonra şasiyin sol tarafından atılır.

1. SLOT1, NMS (Ağ Yönetim Sistemi) kontrol kartını yerleştirmek için, SLOT2'den 19'a kadar çeşitli türde kartvizitler yerleştirebilir.

2. FAN Slot: Şasi soğutması için kullanılır. PWR göstergesi açık olması fan yuvasına normal güç kaynağını gösterir. ALM ışığı kırmızıysa, fan arızasını gösterir. Normalde,ALM ışığı kapalı olmalı..

3İzleyici ışıklar:

- PWR: Açık - Normal güç kaynağı; Kapalı - Hiç güç kaynağı veya anormal.

- ALM: Açık - Fan arızası veya yüksek sıcaklık alarmı; Kapalı - Normal.

1. Güç kaynağı (PIU) yuvası, hem alternatif akım (AC - APU) hem de sabit akım (DC - DPU) seçeneklerini destekleyen cihazın arkasında yer almaktadır. Güç yapılandırması 1 + 1 sıcak yedekleme,işten çıkarma sağlayan.

2İzleyici ışıklar:

- PWR-DC, PWR-AC: Açık - Normal güç kaynağı; Kapalı - Hiç güç kaynağı veya anormal.

Ürün Özellikleri

• Standart 19 inç, 5U yüksekliği;
• Yüksek entegrasyon: Tek raf 19 genel amaçlı iş yuvasını, 1 ağ yönetimi yuvasını destekler.
• Birleşik platform: Çeşitli kartvizit karışımlarını, birleşik ağ yönetimini destekler;
• Yüksek güvenilirlik: Güç kaynağı aynı anda hem AC hem de DC'yi destekler ve 1+1 güç kaynağı korumasını destekler.
• Mükemmel ısı dağılımı performansı: Etkili ısı dağılımını sağlamak için 6 yüksek performanslı, yüksek hızlı fan ile tasarlanmıştır.

Uygulama

• Telekom
• Veri merkezi
• 5G Ağı
• Uzak mesafe ağı

Olycom DWDM iletim çözümü

• DWDM zincir ağ durumu
• DWDM Ring ağ hali
• DWDM+OLP optik hat koruma hali
• DWDM ultra uzun mesafe çözümü
• DWDM eşler arası durum
• DWDM tek fiber iki yönlü ağ hali
