Ana sayfa /Ürünler/WDM İletim Sistemi/DWDM EDFA Kart Booster Line Optik Güçlendirici 48 Dalga C-Band WDM Sistemi için

DWDM EDFA Kart Booster Line Optik Güçlendirici 48 Dalga C-Band WDM Sistemi için

1 PC
MOQ
pazarlık edilebilir
fiyat
DWDM EDFA Kart Booster Line Optik Güçlendirici 48 Dalga C-Band WDM Sistemi için
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: Erbiyum Katkılı Fiber Amplifikatör Kartı
Uygulama: DWDM Sistemi
sınıflandırma: BA, LA, PA
Dalga boyu: C-band, maksimum 48 kanal
Vurgulamak:

EDFA Kartı DWDM Hattı Optik Güçlendirici

,

Hattı Optik Güçlendirici WDM Sistemi için
Temel bilgiler
Menşe yeri: Shenzhen, Çin
Marka adı: Olycom
Model numarası: OM3800-EDFA
belge: DWDM OTN SYSTEM OLYCOM.pdf
Ödeme & teslimat koşulları
Ambalaj bilgileri: Kutuda 1 parça, 1 kg G.W.
Teslim süresi: 4~7 gün
Ödeme koşulları: T/T, Paypal
Yetenek temini: 2000 adet/ay
Ürün Açıklaması

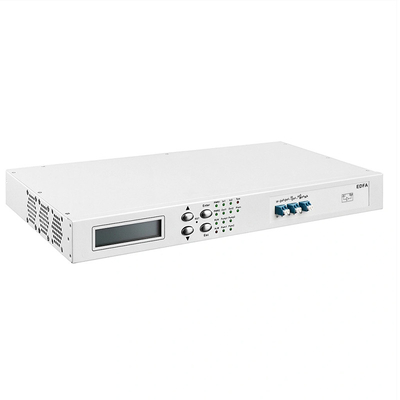

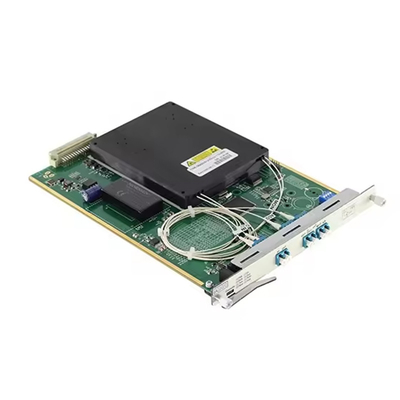

EDFA 1U Rack veya Card tipi Erbiyum doped fiber amplifier board



Ürün özellikleri

Görev Açıklama
Çalışma dalga boyu aralığı Standart tip: 1529nm~1561nm Genişletilmiş tip: 1528nm~1568nm
EDFA tipi OBA Güç Güçlendirme OPA Güç Güçlendirme
Min giriş optik gücü -22 dBm -32 dBm.
Maksimum çıkış optik gücü +20dBm +16dBm
Maksimum kazanç 17dB 20dB
Gürültü Rakamı <5.5dB
Düzleşme kazan <1,5 dB
Özel teknoloji Destek kazanç kilitleme, kazanç ayarlanabilir, geçici kontrol teknolojisi, çıkış optik güç otomatik kapatma
Ağ yönetimi fonksiyonu

EDFA çalışma durumunun gerçek zamanlı izlenmesini desteklemek, örneğin: optik güç, pompalama, sıcaklık vb.

Destek pompa kapanma eşiği ve otomatik geri dönüş süresi ayarlama fonksiyonu
İşlenmiş slot sayısı OSP3800 tam seri şasiyi desteklemek, 1 yuva (0.5U)
Optik arayüz LC/UPC
Maksimum güç tüketimi 15W
MTBF >100.000 saat



Ürün Özellikleri



(1) C bant DWDM sistemi optik güçlendirmesini destekler

(2) OSC sinyal giriş amplifikasyon fonksiyonunu destekler.

(3) destek güç amplifikasyonu, hat amplifikasyonu (ikinci optik amplifikasyon), ön amplifikasyon

(4) IP tabanlı grafik SNMP ağ yönetimi, ağ yönetimi yöntemleri CLI, Web

(5) izleyebilir: pompa tahrik akımı, pompa çıkış gücü, pompa anahtarı, pompa sıcaklığı, giriş optik gücü, çıkış optik gücü, modül sıcaklığı

(6) yapılandırılabilir pompa düğmesini, AGC modunu ve APC modunu destekler ( ayarlanabilir giriş ve çıkış optik gücü)

(7) destek optik izleme bağlantısı (MON).



DWDM EDFA Kart Booster Line Optik Güçlendirici 48 Dalga C-Band WDM Sistemi için 0



Arayüz tanımı



Arayüz Ürün Görev/Tarif
İçeride EDFA giriş arayüzü Küçük sinyal optik güç giriş portu
Çık. EDFA çıkış arayüzü EDFA Amplification çıkış optik bağlantısı.
OSC_IN İzleme kanalı giriş portu Ağ yönetimi bilgilerini iletmek için ağ yönetimi kartı SFP TX'ye bağlantı.
OSC_Out İzleme kanalı çıkış portu Ağ yönetimi bilgilerini iletmek için ağ yönetimi kartı SFP RX'e bağlantı.
MON İzleme limanı EDFA performans izleme arayüzü, bağlantı OPM veya spektrometre.



Gösterge açıklaması



Arayüz Ürün Açıklama
PWR EDFA güç göstergesi Açık, EDFA güç kaynağı normal; kapalı, güç kaynağı arızası.
Yürü EDFA operasyon göstergesi Açık, EDFA normal çalışıyor, kapalı, operasyon hatalı.
İçeride EDFA giriş alarm göstergesi Açık, giriş anormal, kapalı, giriş normal.
Çık. EDFA çıkış alarm göstergesi Açık, çıkış anormal, kapalı, çıkış normal.
Tem EDFA modülü sıcaklık alarm göstergesi Açık, EDFA modülünün sıcaklığı anormal; kapalı, modülün sıcaklığı normal.
Ptem Pompa sıcaklığı alarm göstergesi Açık, pompa sıcaklığı anormal; kapalı, pompa sıcaklığı normal.
Pompa Pompa uyarı göstergesi Açık, pompa kapalı; kapalı, pompa açık.
Pam. Pompa akımı alarm göstergesi Açık, pompa akımı anormal; kapalı: pompa akımı normal.



Tanıtım



  • EDFA (Erbium Doped Fiber Amplifier) optik güçlendirici kartının ana işlevi, iletim bağlantısındaki sinyal ışığında güç telafi etmektir.ve aynı anda C bandında 48 kanala kadar (kanal aralığı 100GHz) veya 96 kanala (kanal aralığı 50GHz) kadar güçlendirebilir.
  • Optik sinyalin düz kazanım, ayarlanabilir kazanım ve küçük gürültü endeksi özellikleri vardır.
  • DWDM sisteminin, gelecekteki yüksek hızlı sistemin ve tüm optik ağ uzun mesafe iletiminin vazgeçilmez ve önemli bir parçasıdır.



DWDM EDFA Kart Booster Line Optik Güçlendirici 48 Dalga C-Band WDM Sistemi için 1



DWDM EDFA Kart Booster Line Optik Güçlendirici 48 Dalga C-Band WDM Sistemi için 2
